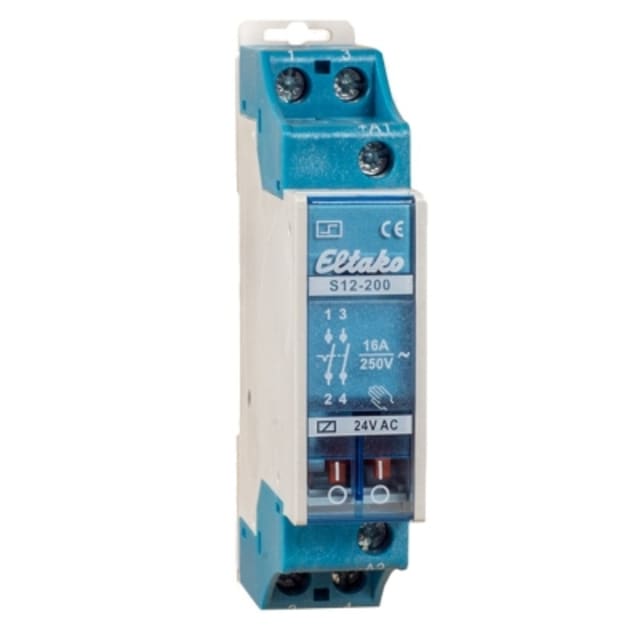

Télérupteur 2 contacts NO 16A 24V AC S12-200-24V

Télérupteur modulaire 2 contacts NO pour commande impulsionnelle 24V AC

Ce télérupteur modulaire S12-200-24V est conçu pour les circuits commandés par impulsion en 24V AC. Il intègre 2 contacts à fermeture (NO) et permet de piloter efficacement un circuit d’éclairage ou d’autres charges compatibles depuis un ou plusieurs boutons-poussoirs. Son principe de fonctionnement par impulsion en fait une solution adaptée aux installations où l’on recherche une commande centralisée ou multi-points sans recourir à un interrupteur va-et-vient complexe.

Double contact NO 16A pour une commutation nette et polyvalente

Avec ses 2 contacts NO et son courant assigné de 16A, ce télérupteur répond aux besoins de commutation de nombreux circuits usuels en tableau électrique. Il convient notamment pour la gestion de charges d’éclairage, avec une charge maximale de 2300W en lampe à incandescence et 2300VA en lampe fluorescente. Pour les charges plus spécifiques, il accepte également jusqu’à 2300VA en montage duo et 500VA en compensation parallèle, avec un courant de coupure maximal de 10A à cos phi 0,6.

Commande en 24V AC adaptée aux installations techniques et circuits de contrôle

La commande 24V AC à 50Hz permet son intégration dans des montages utilisant une basse tension de commande alternative, souvent recherchée dans les environnements techniques, les armoires de commande ou certains circuits de pilotage d’éclairage. Cette configuration facilite la séparation entre la commande et la puissance, tout en conservant une alimentation de circuit compatible avec une tension d’alimentation de 250V.

Format 1 module pour un gain de place dans le tableau

Sa largeur de 1 unité de division permet d’optimiser l’encombrement sur le rail DIN. Ce format compact est particulièrement intéressant dans les tableaux où chaque module compte, notamment lors d’une rénovation, d’une extension ou d’un ajout de fonction. Sa profondeur totale de 55mm favorise une intégration propre dans les coffrets et armoires électriques modulaires.

Montage sur rail DIN pour une intégration simple en coffret

Prévu pour un montage sur barre DIN, ce télérupteur s’intègre naturellement dans une distribution modulaire standard. Il s’adresse aux installations nécessitant un appareillage de tableau clair, accessible et cohérent avec les autres modules de protection et de commande. Cette conception facilite l’organisation des circuits dans le coffret et convient aussi bien aux interventions en neuf qu’aux remplacements ciblés en maintenance.

Une solution pertinente pour l’éclairage commandé par boutons-poussoirs

Ce modèle est particulièrement adapté aux installations d’éclairage commandées depuis plusieurs points, comme dans les circulations, cages d’escalier, locaux techniques ou zones nécessitant une commande impulsionnelle pratique. Les 2 contacts à fermeture permettent d’envisager la commande de deux voies selon le schéma retenu ou d’exploiter une sortie adaptée au besoin du circuit, tout en conservant la logique propre au télérupteur modulaire.

Lecture claire des caractéristiques utiles avant achat

Ce télérupteur 2 contacts NO se distingue par une commande en 24V AC, un calibre de 16A, une alimentation jusqu’à 250V, un format 1 module et une pose sur rail DIN. Il ne dispose pas de commande manuelle intégrée, ce qui convient aux installations où la fonction attendue est strictement pilotée par impulsion. Pour un choix juste, il est important de vérifier la tension de commande, le type de charge à commuter et l’architecture du tableau afin d’assurer une parfaite compatibilité avec votre installation.
