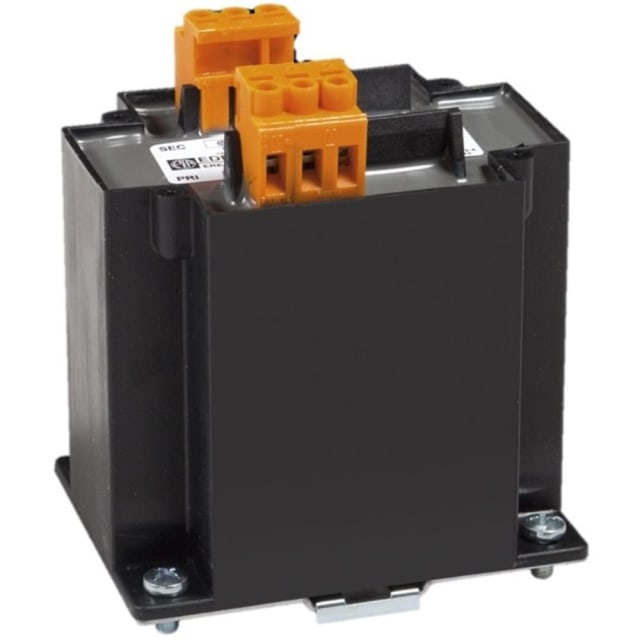

Transformateur de protection rail DIN 230-400V 100VA 2302

Transformateur de séparation monophasé 230-400V / 0-0-230V pour tableau électrique

Ce transformateur de protection rail DIN 100VA est conçu pour assurer une séparation galvanique entre le circuit primaire et le circuit secondaire. Il accepte une alimentation primaire en 230 V ou 400 V AC et délivre une tension secondaire 0-0-230 V AC, ce qui en fait une solution adaptée aux armoires, tableaux et ensembles de distribution nécessitant une alimentation isolée pour circuits auxiliaires, de commande ou d’équipement spécifique.

Puissance 100 VA adaptée aux circuits auxiliaires et besoins de commande

Avec une puissance apparente de dimensionnement de 100 VA, ce transformateur répond aux besoins d’alimentation de nombreux circuits techniques ne demandant pas une forte puissance, tout en conservant un format compatible avec l’intégration en coffret. Cette configuration permet de sécuriser l’alimentation d’un circuit secondaire dédié, avec une tension de sortie stable pour les applications où la séparation des enroulements est recherchée.

Montage en tableau avec format compact et fixation rail DIN

Son encombrement de 89 x 72 x 102 mm facilite son implantation dans un environnement de tableau électrique lorsque l’espace est compté. Le produit est prévu pour une fixation sur rail DIN, ce qui simplifie son intégration dans une architecture modulaire. Ce format est particulièrement intéressant pour les assemblages propres et lisibles, avec un positionnement cohérent aux côtés des protections, appareillages modulaires et borniers.

Construction isolée avec bornes à vis et enroulements séparés

Le transformateur dispose d’enroulements séparés, principe essentiel pour une fonction de transformateur de séparation. Les raccordements primaire et secondaire s’effectuent par bornes à vis acceptant jusqu’à 4 mm², un point pratique pour le câblage en coffret. Le secondaire en 0-0-230 V offre une configuration exploitable selon les exigences du circuit, notamment lorsque l’on souhaite disposer d’un point intermédiaire.

Protection IP20 et conception pour intégration en environnement fermé

Avec un indice de protection IP20, ce modèle est destiné à être installé dans un coffret, une armoire ou un tableau où il est protégé contre les contacts accidentels avec les parties actives. Cette exécution convient aux applications de distribution et de commande en environnement électrique maîtrisé, plutôt qu’à une pose exposée. Il s’intègre donc naturellement dans les ensembles techniques où la protection mécanique globale est assurée par l’enveloppe du tableau.

Caractéristiques électriques utiles pour le dimensionnement

Ce modèle fonctionne en 50-60 Hz et présente une tension relative de court-circuit de 9,2 %. Sa consommation d’énergie en veille est de 4,4 W. La rigidité diélectrique annoncée à 4500 Vac et la résistance d’isolement élevée participent à une séparation électrique nette entre primaire et secondaire. Pour le dimensionnement global du coffret, il est également utile de prendre en compte sa classe d’isolant B ainsi que sa température ambiante maximale d’utilisation de 50 °C.

Transformateur monophasé de séparation pour alimentation technique dédiée

Ce transformateur ne doit pas être confondu avec un transformateur de sécurité : il est ici exécuté comme transformateur de séparation. Il convient donc aux installations où l’objectif principal est d’isoler électriquement un circuit secondaire par rapport au réseau amont, par exemple pour des fonctions de commande, d’interface ou d’alimentation technique spécifique. Pour l’installateur comme pour le tableautier, c’est un choix pertinent lorsqu’une séparation 230/230 V avec primaire commutable 230-400 V est nécessaire dans un format compact de 100 VA.
