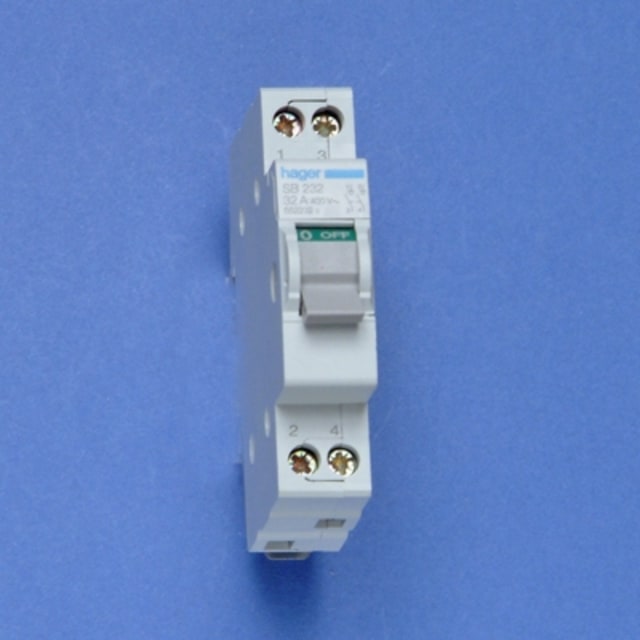

Interrupteur modulaire bipolaire 32A 400V SB232

Interrupteur modulaire bipolaire 32A pour coupure et commande de circuits

L’interrupteur modulaire bipolaire 32A 400V SB232 est conçu pour assurer la coupure manuelle de circuits en tableau électrique. Son format 2 pôles permet d’agir simultanément sur les deux conducteurs du circuit, ce qui en fait une solution adaptée aux besoins de commande, d’isolement et de mise hors tension sur installations en courant alternatif. Son calibre de 32 A lui permet de répondre aux usages nécessitant une coupure nette sur des lignes de puissance modérée.

Configuration bipolaire 2P adaptée aux tableaux modulaires

Avec sa configuration 2P, ce modèle convient aux montages où une coupure bipolaire est recherchée dans un appareillage modulaire compact. Son encombrement réduit, avec une largeur de 17,5 mm, facilite l’intégration dans les coffrets et tableaux lorsque l’espace disponible doit être optimisé. Cette faible largeur permet de conserver une implantation propre et rationnelle, notamment dans les ensembles de distribution où chaque module compte.

Caractéristiques électriques claires pour une utilisation en AC 230-400 V

Cet interrupteur modulaire fonctionne en courant alternatif sur une tension assignée d’emploi de 230 à 400 V, avec une fréquence de 50 à 60 Hz. Son courant assigné de 32 A ainsi que son courant d’emploi AC22A de 32 A indiquent une aptitude à la coupure en charge dans des conditions d’exploitation cohérentes avec ce type d’appareillage. Il constitue ainsi un choix pertinent pour les fonctions de commande et de sectionnement dans les installations modulaires.

Pouvoir de coupure et tenue électrique pour une intégration en distribution

Le SB232 présente un pouvoir de coupure court-circuit de 10 kA, une tension d’isolement de 500 V et une tenue aux chocs de 4 kV. Ces données permettent d’apprécier son niveau d’intégration dans un environnement de distribution modulaire où la maîtrise des contraintes électriques est essentielle. Pour le professionnel comme pour l’acheteur averti, ces caractéristiques facilitent la sélection d’un interrupteur cohérent avec les exigences du tableau et des protections associées.

Raccordement pratique et serrage maîtrisé

Le couple de serrage de 2,9 Nm aide à sécuriser le raccordement dans le respect des conditions de montage prévues pour l’appareil. Ce point est important pour obtenir un maintien correct des conducteurs et une installation soignée dans le temps. Sur un interrupteur modulaire de tableau, la précision du serrage participe à la bonne mise en œuvre et à la régularité des interventions de câblage ou de maintenance.

Format compact pour coffrets et tableaux électriques

Avec des dimensions de 83 mm de hauteur, 68 mm de profondeur et 17,5 mm de largeur, cet interrupteur bipolaire 32A s’intègre facilement dans les architectures modulaires courantes. Son format favorise une pose ordonnée sur rail dans les tableaux de répartition et de distribution. Il répond bien aux besoins des installations où l’on recherche un appareillage de commande simple, lisible et peu encombrant.

Un choix pertinent pour les besoins de sectionnement modulaire

Ce modèle convient lorsque l’on recherche un interrupteur modulaire bipolaire 32A 400V destiné à la commande et à la coupure de circuits en tableau. Sa combinaison entre calibre 32 A, tension d’emploi 230-400 V, exécution 2 pôles et encombrement fin en fait une référence adaptée aux installations nécessitant une coupure bipolaire compacte. Pour les projets de distribution électrique, il apporte une réponse technique claire et immédiatement exploitable au moment du choix de l’appareillage modulaire.
