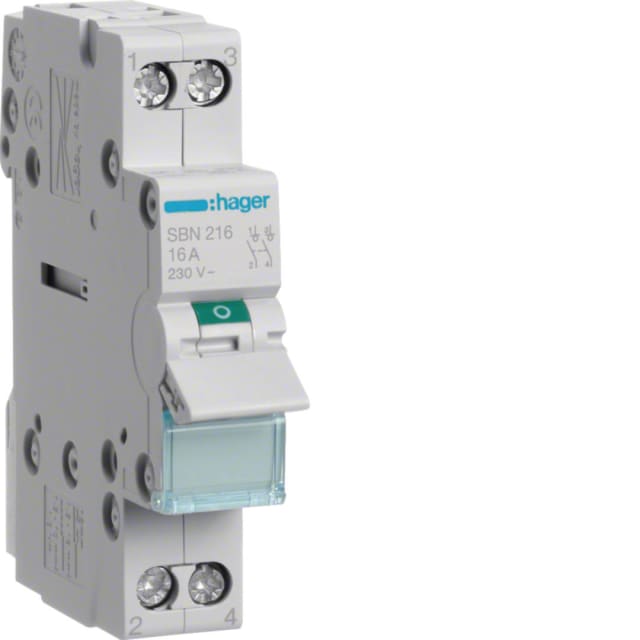

Interrupteur modulaire bipolaire 16A SBN216

Interrupteur modulaire bipolaire 16A pour la coupure manuelle sur tableau

L’interrupteur modulaire bipolaire 16A SBN216 est conçu pour assurer une fonction de commutation manuelle claire et directe dans un tableau électrique. Son format 2 pôles permet de couper simultanément deux conducteurs, ce qui en fait une solution adaptée lorsqu’une séparation franche du circuit est recherchée. Avec son calibre nominal de 16 A en courant alternatif et sa tension de dimensionnement de 230 V, il répond aux besoins de commande et d’isolement de circuits dans une implantation modulaire compacte.

Format 1 module pour optimiser l’encombrement dans le coffret

Ce modèle occupe seulement 1 module de largeur, ce qui facilite son intégration dans les tableaux où chaque emplacement compte. Ce faible encombrement permet d’ajouter une fonction de coupure sans pénaliser l’organisation de la distribution. Sa profondeur totale de 68 mm reste compatible avec une installation soignée dans les coffrets modulaires, tout en conservant une lecture simple de l’appareillage en façade.

Configuration 2 pôles avec 2 contacts à fermeture

Le SBN216 dispose de 2 pôles et de 2 contacts à fermeture, sans contact à ouverture ni fonction commutateur. Cette architecture correspond à un usage d’interrupteur modulaire dédié à la mise en marche et à l’arrêt d’un circuit, avec une manœuvre simple et lisible. Pour l’installateur comme pour l’exploitant, cette configuration favorise une utilisation immédiate, sans ambiguïté sur la fonction assurée par l’appareil.

Caractéristiques électriques adaptées aux circuits 230 V AC

Prévu pour une utilisation en tension alternative, cet interrupteur modulaire fonctionne sur une tension de dimensionnement de 230 V, avec un courant nominal de 16 A. Sa capacité de coupure de dimensionnement de 0,338 kA et sa résistance au court-circuit Icw de 0,24 kA apportent les repères techniques utiles pour sélectionner un appareil cohérent avec son environnement d’installation. Il s’agit d’un interrupteur de commande et de sectionnement manuel : il ne remplace pas un appareil de protection dédié lorsque une protection contre les surintensités est requise.

Raccordement pratique pour le câblage en tableau

Ce modèle est pensé pour une intégration propre dans l’appareillage modulaire. Les données fabricant indiquent une compatibilité de raccordement en câble souple de 1,5 à 10 mm² et en câble rigide de 1,5 à 16 mm², ce qui apporte une vraie souplesse lors du câblage du tableau. Cette plage de sections permet de l’employer sur différents circuits selon les contraintes de l’installation et la logique de distribution retenue.

Utilisation visible et sobre en environnement modulaire

Sans lampe de signalisation intégrée, le SBN216 mise sur une lecture simple de sa fonction d’interrupteur. Sa calotte grise s’intègre discrètement dans un ensemble modulaire homogène. Ce choix convient particulièrement aux tableaux où l’on recherche une façade claire, rationnelle et facile à repérer, notamment lorsque plusieurs fonctions de commande et de coupure coexistent dans le même coffret.

Protection au toucher et montage en intérieur de tableau

Avec un indice de protection IP20, cet interrupteur modulaire est destiné à être installé dans une enveloppe ou un tableau approprié. Ce niveau de protection correspond à son usage en appareillage modulaire intérieur, où il participe à une distribution structurée et à une commande locale de circuit. Pour un résultat propre et durable, il s’intègre idéalement dans un coffret organisé avec repérage clair des départs et fonctions.

Un choix pertinent pour les besoins de coupure simple en appareillage modulaire

Le SBN216 convient lorsque l’on recherche un interrupteur modulaire bipolaire 16A compact, lisible et facile à intégrer dans un tableau électrique. Son format 1 module, sa commande sur 2 pôles, son utilisation en 230 V AC et sa compatibilité avec plusieurs sections de conducteurs en font un appareil particulièrement pratique pour créer une fonction de coupure manuelle nette, sans surcharger l’espace disponible dans le coffret.
