Couvercle d’étanchéité pour câbles thermorétractable

Couvercle d’étanchéité thermorétractable pour passages de câbles HSI90

Ce couvercle d’étanchéité pour câbles thermorétractable est conçu pour l’intégration sur système HSI90. Il permet de réaliser une traversée de câbles étanche en combinant un couvercle à tubulures et des manchons thermiques qui se rétractent sous l’effet de la chaleur autour des câbles. Cette configuration convient particulièrement aux installations où l’on recherche une fermeture nette, durable et adaptée aux traversées techniques de câbles.

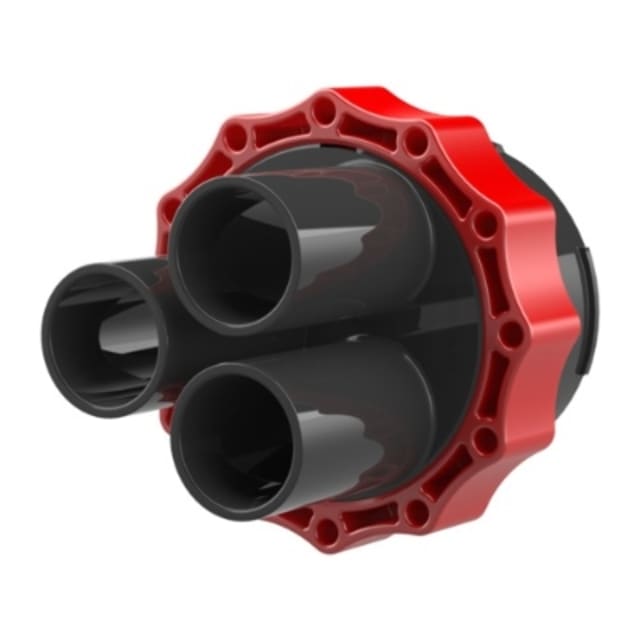

Configuration 3 câbles avec tubulures de 32 mm

Cette version dispose de 3 passages de câbles et d’une tubulure de 32 mm. Elle est prévue pour des câbles d’un diamètre de 12 à 30 mm, ce qui lui donne une plage d’utilisation large sur chantier comme en local technique. Cette conception facilite le passage de plusieurs câbles dans un seul ensemble, tout en conservant une organisation propre et un niveau d’étanchéité adapté aux environnements exigeants.

Principe de thermorétractation pour une adaptation précise autour du câble

Le système utilise des manchons en polyoléfine avec colle thermofusible. Lors de la mise en chauffe, le manchon se rétracte sur le câble pour former une étanchéité ajustée au diamètre réel. Ce principe est particulièrement utile lorsque l’on veut s’adapter à différents diamètres dans la plage prévue, sans multiplier les composants. Le ruban de centrage en EPDM contribue à obtenir un rétreint homogène et à positionner le câble correctement dans la tubulure.

Étanchéité gaz et eau jusqu’à 2,0 bar

Ce couvercle est conçu pour assurer une étanchéité au gaz et à l’eau jusqu’à 2,0 bar. Il répond ainsi aux besoins des installations techniques où la protection des traversées est un point critique, notamment pour limiter les infiltrations et sécuriser le passage des câbles dans les zones enterrées, les ouvrages techniques ou les interfaces entre volumes distincts.

Fixation mécanique et serrage dissociés pour un montage maîtrisé

La conception du système dissocie la fixation mécanique par baïonnette et la fonction d’étanchéité assurée par l’écrou de serrage. Cette séparation des fonctions apporte davantage de maîtrise lors de l’installation. Le couvercle peut être mis en place mécaniquement, puis serré indépendamment pour finaliser l’étanchéité. Le système de baïonnette avec blocage de retour et contrevissage aide également à éviter toute ouverture involontaire après pose.

Matériaux techniques adaptés aux contraintes d’installation

Le couvercle est réalisé en polycarbonate, tandis que l’écrou de serrage est en mélange PC/PBT. Les manchons thermiques sont en polyoléfine et la bande de centrage en EPDM. Cette combinaison de matériaux permet d’associer rigidité du corps, maintien du serrage et bon comportement du système de rétreint autour des câbles. Pour l’installateur, cela se traduit par un ensemble cohérent pour les opérations de passage, de centrage et de fermeture.

Solution pertinente pour installations neuves, extensions et réserves

Ce couvercle d’étanchéité thermorétractable s’intègre naturellement dans les projets nécessitant un passage de 3 câbles avec adaptation à plusieurs diamètres. Il convient aussi bien aux installations neuves qu’aux interventions d’extension sur traversées techniques existantes compatibles HSI90. Lorsque toutes les tubulures ne sont pas utilisées immédiatement, le système accepte la fermeture des passages non exploités à l’aide d’obturateurs adaptés, ce qui facilite la gestion des réserves pour évolutions futures.
