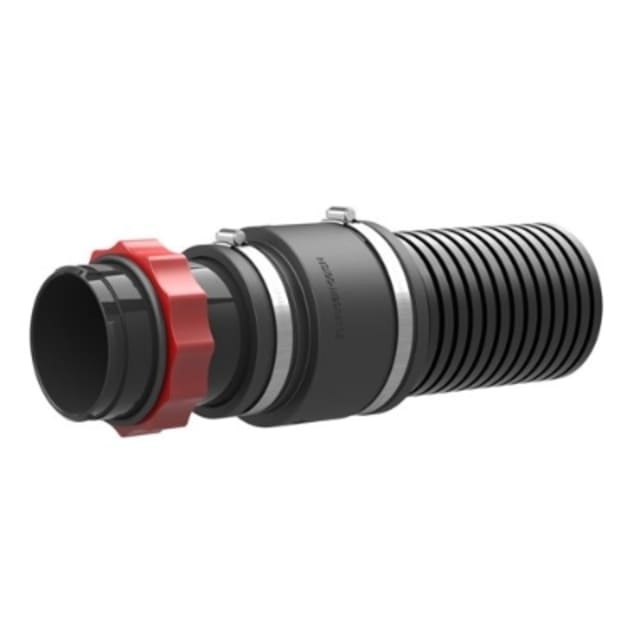

Couvercle à manchon pour gaine passe-câbles annelée Ø110

Couvercle à manchon conçu pour les gaines passe-câbles annelées Ø110

Ce couvercle à manchon pour gaine passe-câbles annelée Ø110 est prévu pour la liaison et l’étanchéité de gaines annelées dans le système HSI150. Sa configuration correspond à un usage sur gaine de diamètre 110 mm et s’intègre dans une logique d’entrée de câbles structurée, propre et adaptée aux installations techniques où la continuité de passage et la maîtrise de l’étanchéité sont essentielles.

Compatibilité précise avec le système HSI150

Cette version appartient à la famille HSI150 et s’utilise avec les éléments du système compatibles, notamment en association avec une traversée ou une bride plastique HSI150. Ce positionnement produit permet de raccorder une gaine passe-câbles annelée à l’interface du système sans adaptation hasardeuse. Pour l’installateur, cela facilite le choix du bon accessoire et limite les écarts entre la gaine utilisée sur chantier et le dispositif de fermeture retenu.

Technique de manchon pour raccorder et étancher la gaine

Le principe de ce couvercle repose sur une technique de manchon : une manchette en élastomère vient se serrer à la fois sur le couvercle et sur la gaine annelée au moyen de colliers. Cette conception est particulièrement adaptée au raccordement de gaines de protection annelées, en assurant une jonction nette entre le système de passage et la gaine. Le résultat est une mise en œuvre pensée pour maintenir la continuité du cheminement tout en assurant la fermeture périphérique du raccord.

Étanchéité jusqu’à 0,5 bar pour les environnements exigeants

Ce modèle est donné pour une étanchéité jusqu’à 0,5 bar. Cette caractéristique en fait une solution adaptée lorsque le passage de câbles doit être protégé contre les infiltrations dans des configurations techniques nécessitant un niveau d’étanchéité défini. Dans une installation enterrée, en local technique ou au droit d’un passage de paroi, cette performance aide à sécuriser le raccordement de la gaine annelée sans complexifier inutilement l’ensemble.

Verrouillage mécanique et serrage dissociés pour une pose maîtrisée

Le couvercle bénéficie d’un fonctionnement où la fixation mécanique et l’action d’étanchéité sont dissociées. Le verrouillage par baïonnette assure la tenue du couvercle dans le système, tandis que le serrage par écrou intervient indépendamment pour la fermeture du raccord. Cette architecture apporte plus de maîtrise au moment de la pose, avec un assemblage lisible, un maintien net du couvercle et un réglage du serrage adapté au raccordement de la gaine.

Matériaux adaptés aux contraintes du raccordement

Le couvercle est réalisé en polycarbonate, la manchette en EPDM, l’écrou de serrage en mélange PC/PBT, avec des colliers de serrage en W4 et des anneaux clipsables en acier inoxydable. Cet ensemble de matériaux répond bien aux exigences d’un accessoire de passage de câbles destiné à assurer à la fois maintien, serrage et interface d’étanchéité. Pour l’utilisateur professionnel, cela se traduit par un produit cohérent dans sa conception, pensé pour associer rigidité de l’élément de fermeture et souplesse de la zone de raccordement.

Livré avec les éléments utiles au raccordement

La fourniture comprend la manchette avec colliers de serrage et anneaux clipsables. Ce contenu permet de disposer des composants directement liés au principe de montage du couvercle à manchon, sans devoir reconstituer séparément les pièces spécifiques au raccordement de la gaine annelée. C’est un point appréciable pour préparer un chantier, rationaliser la pose et conserver une configuration homogène autour du système HSI150.

Une solution claire pour les passages de câbles sur gaine annelée

Pour une installation recherchant un couvercle de système dédié aux gaines passe-câbles annelées Ø110, cette version HSI150 constitue un choix technique pertinent. Elle répond à un besoin précis de raccordement, d’étanchéité et d’intégration dans un ensemble de passage de câbles compatible. Son format, sa technique de manchon et son équipement de serrage en font un accessoire particulièrement adapté aux montages où la connexion de la gaine doit rester propre, structurée et immédiatement identifiable.
