Bloc de puissance 240 mm² vert jaune rail DIN 030126

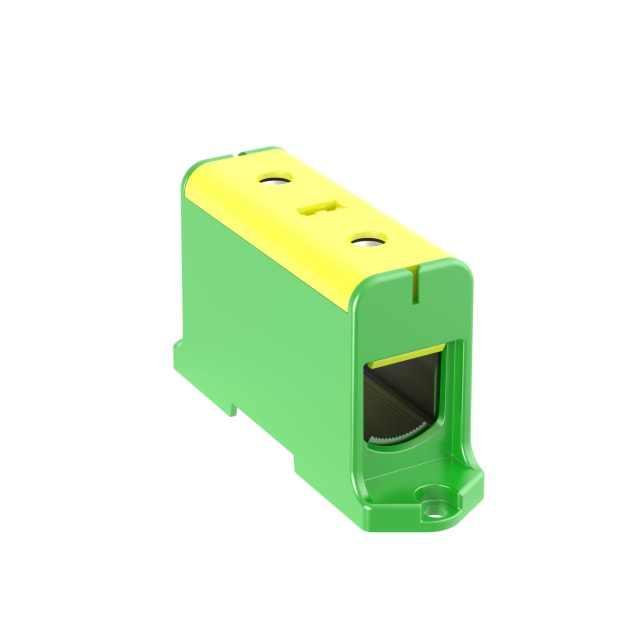

Bloc de puissance compact 240 mm² vert/jaune pour tableaux électriques

Ce bloc de puissance compact Viking 3 est conçu pour le raccordement de conducteurs de forte section dans les tableaux électriques. Sa finition vert/jaune l’oriente naturellement vers les fonctions de terre et de protection, tout en facilitant l’identification visuelle dans l’armoire. Son format compact permet d’intégrer un point de raccordement puissant sans alourdir l’encombrement global du câblage.

Raccordement aluminium et cuivre jusqu’à 240 mm²

Ce modèle accepte les conducteurs aluminium et cuivre, avec une capacité de raccordement allant de 35 à 240 mm² en monofilaire. Il convient également aux conducteurs à brins fins et multifilaires selon les plages prévues, ce qui permet de répondre à des configurations variées en distribution électrique, arrivée de puissance ou liaison de protection. Cette polyvalence est particulièrement utile lorsque plusieurs types de câbles coexistent dans un même coffret ou tableau.

Format compact pour forte intensité

Avec un courant assigné de 380 A et une tension assignée de 800 V, ce bloc de puissance répond aux besoins de raccordement à forte capacité dans un encombrement réduit. Ses dimensions compactes, avec une largeur de 37,5 mm et une hauteur de 67 mm, permettent d’optimiser l’espace disponible tout en conservant une solution adaptée aux sections élevées. C’est un choix pertinent pour les intégrateurs et tableautiers qui recherchent un raccordement puissant et lisible.

Connexion à vis pour un serrage franc et accessible

Le raccordement s’effectue par vis, sur 2 points de serrage sur un seul étage. Cette conception facilite l’insertion et le maintien des conducteurs de grande section. La tête de vis hexagonale favorise un serrage net lors de la mise en œuvre, ce qui est particulièrement appréciable sur des câbles de puissance demandant une bonne tenue mécanique au raccordement.

Montage direct et intégration simple en armoire

Ce bloc de puissance est prévu pour un montage direct sur plaque pleine ou perforée. Cette configuration permet une intégration propre dans différents types d’ensembles électriques, en particulier lorsque l’organisation du tableau impose une implantation robuste et rationnelle des liaisons de terre ou de puissance. Son appartenance à la gamme Viking 3 facilite aussi l’homogénéité d’équipement dans les armoires utilisant déjà cet environnement de raccordement.

Corps isolant thermoplastique adapté aux contraintes d’usage

Le corps isolant en thermoplastique est prévu pour une température de service de -5 à 80 °C. Cette plage couvre les conditions de fonctionnement rencontrées dans de nombreux environnements techniques intérieurs. Le repérage directement exploitable sur le couvercle et l’indication des sections compatibles apportent un vrai confort lors du câblage, de la vérification et des interventions de maintenance.

Une borne de terre de forte section pensée pour le câblage de distribution

Dans les applications de bornes pour tableaux électriques, ce bloc de puissance 240 mm² vert/jaune répond aux besoins de raccordement de protection lorsque de fortes sections sont requises. Il permet de créer une liaison claire, puissante et facile à identifier dans les ensembles de distribution électrique. Pour les professionnels recherchant un bloc de puissance compact Viking 3 pour conducteur aluminium/cuivre, ce modèle constitue une solution particulièrement adaptée aux montages exigeant capacité, compacité et lecture rapide du circuit.
