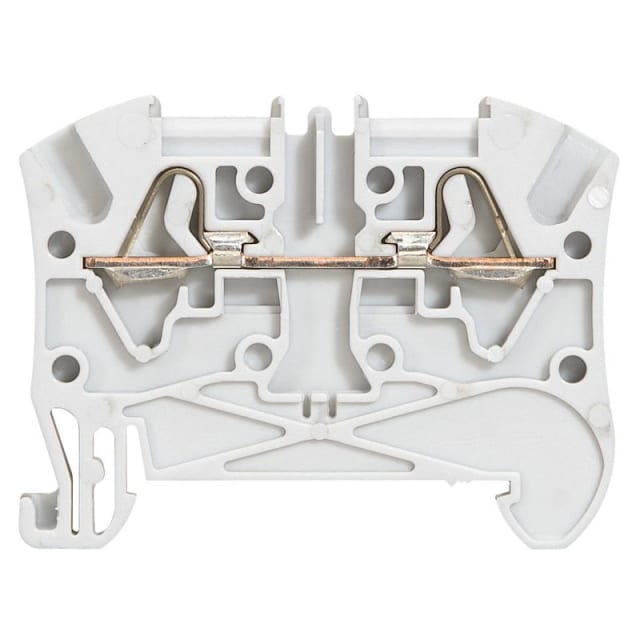

Bloc de jonction à ressort 2 conducteurs 5 mm 037260

Bloc de jonction à ressort 2 conducteurs pour câblage sur rail DIN

Ce bloc de jonction à ressort Viking 3 est conçu pour réaliser une liaison de passage simple et propre entre 2 conducteurs, avec 1 entrée et 1 sortie. Son format compact de 5 mm de large permet d’optimiser l’implantation dans les tableaux électriques tout en conservant une lecture claire du câblage. Il se monte sur rail DIN 35 mm, ce qui facilite son intégration dans les coffrets et armoires de distribution.

Connexion à ressort à cage pour un raccordement rapide et net

Le raccordement à ressort à cage sur les deux points de connexion simplifie le câblage et favorise une mise en œuvre régulière, particulièrement appréciée en atelier comme sur chantier. Ce principe convient aux conducteurs cuivre rigides ainsi qu’aux conducteurs souples, avec ou sans embout selon les sections admises. Il permet de gagner en efficacité lors du câblage de rangées de bornes dans un tableau, tout en conservant un encombrement réduit.

Capacité adaptée aux circuits de commande et de distribution

Ce modèle accepte les conducteurs monofilares de 0,5 à 6 mm², les conducteurs multifilaires de 0,5 à 4 mm² et les conducteurs à brins fins avec embout de 0,5 à 2,5 mm². Pour les conducteurs à brins fins sans gaine, la plage admissible est de 0,5 à 6 mm². Avec un courant de dimensionnement de 32 A et une tension de dimensionnement de 800 V, cette borne répond aux besoins de nombreuses applications de raccordement dans les ensembles de distribution et de commande.

Pas de 5 mm pour une implantation compacte et ordonnée

Avec son pas de 5 mm, cette borne à ressort permet de constituer des rangées denses sans alourdir l’occupation du rail. Sa largeur de 5 mm, sa hauteur de 42 mm et sa configuration sur 1 étage avec 2 réglettes à bornes en font une solution adaptée lorsque l’espace disponible doit être exploité avec précision. Ce format aide à organiser les départs et les traversées de conducteurs dans les coffrets où la compacité reste un critère important.

Corps isolant thermoplastique pour intégration en tableau

Le corps isolant en thermoplastique est conçu pour une utilisation en environnement de tableau électrique, avec une plage de température de service de -5 à 40 °C. La finition grise s’intègre naturellement dans les ensembles de bornes de répartition et facilite une présentation homogène du câblage. Cette configuration est particulièrement pertinente pour les montages où la lisibilité de l’ensemble et la rationalisation de l’espace sont recherchées.

Solution de passage Viking 3 pour assemblages modulaires

Appartenant à la gamme Viking 3, ce bloc de jonction de passage s’intègre dans une logique de câblage modulaire sur rail DIN. Il convient pour créer des liaisons conducteurs/ conducteurs simples, propres et faciles à répartir dans une armoire. Son usage est pertinent pour les tableaux de commande, de protection et de distribution où l’on souhaite structurer les raccordements avec une borne de passage compacte à connexion à ressort.

Un choix pertinent pour les tableaux électriques compacts

Ce bloc de jonction à ressort 2 conducteurs 5 mm constitue une réponse efficace pour les professionnels recherchant une borne de passage peu encombrante, compatible avec plusieurs types de conducteurs et adaptée aux montages sur rail DIN 35 mm. Il permet de construire un câblage propre, rationnel et bien réparti dans les tableaux électriques, tout en profitant de l’encombrement réduit caractéristique des bornes Viking 3.
