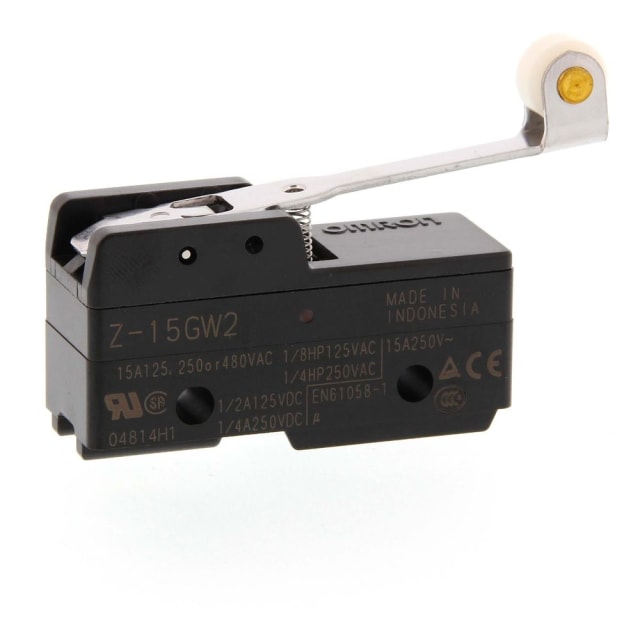

Microrupteur à levier galet 15A 250V Z-15GW2

Microrupteur à levier galet pour détection mécanique précise

Ce microrupteur à levier galet 15A 250V Z-15GW2 est conçu pour la détection de position, de passage ou de fin de course dans les équipements industriels et les automatismes. Son levier à galet facilite l’actionnement par came, rampe, butée ou pièce en mouvement, tout en limitant les frottements directs. Cette configuration convient particulièrement aux montages où l’on recherche une commutation nette à chaque sollicitation mécanique.

Commutation brusque pour un signal franc et répétable

Le produit intègre un élément à passage brusque avec 1 contact inverseur. Ce principe de commutation permet d’obtenir un basculement rapide de l’état du contact, utile pour les fonctions de commande et de détection qui demandent une réponse claire du point de vue électrique. En environnement machine, ce type de fonctionnement aide à conserver une information de contact propre lors de l’activation du levier.

Format compact adapté aux intégrations en machine

Avec un boîtier parallélépipédique en matière synthétique, ce microrupteur s’intègre facilement dans des ensembles compacts, coffrets techniques ou mécanismes de commande. Ses dimensions de 49,2 mm de large, 17,45 mm de long et 36,6 mm de haut permettent une implantation maîtrisée lorsque l’encombrement est compté. Le galet de 9,5 mm favorise un appui souple sur les éléments mobiles et accompagne bien les mouvements répétitifs.

Calibre 15A en courant alternatif pour usages de commande

Ce modèle est donné pour 15 A en AC-15 à 125 V et 15 A en AC-15 à 230 V, avec également des valeurs en courant continu de 6 A à 24 V, 0,5 A à 125 V et 0,25 A à 230 V en DC-13. Il convient ainsi aux circuits de commande électromécaniques et aux applications industrielles où le choix du microrupteur doit rester cohérent avec la charge réellement commutée. Le positionnement du levier à galet droit permet en outre une mise en œuvre simple sur de nombreuses cinématiques.

Solution adaptée aux fins de course et automatismes industriels

Dans la pratique, ce microrupteur trouve sa place sur des capots, portes techniques, petits mécanismes, convoyeurs, ensembles motorisés, dispositifs de présence ou fonctions de fin de course. Le galet suit plus facilement une came ou une pièce mobile qu’un poussoir nu, ce qui en fait un choix pertinent lorsque l’organe d’actionnement exerce un mouvement linéaire ou rotatif avec contact répété.

À utiliser dans un montage protégé contre l’environnement

Sa classe de protection IP00 indique que ce microrupteur est destiné à être monté dans un ensemble qui assure lui-même la protection nécessaire. Il est donc particulièrement adapté à une intégration à l’intérieur d’un carter, d’un coffret ou d’un mécanisme fermé. Il ne s’agit pas d’un modèle prévu pour une exposition directe aux poussières, aux projections ou aux manipulations sans protection complémentaire.

Plage de fonctionnement et points de choix à vérifier

Le produit est prévu pour fonctionner dans une plage de température ambiante de -25 à +80 °C, ce qui permet son emploi dans de nombreux environnements techniques. Pour sélectionner la bonne version dans un projet de maintenance ou d’intégration, il est important de vérifier le type d’actionnement par levier galet, la forme du boîtier, le nombre de contacts, le mode de raccordement et les caractéristiques électriques du circuit. Ce microrupteur constitue un choix cohérent pour les applications de détection mécanique standard nécessitant un inverseur compact à action brusque.
