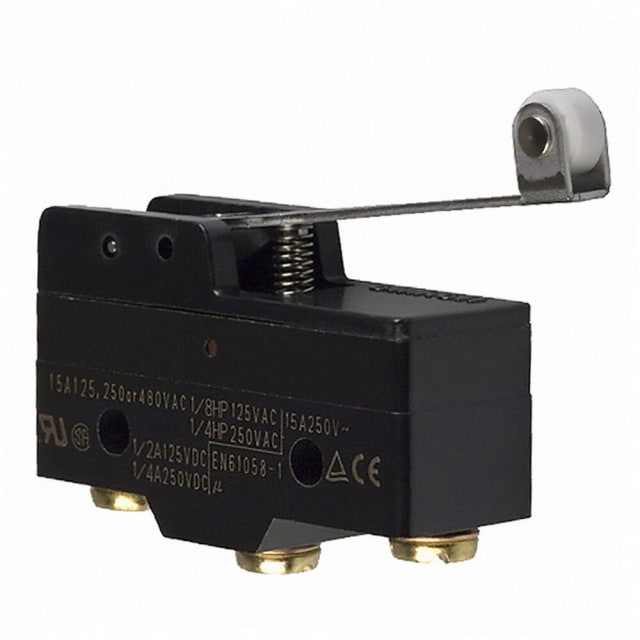

Microrupteur à levier à galet 15 A à visser Z15G1302E

Microrupteur à levier à galet 15 A pour détection de position et fin de course

Ce microrupteur à levier à galet 15 A est conçu pour les fonctions de détection mécanique dans les équipements industriels, sous-ensembles, automatismes et dispositifs de commande. Son levier droit à galet permet de capter le passage, l’appui ou la présence d’un élément mobile avec une action nette, adaptée aux montages de fin de course, de signalisation de position ou de commutation sur mouvement répété.

Commande par levier à galet avec action brusque

L’organe de commande à levier à galet facilite le contact avec une came, une pièce en translation ou un élément rotatif. Le galet aide à limiter les frottements au point d’appui et convient bien aux entraînements mécaniques simples. La fonction de commutation à passage brusque apporte un basculement franc du contact, utile lorsque l’on recherche une réponse propre et régulière lors de l’actionnement.

Configuration 1 inverseur pour une intégration polyvalente

Le produit dispose d’un contact inverseur unique, pratique pour gérer une information de basculement entre deux états dans un circuit de commande. Cette configuration est bien adaptée aux applications de détection de position, de changement d’état, d’autorisation de mouvement ou de retour d’information sur machine. Le raccordement par bornes à visser simplifie l’intégration dans de nombreuses armoires, coffrets ou ensembles électromécaniques.

Calibre de 15 A pour circuits de commande et usages électromécaniques

Ce modèle est prévu pour un courant de service de 15 A en AC-15 à 125 V et 230 V. Il accepte également des valeurs de service en DC-13 de 6 A à 24 V, 0,5 A à 125 V et 0,25 A à 230 V. Ce positionnement en fait un microrupteur adapté aux commandes électromécaniques courantes, avec un format compact permettant de l’intégrer là où l’encombrement doit rester maîtrisé.

Format compact pour montage dans des ensembles techniques

Avec un boîtier parallélépipédique en matière synthétique, ce microrupteur se prête bien aux intégrations dans des mécanismes compacts. Ses dimensions de 49,2 mm de largeur, 17,45 mm de longueur et 39,4 mm de hauteur permettent une implantation précise dans les sous-ensembles, capots, dispositifs de détection ou commandes mécaniques. Le diamètre indiqué de 9,5 mm complète son profil pour les montages où chaque millimètre compte.

Utilisation en environnement protégé

Classé IP00, ce microrupteur est destiné à être installé dans un environnement protégé ou à l’intérieur d’un ensemble technique adapté. Il ne comporte ni sortie électronique, ni interface de communication, ni fonction de sécurité dédiée. Il convient donc aux applications de commutation et de détection classiques, lorsque le produit est intégré dans une architecture machine ou un montage qui assure la protection nécessaire autour du composant.

Plage de fonctionnement adaptée aux contraintes industrielles

Sa plage de température de fonctionnement de -25 à 80 °C permet son emploi dans de nombreuses conditions d’exploitation en matériel industriel. Ce microrupteur à levier à galet constitue ainsi une solution pertinente pour les mécanismes, automatismes simples, postes de détection et montages de fin de course nécessitant un contact mécanique compact, à commande directe et raccordement par vis.
