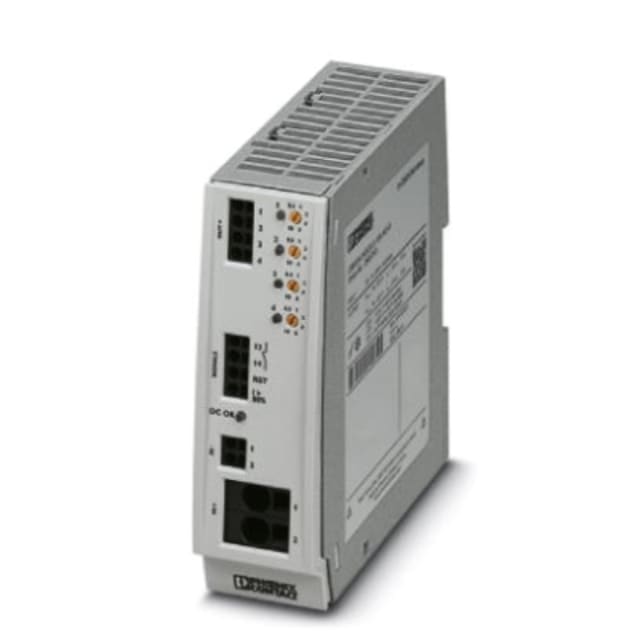

Disjoncteur électronique multicanal à courant limité 2905743

Disjoncteur électronique multicanal pour la protection sélective des charges 24 V DC

Ce disjoncteur électronique multicanal à courant limité est conçu pour protéger jusqu’à quatre départs en 24 V DC contre les surcharges et les courts-circuits. Son fonctionnement électronique permet une protection plus précise des circuits d’appareils, d’automatismes et d’alimentations continues sensibles, tout en améliorant la continuité de service sur les installations où plusieurs charges doivent rester alimentées de manière sélective.

Limitation active du courant pour mieux exploiter l’alimentation amont

La limitation active de l’intensité constitue un avantage important dans les architectures DC. Elle aide à éviter les appels de courant excessifs et facilite le maintien de la tension disponible pour les autres circuits encore en service. Dans une armoire de commande ou un tableau de distribution en 24 V DC, ce principe permet de mieux utiliser la capacité de l’alimentation amont et de limiter l’impact d’un défaut sur une seule branche protégée.

Réglage par canal de 0,5 à 10 A pour adapter la protection à chaque départ

Chaque canal peut être ajusté par pas dans une plage de 0,5 à 10 A, ce qui permet d’adapter la protection au besoin réel des charges raccordées. Ce positionnement est particulièrement intéressant lorsque plusieurs consommateurs de profils différents cohabitent sur le même ensemble : capteurs, actionneurs, interfaces, modules de commande ou petits moteurs DC. L’assistant de courant nominal simplifie la configuration et le verrouillage électronique évite toute modification involontaire des réglages définis.

Protection rapide en cas de défaut et comportement adapté aux circuits électroniques

Grâce à son principe de coupure électronique, ce modèle réagit très rapidement en cas de surcharge ou de court-circuit. Il convient aux applications où la rapidité de désactivation est recherchée pour protéger les équipements raccordés et limiter la propagation d’un défaut. Son exécution sans isolation galvanique s’inscrit dans une logique de protection de lignes 24 V DC au plus près des consommateurs, avec un comportement adapté aux environnements d’automatisme et de contrôle-commande.

Surveillance visuelle claire pour le diagnostic et l’exploitation

Le produit intègre une signalisation directe facilitant la lecture de l’état général et de chaque canal. Cette visualisation aide à identifier rapidement un canal actif, une charge proche de sa limite, une situation de sous-tension, de surtension ou un déclenchement lié à une surcharge. Pour l’exploitant ou l’intégrateur, cela se traduit par un diagnostic plus rapide lors de la mise en service, de la maintenance ou de la recherche de défauts dans l’armoire électrique.

Format compact pour intégration sur rail DIN dans les coffrets et armoires

Avec une largeur de 41 mm, une hauteur de 130 mm et une profondeur de 121 mm, ce disjoncteur électronique trouve sa place dans les ensembles de distribution et de protection à encombrement maîtrisé. Il est prévu pour une installation sur rail DIN, ce qui facilite son intégration dans les coffrets, armoires d’automatisme et tableaux techniques. Son format monobloc multicanal permet de centraliser plusieurs protections dans un seul appareil, avec un câblage rationnel et une lecture plus claire de l’ensemble.

Caractéristiques utiles pour les environnements industriels en 24 V DC

Ce modèle fonctionne en 30 V de tension de service et accepte une température ambiante de fonctionnement de -25 à 70 °C, ce qui le rend pertinent pour de nombreuses applications industrielles et techniques. Son calibre nominal de 40 A, associé à un élément de basculement de 15 A et à une charge capacitive maximale de 0,075 µF, en fait une solution adaptée à la protection de départs électroniques lorsque la maîtrise du courant et la sélectivité des circuits sont des critères essentiels.
