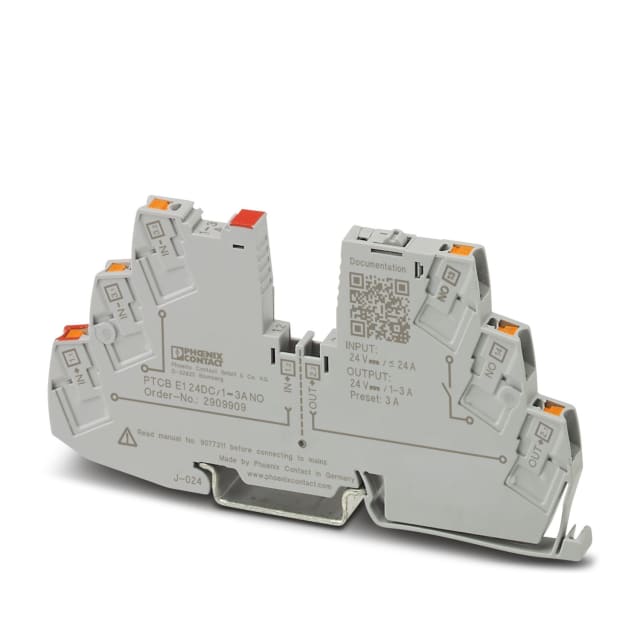

Disjoncteur électronique monocanal à limitation active 2909909

Disjoncteur électronique monocanal pour la protection sélective en 24 V DC

Ce disjoncteur électronique monocanal est conçu pour la protection des charges en 24 V DC contre les surcharges et les courts-circuits. Son fonctionnement électronique permet une coupure rapide et maîtrisée, particulièrement adaptée aux circuits d’automatisme, aux capteurs, aux actionneurs et aux départs sensibles nécessitant une protection plus précise qu’une solution de coupure classique.

Limitation active du courant pour sécuriser les départs sensibles

La limitation active du courant constitue l’un des points forts de ce modèle. Elle permet de mieux contrôler le comportement du circuit en cas de défaut ou d’appel de courant, afin de préserver la stabilité de l’alimentation 24 V DC et d’éviter qu’un incident sur une ligne ne perturbe d’autres départs. Cette approche est particulièrement pertinente dans les armoires de commande où la continuité de service des autres circuits doit être maintenue.

Format compact pour intégration efficace dans l’armoire

Avec une largeur de seulement 6,2 mm, ce disjoncteur électronique monocanal aide à optimiser l’encombrement sur rail. Son format étroit facilite la réalisation de protections individuelles même lorsque l’espace disponible est limité. Sa construction en module complet, associée à une hauteur de 105,8 mm et une profondeur de 55,6 mm, permet une intégration propre dans les ensembles de distribution et de protection.

Réglage pensé pour les applications de commande et de distribution DC

Le produit fonctionne sur une tension de service de 27,5 V et s’intègre dans les architectures 24 V DC courantes. L’élément de basculement annoncé à 4 A oriente clairement son usage vers la protection de départs électroniques dédiés. Le verrouillage électronique des intensités nominales réglées contribue à éviter les dérèglements involontaires et à conserver un niveau de protection cohérent sur l’installation.

Coupure rapide et comportement adapté aux circuits électroniques

Le temps de désactivation très court favorise une réaction immédiate en cas de défaut. Ce comportement est utile pour limiter l’impact d’un court-circuit sur les composants raccordés et sur l’alimentation amont. La charge capacitive maximale de 0,014 µF indiquée dans vos données techniques permet également de mieux anticiper la compatibilité du produit avec les circuits raccordés, notamment dans les environnements où la maîtrise des appels capacitifs est importante.

Signalisation à distance pour un diagnostic plus simple

Ce modèle dispose d’un contact de télécommunication, un atout pratique pour remonter l’état du départ protégé vers un automate, un système de supervision ou une signalisation de tableau. Dans les installations techniques, cette fonction facilite l’identification rapide d’un déclenchement et réduit le temps de diagnostic, sans devoir intervenir immédiatement au niveau du coffret pour comprendre l’origine de l’arrêt.

Montage sur rail et distribution de potentiel simplifiée

Prévu pour une installation sur rail, ce disjoncteur électronique s’intègre dans une logique de câblage rationnelle en tableau. Il est particulièrement intéressant dans les ensembles où l’on recherche une distribution de potentiel claire et une protection individualisée des circuits. Son exécution sans isolation galvanique doit être prise en compte dans la conception globale, notamment pour les architectures DC déjà référencées sur un même potentiel.

Une solution pertinente pour capteurs, actionneurs et départs 24 V DC

Grâce à son format 1 pôle, à sa conception monocanal et à sa plage de fonctionnement en ambiance de -30 à 60 °C, ce disjoncteur électronique convient aux applications industrielles et techniques soumises à des contraintes d’exploitation variées. Il répond bien aux besoins de protection fine des départs 24 V DC dans les tableaux de commande, les coffrets d’automatisme et les installations où la sélectivité, la compacité et la lisibilité du diagnostic sont recherchées.
