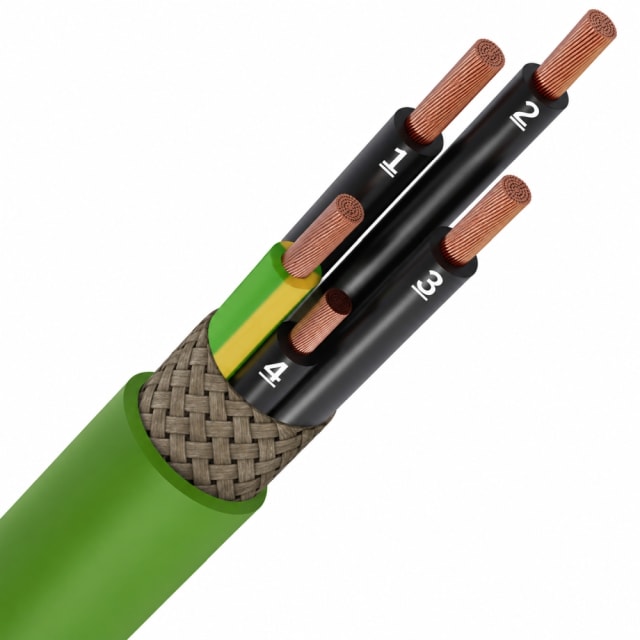

Câble de commande blindé LS0H Cca 5G0,75mm² LIHCH

Câble de commande blindé LS0H Cca 5G0,75 mm² pour circuits de pilotage et de signal

Le câble de commande blindé LS0H Cca 5G0,75 mm² LIHCH est conçu pour les liaisons de commande, de mesure et de signalisation dans les installations où la compacité, la souplesse et la limitation des émissions en cas d’incident sont recherchées. Sa construction en 5 conducteurs de 0,75 mm² avec conducteur de protection permet d’alimenter et de piloter différents organes sur une même liaison, tout en conservant un câble facile à cheminer dans les armoires, coffrets et équipements techniques.

Blindage par tresse pour limiter les perturbations électriques

Ce câble LIHCH intègre un blindage global par tresse, particulièrement utile dans les environnements où circulent des signaux sensibles ou à proximité d’appareillages générant des interférences. Cette conception aide à réduire l’influence des perturbations électromagnétiques sur les circuits de commande et de transmission d’informations. Il convient ainsi aux automatismes, aux équipements de régulation, aux armoires de contrôle et aux raccordements d’appareils nécessitant une liaison plus propre sur le plan électrique.

Construction souple 5G0,75 pour une pose plus pratique

Grâce à son âme cuivre souple de classe 5, ce câble de commande blindé 5G0,75 mm² se prête bien aux installations demandant une bonne maniabilité au montage. Sa structure ronde et son diamètre extérieur d’environ 7,4 mm facilitent le passage dans les goulottes, chemins prévus pour les câbles de commande et espaces techniques encombrés. Les conducteurs sont numérotés pour simplifier l’identification au raccordement, avec en complément un conducteur de protection intégré pour les applications qui l’exigent.

Gaine LS0H et classement Cca pour les environnements techniques intérieurs

Sa gaine extérieure LS0H associe un faible dégagement de fumées à une absence d’halogènes, un choix apprécié dans les zones où la maîtrise des émissions est un critère important. Le câble présente une classe de réaction au feu Cca selon EN 13501-6, avec niveaux s1, d2 et a1, ce qui correspond à une faible production de fumée, une acidité limitée et un comportement adapté aux installations techniques nécessitant un câble de commande LS0H classé CPR. Cette configuration le rend pertinent pour les bâtiments, locaux techniques et ensembles de câblage où la performance au feu fait partie du cahier des charges.

Adapté aux tensions de commande 300/500 V

Avec une tension nominale Uo/U de 300/500 V, ce câble LIHCH répond aux besoins courants des circuits de commande et d’asservissement. Il s’utilise pour relier des capteurs, actionneurs, borniers, modules de commande ou interfaces de signal dans de nombreux ensembles électrotechniques. Sa section de 0,75 mm² offre un bon compromis entre encombrement réduit et capacité adaptée aux usages de pilotage, sans surdimensionner inutilement l’installation.

Conditions de pose et d’utilisation à prendre en compte

Ce câble est prévu pour une température de pose comprise entre -5 et 70 °C, et pour une utilisation statique de -15 à 70 °C. Son rayon de courbure minimal de 20 fois le diamètre extérieur doit être respecté pour préserver une mise en œuvre correcte, notamment dans les départs d’armoires ou les passages en courbe. Avec un poids indicatif de 104 kg/km, il reste compatible avec une manipulation rationnelle sur chantier et une installation soignée dans les réseaux de commande.

Un choix pertinent pour les armoires, machines et liaisons de contrôle

Ce câble de commande blindé LS0H Cca 5G0,75 mm² LIHCH convient particulièrement aux intégrateurs, tableautiers, installateurs et mainteneurs recherchant un câble souple, blindé et clairement repérable pour les circuits de pilotage. Il trouve sa place dans les armoires électriques, ensembles automatisés, machines, dispositifs de supervision et équipements techniques où la protection contre les perturbations, la présence d’un conducteur de protection et la compacité du câble sont des critères déterminants.
