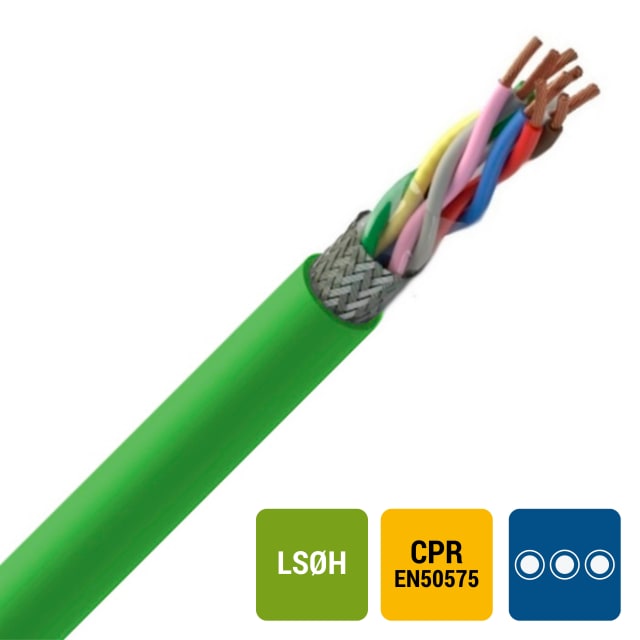

Câble blindé LIHCH LS0H Cca vert 4x2x0,5 mm² DIN 47100 pour transmissions de commande

Ce câble blindé LIHCH LS0H Cca vert 4x2x0,5 mm² DIN 47100 est conçu pour les liaisons de commande, de signal et de transmission basse fréquence lorsqu’une bonne tenue CEM et une gaine sans halogène sont recherchées. Sa construction par paires facilite l’acheminement des signaux tout en limitant les perturbations entre circuits. Son format rond et son diamètre extérieur d’environ 9,4 mm permettent une intégration propre dans les chemins de câbles, armoires, coffrets et installations techniques où l’encombrement doit rester maîtrisé.

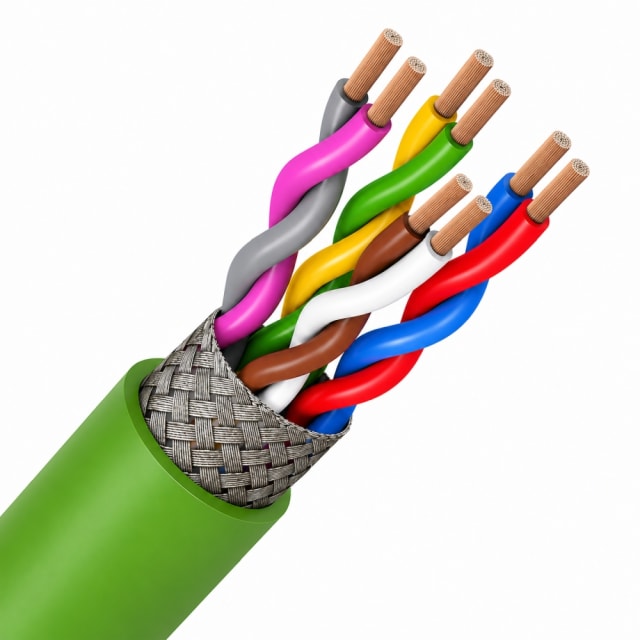

Construction par paires pour un câblage plus lisible et plus adapté aux signaux

La composition 4x2x0,5 mm² correspond à 4 paires torsadées de conducteurs souples en cuivre nu, avec repérage couleur selon DIN 47100. Cette organisation est particulièrement appréciée pour les circuits de commande, de mesure, d’automatisme et les liaisons d’informations, car elle améliore la séparation des signaux et simplifie l’identification au raccordement. La section nominale de 0,5 mm² offre un bon compromis entre compacité, souplesse de pose et tenue électrique pour les applications de commande en 300/500 V.

Blindage par tresse pour limiter les perturbations électromagnétiques

Le blindage global par tresse constitue un atout important dès qu’un câble circule à proximité d’équipements, d’alimentations, d’appareillages de commutation ou d’environnements techniques générateurs de parasites. Il contribue à réduire l’impact des interférences électromagnétiques sur les signaux transportés et convient bien aux installations où la stabilité des échanges de données et des ordres de commande doit être préservée. Cette conception en fait un choix pertinent pour les armoires électriques, les équipements industriels, les systèmes de régulation et certaines installations de sécurité selon les besoins de l’intégrateur.

Gaine LS0H verte et comportement au feu adapté aux environnements exigeants

Sa gaine extérieure verte en matériau LS0H associe faible émission de fumées et absence d’halogènes, un point recherché dans les bâtiments techniques et les zones où la maîtrise des émanations en cas d’incident est un critère de sélection. Le câble est classé Cca selon EN 13501-6, avec niveaux s1, d2 et a1, ce qui traduit une faible production de fumée, une performance définie vis-à-vis des gouttelettes enflammées et une très faible acidité des dégagements. Pour un câble de commande et sécurité, cette combinaison apporte une réponse adaptée aux installations où les exigences de réaction au feu sont prises en compte dès la conception.

Souplesse de mise en œuvre pour coffrets, armoires et cheminements techniques

L’âme de classe 5 souple facilite la préparation, le passage et le raccordement, notamment dans les installations comportant des rayons, des réserves de câble ou des arrivées en coffret. Le rayon de courbure minimal de 20 fois le diamètre extérieur doit être respecté pour préserver la structure par paires et le blindage. La température de pose de -5 à 70 °C permet une mise en œuvre dans de nombreuses conditions de chantier, tandis que la plage de service statique de -15 à 70 °C convient aux installations fixes en intérieur technique.

Caractéristiques électriques et dimensionnelles utiles au choix du bon câble

Ce modèle dispose d’une tension nominale Uo de 300 V et U de 500 V. Son poids indicatif de 118 kg/km aide à anticiper la manutention, la charge sur les supports et l’organisation du tirage sur longue distance. L’absence de conducteur de protection confirme son positionnement comme câble de commande et de transmission, et non comme câble d’alimentation de puissance. Son identification couleur des conducteurs permet de gagner du temps lors du câblage et des opérations de maintenance, en particulier dans les ensembles multiconducteurs où la lisibilité du repérage est essentielle.

Applications recommandées pour ce câble LIHCH-DIN 4x2x0,5 mm² blindé

Ce câble convient aux circuits de commande, de supervision, de report d’état, d’instrumentation légère et aux liaisons de signaux nécessitant une construction blindée par paires. Il trouve naturellement sa place dans les armoires de contrôle, équipements de régulation, automatismes de bâtiment, coffrets techniques, ensembles de sécurité et réseaux de transmission basse fréquence. Grâce à sa gaine LS0H verte, à son repérage DIN 47100 et à sa construction 4 paires de 0,5 mm², il répond aux besoins des professionnels qui recherchent un câble lisible au raccordement, compact au passage et adapté aux environnements où la maîtrise des perturbations et du comportement au feu compte dans le choix final.
