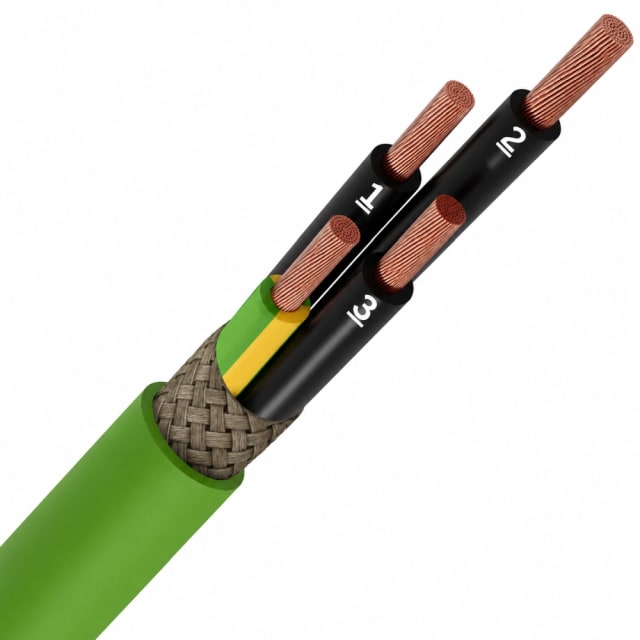

Câble de commande blindé LIHCH LS0H 4G1 mm² Cca vert

Câble de commande blindé LS0H pour environnements techniques exigeants

Ce câble de commande blindé LIHCH LS0H 4G1 mm² Cca est conçu pour le câblage des circuits de commande, de signalisation et d’automatisme lorsque la maîtrise des perturbations électromagnétiques et le comportement au feu sont des critères importants. Sa conception ronde, associée à un blindage global par tresse, le rend adapté aux installations où la continuité des signaux et la bonne tenue du câblage comptent autant que la compacité de pose.

Configuration 4G1 mm² avec conducteur de protection intégré

Avec ses 4 conducteurs de section nominale 1 mm², dont un conducteur de protection, ce câble répond aux besoins de nombreuses liaisons de commande en coffret, machine, armoire ou équipement technique. La présence du repérage par numéros facilite l’identification des conducteurs au moment du raccordement, ce qui aide à gagner en lisibilité sur les circuits et à limiter les erreurs lors du câblage ou des opérations de maintenance.

Blindage par tresse pour limiter les perturbations électriques

Le blindage global par tresse constitue un atout pour les installations soumises aux interférences électromagnétiques. Il contribue à protéger les signaux de commande dans les environnements où cohabitent moteurs, variateurs, équipements de puissance ou lignes sensibles. Ce type de câble est particulièrement pertinent pour les applications industrielles et tertiaires dans lesquelles la stabilité des échanges de signaux et la réduction des parasites sont recherchées.

Gaine LS0H et classement CPR Cca pour les bâtiments

Ce câble de commande LIHCH bénéficie d’une gaine LS0H, adaptée aux installations où l’on souhaite limiter les émissions de fumées et de composés acides en cas d’échauffement ou d’incident. Son classement de réaction au feu Cca s1 d2 a1 en fait une solution adaptée aux chemins de câbles et aux installations intérieures nécessitant un bon niveau de performance CPR. Concrètement, cela signifie une faible production de fumée, une acidité limitée et un comportement maîtrisé vis-à-vis de la propagation du feu, selon les classes indiquées pour ce modèle.

Conducteurs souples en cuivre pour une pose plus pratique

Son âme cuivre de classe 5 souple facilite les opérations de mise en œuvre, en particulier dans les armoires, coffrets et passages où le câble doit suivre un cheminement précis. Avec un diamètre extérieur d’environ 7,1 mm et un rayon de courbure minimal de 20 fois le diamètre, il reste compatible avec de nombreuses configurations de pose dès lors que l’on respecte ses contraintes mécaniques. Cette souplesse est appréciable pour réaliser des cheminements propres sans rigidifier inutilement l’installation.

Caractéristiques électriques adaptées aux circuits de commande

Ce câble est donné pour une tension nominale de 300/500 V, ce qui le destine aux fonctions de commande et de liaison dans de nombreux ensembles électriques. Sa construction avec conducteur cuivre nu et isolation dédiée à cet usage en fait un câble cohérent pour les systèmes de pilotage, de transmission d’ordres et de raccordement de fonctions auxiliaires, lorsque l’on recherche une solution blindée avec conducteur de terre intégré.

Plage de température et données utiles pour le choix du câble

Pour la pose, la température admissible est comprise entre -5 et 70 °C. En service statique, ce câble peut fonctionner entre -15 et 70 °C, ce qui couvre une large part des usages courants en environnement technique intérieur. Son poids indicatif de 99 kg/km permet également d’anticiper plus facilement la manutention, le transport et le dimensionnement des supports. Ce câble de commande blindé 4G1 mm² constitue ainsi un choix pertinent pour les installations qui demandent à la fois souplesse, blindage et comportement CPR adapté.
