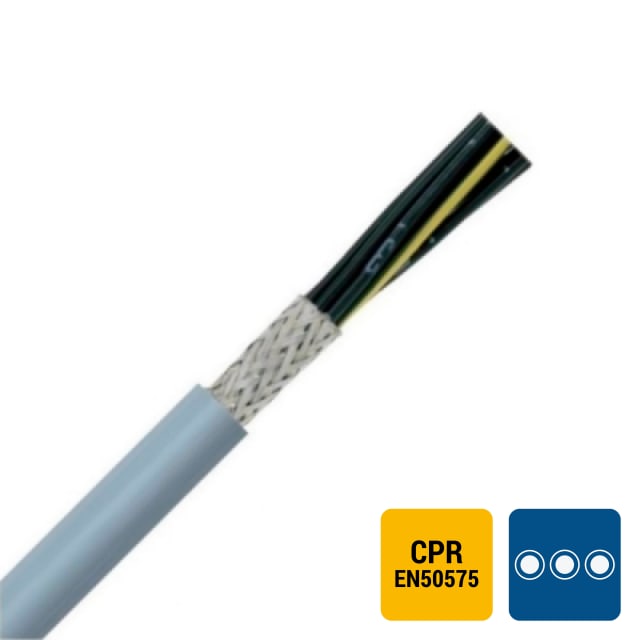

Câble de commande blindé PVC gris numéroté 5×0,75 mm²

Marque : SPECIALE KABEL Série : LiYCY-OZ SKU : 5498660 Réf. fabricant : LIYCY5X0,75-0Z-CCA B 1000

Câble de commande blindé LiYCY-OZ 5×0,75 mm² en cuivre souple, isolation et gaine PVC grise, conducteurs numérotés, tresse de blindage, adapté aux installations de commande en 300/500 V.

2.11

Par m

170 en stock

170 en stock

Quantité Prix Remise
0-2 2.11 0%
3-5 2.07 2%
6-10 2.05 3%
11+ 2.03 4%

Câble de commande blindé pour transmission de signaux et commandes

Ce câble de commande blindé PVC gris numéroté 5×0,75 mm² de type LiYCY-OZ est conçu pour les circuits de commande, de mesure, de signalisation et de liaison en environnement technique. Sa configuration en 5 conducteurs souples de 0,75 mm² permet d’alimenter et de transmettre des informations de commande dans les armoires, équipements automatisés, coffrets, machines et installations fixes ou faiblement mobiles, sans conducteur de protection intégré.

Blindage par tresse pour limiter les perturbations électromagnétiques

Son blindage global par tresse contribue à réduire l’influence des champs parasites sur les signaux transportés. Ce point est particulièrement utile lorsque le câble chemine à proximité d’appareillages, de circuits de puissance ou d’environnements électrotechniques où la stabilité des informations de commande est recherchée. Cette construction en fait une solution adaptée aux applications où la continuité et la lisibilité du signal comptent autant que la compacité du câblage.

Conducteurs souples numérotés pour un repérage plus rapide

Les 5 âmes en cuivre nu, de classe 5 souple, facilitent le câblage dans les équipements demandant une mise en œuvre précise. L’identification par numérotation simplifie le repérage conducteur par conducteur lors du raccordement, de la maintenance ou des extensions d’installation. La version OZ indique l’absence de conducteur vert/jaune, un choix pertinent pour les circuits de commande dédiés ne nécessitant pas de conducteur de protection dans le câble.

Isolation et gaine PVC pour une intégration propre en intérieur

L’isolation des conducteurs en PVC associée à une gaine extérieure PVC grise offre une présentation sobre et technique, bien adaptée aux armoires, tableaux, chemins de câbles et passages en locaux secs, humides ou légèrement contraints. Sa géométrie ronde et son diamètre extérieur d’environ 7,4 mm aident à obtenir un cheminement net, avec un encombrement maîtrisé dans les installations où l’espace disponible doit être optimisé.

Caractéristiques utiles à la pose et à l’exploitation

Ce câble de commande 300/500 V présente un rayon de courbure minimal de 20 fois le diamètre, ce qui doit être pris en compte lors de la pose pour préserver sa construction blindée. Il peut être installé entre -5 et 70 °C, et utilisé en service statique de -15 à 70 °C. Son poids d’environ 104 kg/km donne un bon repère pour anticiper la manutention, le passage en goulotte, le tirage et la préparation de chantier.

Classement CPR Cca pour les installations exigeant un câble identifié

Ce modèle bénéficie d’un classement de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Pour l’acheteur professionnel, cela permet d’identifier rapidement un câble de commande blindé avec classement CPR renseigné, utile dans les projets où la documentation technique du câblage doit être claire et cohérente avec les exigences du chantier. Cet élément est à vérifier avec l’ensemble de l’installation prévue et le mode de pose retenu.

Un format 5×0,75 mm² adapté aux automatismes et liaisons techniques

Avec sa section de 0,75 mm² et ses 5 conducteurs, ce câble LiYCY-OZ répond bien aux besoins de commande multiconducteurs dans les automatismes, capteurs, organes de pilotage, borniers, relais, interfaces et équipements de régulation. Il constitue un choix pertinent lorsque l’on recherche un câble de commande blindé PVC gris numéroté, souple, compact et simple à identifier au moment du raccordement comme lors des interventions ultérieures.

Documentation PDF

Aucune documentation disponible.

Caractéristiques techniques

Matériau de l'âmecuivre
Matériau de recouvrement du conducteurnu
Section nominale du conducteur0.75 mm²
Classe de construction de l'âmeClasse 5 = souple
Nombre de conducteurs5
Élément de toronnagenon
Avec conducteur de protectionnon
Isolation du conducteurPolyvinylchloride (PVC)
Identification du conducteurnombres
Marquage des conducteurs selon HD 308 S2non
Blindage globaltresse
Matériau de gaine extérieurePolyvinylchloride (PVC)
Couleur de gaine extérieuregris
Géométrie du câblerond
classe de réaction au feu selon EN 13501-6Cca
classe de production de fumée selon EN 13501-6s3 (production de fumée importante)
classe de gouttelettes/particules enflammées selon EN 13501-6d2 (gouttelettes / particules enflammées persistant> 10 s)
classe de production d'acide selon EN 13501-7a3
Tension nominale U500 V
Tension nominale Uo300 V
Poids104 kg/km
Diamètre extérieur approx.7.4 mm
Rayon de courbure min. (x * diamètre)20
Température de pose-5...70 °C
Température de service min./max., statique-15...70 °C
À quoi sert un câble de commande blindé LiYCY 5x0,75 mm² ?

Il sert surtout au câblage de commande, de signal et de liaison en environnement où il faut limiter les perturbations électromagnétiques grâce au blindage tressé. C’est un câble souple multiconducteur adapté aux installations de contrôle et d’automatisme.

Comment identifier les conducteurs de ce câble ?

Les conducteurs sont numérotés, ce qui facilite le repérage lors du raccordement. C’est pratique pour les tableaux, armoires et équipements où plusieurs fils doivent être identifiés rapidement.

Ce câble est-il adapté à une installation fixe ?

Oui, il est prévu pour des usages de commande et de transmission en pose fixe, avec une âme souple et une gaine PVC. Il faut toutefois respecter le rayon de courbure et les conditions de pose indiqués sur la fiche technique.

Peut-on l’utiliser en environnement industriel ou en présence de parasites ?

Oui, son blindage global en tresse est justement utile pour améliorer la tenue aux perturbations électriques. Il reste cependant important de réaliser une mise à la masse correcte du blindage selon l’application.

Quel type de raccordement faut-il prévoir pour le blindage ?

Le blindage doit être raccordé de manière adaptée à l’installation, le plus souvent via un presse-étoupe ou une terminaison de blindage prévue à cet effet. Le mode exact dépend du coffret, de l’appareil et des règles de câblage du site.

Ce câble est-il facile à poser dans des passages étroits ?

Oui, sa construction souple facilite le passage dans les chemins de câble, gaines et armoires. Il faut quand même respecter le diamètre extérieur et le rayon de courbure minimal pour éviter d’endommager le câble.
