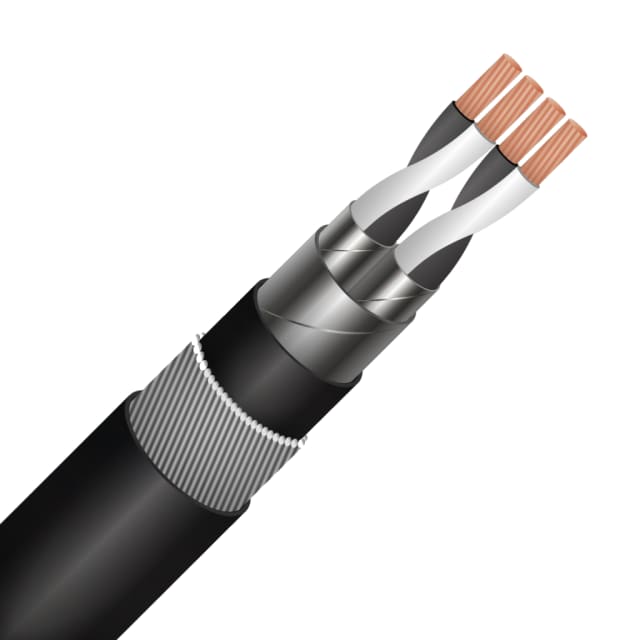

Câble blindé armé PE/PVC noir 12x2x1,3 Cca B3000

Câble blindé armé PE/PVC noir 12x2x1,3 pour l’instrumentation et les liaisons de contrôle

Ce câble blindé armé PE/PVC noir 12x2x1,3 appartient à la série RE4 et répond aux besoins des installations d’instrumentation, de mesure, de signalisation et de commande comportant de nombreuses liaisons distinctes. Sa composition en 12 paires, soit 24 conducteurs au total, facilite le transport organisé des signaux dans les armoires, locaux techniques, infrastructures industrielles et réseaux de contrôle où la séparation des circuits est essentielle.

Construction par paires avec 24 conducteurs souples de section 1,3 mm²

Sa structure en paires permet une distribution claire des signaux tout en simplifiant le repérage au câblage grâce à l’identification par couleur des conducteurs. Chaque âme en cuivre nu, de classe 5 souple, offre une mise en œuvre plus pratique dans les cheminements complexes, les passages techniques et les raccordements demandant de la maniabilité. La section nominale de 1,3 mm² convient aux usages de transmission et de contrôle nécessitant une bonne tenue électrique avec une organisation précise des circuits.

Double blindage pour limiter les perturbations sur les signaux

Ce câble dispose d’un blindage par paire ainsi que d’un blindage global par feuille. Cette configuration est particulièrement adaptée aux environnements où les signaux faibles ou sensibles doivent être mieux préservés des influences électromagnétiques extérieures. Le blindage individuel contribue à réduire les interactions entre paires, tandis que le blindage global apporte une barrière supplémentaire sur l’ensemble du câble. C’est un choix pertinent pour les réseaux d’instrumentation, de régulation et de transmission de données techniques en milieu exigeant.

Armure intégrée pour les parcours exposés et les installations techniques

L’armure renforce la protection mécanique du câble sur les parcours où les contraintes d’exploitation sont plus marquées. Elle constitue un atout pour les poses en environnement technique, dans les zones de circulation d’équipements, les passages sensibles ou les installations fixes nécessitant une enveloppe plus robuste qu’un câble standard non armé. Cette conception aide à sécuriser le cheminement lorsque le câble doit conjuguer protection des signaux et résistance mécanique accrue.

Isolation PE et gaine extérieure PVC noire pour une utilisation fixe

L’isolation principale en polyéthylène (PE) est associée à une gaine extérieure en PVC noir, une combinaison couramment recherchée pour les câbles d’instrumentation blindés armés. La gaine noire s’intègre facilement dans les installations techniques et protège efficacement l’ensemble de la construction. Avec un diamètre extérieur d’environ 24,2 mm, ce câble présente un format cohérent pour des faisceaux multipaires de forte capacité, tout en restant adapté aux poses fixes structurées.

Comportement au feu classé Cca s3 d2 a3

Ce modèle est classé Cca selon l’EN 13501-6, avec des niveaux s3, d2 et a3. Cette information est importante pour les prescripteurs et installateurs qui doivent sélectionner un câble conforme à une classe de réaction au feu identifiée dans un projet technique. Le classement communiqué permet d’intégrer ce câble dans une sélection produit rigoureuse lorsque la documentation de chantier ou le cahier des charges impose une désignation claire sur les performances de réaction au feu.

Contraintes de pose et données utiles pour le dimensionnement

Pour la préparation du chantier, ce câble présente un rayon de courbure minimal de 14 fois le diamètre. Cette donnée doit être prise en compte lors du tirage, de la réservation des passages et de l’organisation des courbes en chemin de câble ou en armoire. Sa plage de température de service en usage statique s’étend de -30 à 90 °C, ce qui le destine à des installations fixes soumises à des écarts thermiques notables. Ces caractéristiques aident à anticiper plus précisément la pose et l’encombrement sur site.

Un câble multipaire adapté aux installations de contrôle denses

Grâce à sa construction 12x2x1,3, à son blindage par paire et global, à son armure et à sa gaine PE/PVC noire, ce câble RE4 constitue une solution pertinente pour les installations de contrôle denses où la lisibilité du câblage, la protection des signaux et la protection mécanique doivent être réunies dans un seul produit. Il convient particulièrement aux projets où plusieurs boucles de mesure ou de commande doivent cohabiter dans un même câble sans multiplier les cheminements.
