Câble blindé armé PE/PVC Cca 2x2x1,3 RE3F2P1,3B-CCA

Câble blindé armé PE/PVC Cca 2x2x1,3 pour liaisons de mesure et de commande

Ce câble blindé armé PE/PVC Cca 2x2x1,3 appartient à la famille des câbles d’instrumentation à paires, conçus pour le transport de signaux de mesure, de contrôle et d’automatisme. Sa construction en 2 paires, soit 4 conducteurs au total, convient aux installations où la stabilité de transmission et la bonne séparation des circuits sont recherchées. La désignation RE3F2P1,3B-CCA correspond à une configuration avec isolation PE, blindage global et armure, adaptée aux environnements techniques où le câble doit conjuguer tenue mécanique et protection des signaux.

Construction par paires avec conducteurs câblés de section 1,3 mm²

Chaque conducteur présente une section nominale de 1,3 mm² avec une âme de classe 2 cablée, un choix pertinent pour obtenir un bon compromis entre tenue à l’installation et comportement en cheminement fixe. Le toronnage par paires favorise l’usage en circuits d’instrumentation, de commande et de transmission de signaux basse fréquence, tout en facilitant l’identification et l’organisation du câblage sur des installations structurées. L’identification des conducteurs par nombres apporte en plus une lecture claire lors du raccordement et de la maintenance.

Blindage global par feuille pour limiter les perturbations sur les signaux

Le blindage global par feuille constitue un atout important dans les environnements où circulent des perturbations électromagnétiques. Il contribue à préserver l’intégrité des informations transmises sur les paires et aide à limiter les influences parasites générées par les équipements voisins. Pour les applications de mesure, de régulation, de supervision ou de télécommande, cette conception apporte une solution cohérente lorsque la continuité et la lisibilité du signal priment sur un simple câble non blindé.

Armure intégrée pour les parcours exposés aux contraintes mécaniques

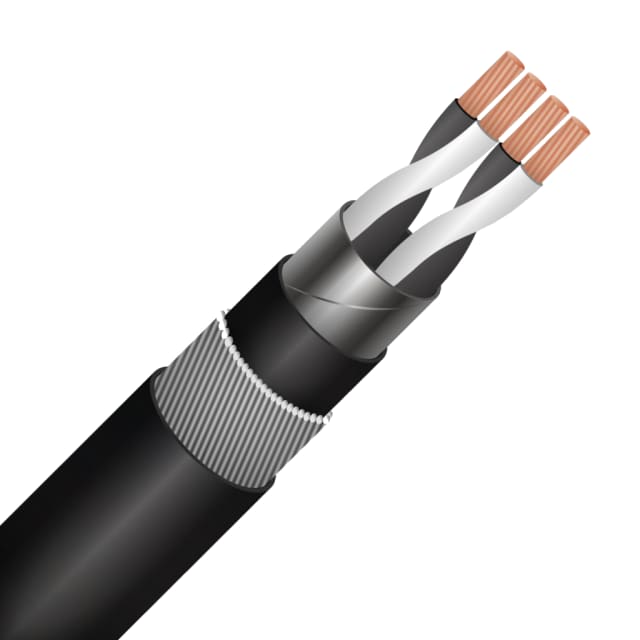

L’image produit met en évidence une construction armée, pensée pour les cheminements plus exigeants qu’un câblage intérieur standard. Cette armure ajoute une protection mécanique utile sur les parcours techniques, en gaine, en chemin de câble ou dans des zones plus sollicitées. Elle permet d’envisager ce câble blindé armé pour des installations où la robustesse du parcours compte autant que la performance électrique, notamment dans les environnements industriels, techniques ou tertiaires à forte densité d’équipements.

Isolation PE et gaine extérieure PVC pour une pose fixe polyvalente

L’isolation principale en polyéthylène (PE) participe à la bonne tenue diélectrique des conducteurs, tandis que la gaine extérieure en PVC complète l’ensemble avec une enveloppe adaptée aux usages fixes. Le diamètre extérieur approximatif de 16,31 mm doit être pris en compte pour le dimensionnement des accessoires et des passages. Avec un rayon de courbure minimal de 10 fois le diamètre, ce câble s’installe de manière maîtrisée sur les parcours préparés, en respectant les contraintes de cintrage afin de préserver sa structure interne.

Classement Cca s3 d2 a3 pour les projets exigeant un câble à réaction au feu déclarée

Ce modèle dispose d’un classement de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Ce point est particulièrement utile pour les projets où la sélection du câble impose une lecture précise des performances déclarées en matière de comportement au feu, de production de fumée, de gouttelettes enflammées et d’acidité. Pour un acheteur professionnel, cette identification claire facilite la comparaison entre variantes et la sélection du bon câble blindé armé PE/PVC en fonction du cahier des charges du chantier.

Format 2x2x1,3 adapté aux installations techniques structurées

Avec ses 2 paires et son poids indicatif de 465 kg/km, ce câble répond à des besoins de câblage instrumentés où la continuité du réseau, la lisibilité du repérage et la tenue du cheminement sont essentielles. Sa plage de température en service statique de -30 à 90 °C élargit son intérêt pour des installations fixes soumises à des ambiances techniques variées. Pour un projet nécessitant un câble blindé armé 2x2x1,3 à isolation PE, gaine PVC et classement Cca, cette version constitue un choix pertinent pour les circuits de signal, de commande et d’instrumentation.
