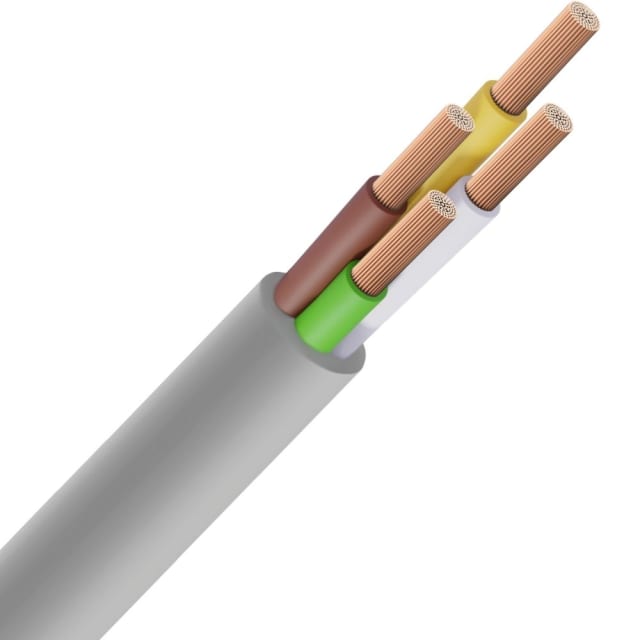

Câble de commande LIYY PVC gris DIN 47100 4×0,34 mm²

Câble de commande LIYY PVC gris DIN 47100 4×0,34 mm² pour signaux et liaisons de commande

Ce câble de commande LIYY 4×0,34 mm² est conçu pour les applications de transmission de signaux, de commande et de liaisons internes en environnement technique. Sa construction multiconducteur avec 4 âmes souples en cuivre nu et isolation PVC convient particulièrement aux armoires électriques, automatismes, équipements de contrôle, instrumentation légère et câblages de machines lorsque l’on recherche un câble compact, souple et facile à organiser.

Repérage DIN 47100 pratique pour le câblage multiconducteur

L’identification des conducteurs par couleur selon le principe DIN 47100 facilite le repérage des âmes lors du raccordement, des modifications de câblage et des opérations de maintenance. Sur un câble 4 conducteurs, ce type d’identification permet un travail plus lisible dans les borniers, interfaces de commande et circuits de signaux, tout en limitant les risques d’erreur de connexion dans les montages à plusieurs liaisons.

Âmes souples en cuivre nu pour une pose plus aisée

Grâce à ses conducteurs en cuivre de classe 5, ce câble LIYY offre une bonne souplesse à l’installation. Cette conception est adaptée aux passages en goulottes, chemins de câbles, coffrets et zones de câblage dense où la maniabilité compte autant que l’encombrement. Sa section nominale de 0,34 mm² répond bien aux circuits de commande, de mesure et de signalisation nécessitant un câble fin, rond et simple à travailler.

Gaine PVC grise compacte pour intégration en armoire et équipements

Sa gaine extérieure en PVC gris et sa géométrie ronde favorisent une intégration propre dans les ensembles électriques et électroniques. Avec un diamètre extérieur d’environ 4,9 mm, ce câble de commande LIYY reste peu encombrant, ce qui est un avantage dans les armoires, pupitres, coffrets de commande et faisceaux techniques. L’absence de blindage global convient aux installations où aucun écran n’est requis et où l’on privilégie la compacité et la simplicité de mise en œuvre.

Comportement au feu classé Cca pour installations techniques

Ce modèle dispose d’un classement de réaction au feu Cca avec niveaux s3, d2 et a3. Cette caractéristique apporte une information utile pour les projets où le comportement au feu du câble doit être identifié clairement. Pour l’installateur, cela permet de sélectionner plus facilement un câble de commande PVC gris adapté aux environnements techniques exigeant une désignation précise de sa classe de réaction au feu.

Tension assignée et conditions de service adaptées aux usages de commande

Le câble est donné pour une tension nominale de 300/500 V, ce qui le destine aux circuits de commande et de liaison correspondants à cette famille de produits. Il peut être posé entre -5 et 70 °C, avec une plage de service statique de -15 à 70 °C. Ces valeurs le rendent pertinent pour de nombreux montages intérieurs fixes ou faiblement mobiles, notamment dans les installations de contrôle, automatismes et câblages fonctionnels en locaux techniques.

Rayon de courbure à respecter pour une installation propre

Pour préserver la tenue mécanique du câble lors de la mise en œuvre, il convient de respecter un rayon de courbure minimal de 8 fois le diamètre extérieur. Les valeurs indicatives fournies sont de 39,2 mm en pose fixe et 73,5 mm en utilisation flexible. Ce point est important dans les passages serrés, les angles de coffrets et les raccordements d’équipements, car il aide à obtenir un cheminement plus propre et un câblage plus facile à maintenir dans le temps.
