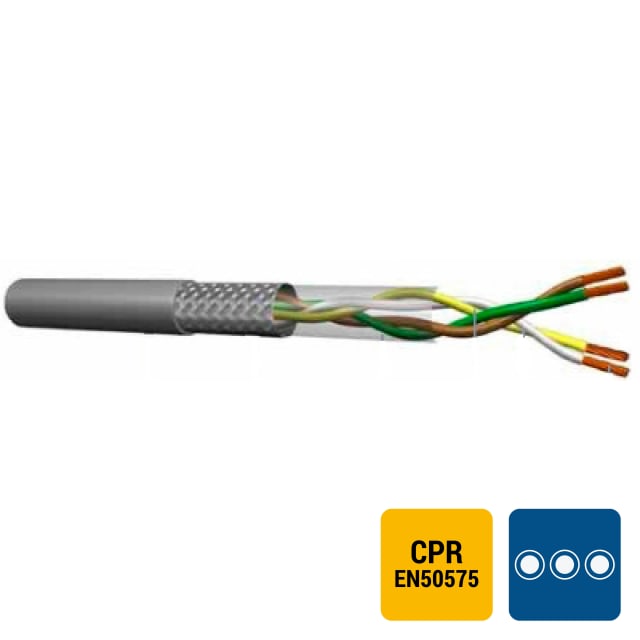

Câble blindé LIYCY PVC pairé gris 2x2x0,34 mm² DIN 47100

Câble blindé pairé pour la transmission de signaux et commandes sensibles

Le câble blindé LIYCY PVC pairé gris 2x2x0,34 mm² DIN 47100 est conçu pour les liaisons de commande, de signalisation et de transmission basse puissance nécessitant une bonne tenue face aux perturbations électromagnétiques. Sa construction en 2 paires torsadées avec blindage global par tresse convient particulièrement aux environnements où la stabilité du signal compte, par exemple dans les armoires, automatismes, équipements de mesure, circuits de contrôle et installations techniques intérieures.

Construction pairée 2x2x0,34 mm² pensée pour les signaux faibles

Avec 4 conducteurs répartis en 2 paires et une section nominale de 0,34 mm², ce câble répond aux besoins des raccordements de données, de consignes et de retours d’état sur de courtes et moyennes distances. Le toronnage par paires aide à limiter les influences parasites entre conducteurs, ce qui est recherché pour les circuits de commande et de sécurité. L’âme cuivre souple de classe 5 facilite en plus le passage en cheminement et le raccordement sur équipements compacts.

Blindage par tresse pour limiter les interférences électriques

Son blindage global par tresse constitue un atout important dans les installations proches de sources de perturbations, comme les appareillages de commutation, moteurs, coffrets électriques ou câblages techniques denses. Ce type de protection contribue à préserver la lisibilité des signaux et à réduire les risques de dysfonctionnement liés aux parasites. Pour les applications où la continuité d’information est essentielle, le choix d’un câble LIYCY blindé pairé apporte une solution adaptée et propre au câblage de commande.

Isolation et gaine PVC pour une pose intérieure polyvalente

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise forment un ensemble adapté aux usages courants en environnement intérieur technique. Sa géométrie ronde simplifie le passage dans les conduits, goulottes et enveloppes de protection. Le diamètre extérieur approximatif de 6,9 mm offre un bon compromis entre compacité et maniabilité, tandis que le poids de 60 kg/km reste cohérent pour des opérations de tirage, de coupe et de préparation sur chantier ou en atelier.

Repérage couleur selon DIN 47100 pour un câblage plus lisible

L’identification des conducteurs par couleur selon DIN 47100 facilite le repérage lors du raccordement, des contrôles et des interventions de maintenance. Sur un câble à paires, ce marquage aide à retrouver rapidement les bons conducteurs sans ambiguïté inutile, notamment dans les applications de commande ou de transmission multiconducteurs. Ce point est particulièrement appréciable lorsque plusieurs liaisons cohabitent dans un même coffret ou sur une même installation.

Caractéristiques électriques et mécaniques adaptées aux installations techniques

Ce câble présente une tension nominale Uo/U de 300/500 V. Il peut être mis en œuvre dans une plage de température de pose de -5 à 50 °C, avec une température de service statique de -15 à 70 °C. Son rayon de courbure minimal de 20 fois le diamètre doit être respecté pour préserver la structure des paires et du blindage lors de l’installation. L’absence de conducteur de protection confirme son usage orienté transmission, commande et signal, et non alimentation de protection.

Classification CPR Cca s3 d2 a3 pour les exigences de réaction au feu

Ce câble LIYCY-DIN bénéficie d’une classification CPR EN 50575 en Cca s3 d2 a3. Cette information est importante pour sélectionner un câble conforme aux exigences de réaction au feu prévues dans certains projets de câblage. Elle permet de mieux qualifier le comportement du produit en cas d’incendie en matière de contribution au feu, production de fumée, chute de gouttelettes enflammées et acidité des émissions. Pour un achat technique, cette donnée simplifie la validation du câble dans les dossiers de consultation et les choix de matériel.
