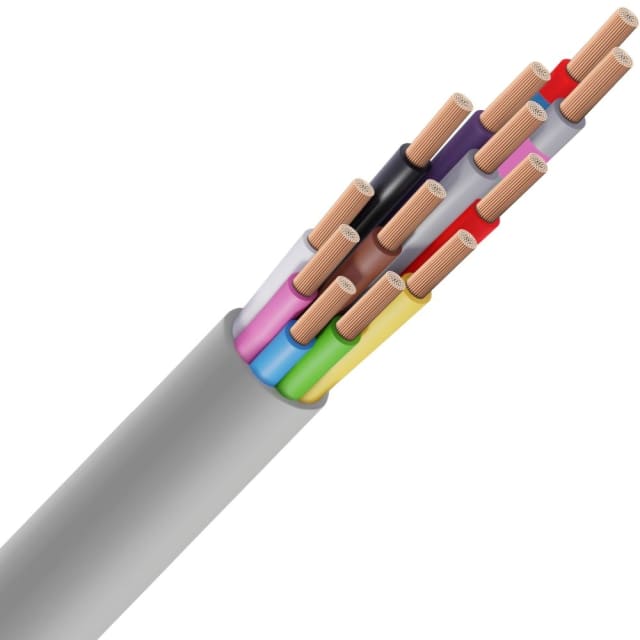

Câble de commande LIYY PVC gris 12×0,34 mm² DIN 47100

Câble de commande LIYY PVC gris 12×0,34 mm² pour transmission de signaux et de commandes

Ce câble de commande LIYY PVC gris 12×0,34 mm² DIN 47100 est conçu pour le transport de signaux, d’ordres de commande et d’informations basse fréquence dans les équipements électriques et électroniques. Sa configuration en 12 conducteurs souples permet de raccorder plusieurs fonctions au sein d’un même câble, ce qui simplifie le câblage des armoires, coffrets, appareils de mesure, automatismes et ensembles de commande.

Repérage des conducteurs par couleurs selon DIN 47100

L’identification par couleurs selon DIN 47100 facilite le repérage des 12 âmes lors du montage, du raccordement et des opérations de maintenance. Ce type de marquage est particulièrement apprécié dans les applications de commande et de signalisation où la lisibilité du câblage fait gagner du temps au moment de l’installation. L’absence de conducteur de protection confirme son positionnement comme câble de commande et de liaison technique, et non comme câble d’alimentation avec terre.

Âmes cuivre souples classe 5 pour un câblage plus pratique

Les conducteurs en cuivre nu de section 0,34 mm² bénéficient d’une construction souple de classe 5. Ce choix de conception rend le câble plus maniable dans les passages serrés, dans les chemins internes d’appareils et dans les montages nécessitant des courbes propres. Cette souplesse contribue à un travail de pose plus net, notamment dans les tableaux, équipements de régulation, machines et systèmes de connexion où l’encombrement doit rester maîtrisé.

Isolation PVC et gaine extérieure grise adaptées aux installations techniques

L’isolation des conducteurs en PVC et la gaine extérieure grise en PVC correspondent aux usages courants des câbles LIYY destinés aux environnements techniques intérieurs. La géométrie ronde et le diamètre extérieur d’environ 7,8 mm permettent une intégration régulière dans les goulottes, faisceaux et passages prévus pour les liaisons de commande. Le coloris gris s’intègre facilement dans les ensembles de câblage industriels et tertiaires où une présentation sobre et lisible est recherchée.

Format 12×0,34 mm² bien adapté aux automatismes, appareils et coffrets

Avec 12 conducteurs de 0,34 mm², ce câble convient aux montages qui exigent plusieurs voies de signal dans un encombrement contenu. Il répond bien aux besoins des automatismes, interfaces de commande, dispositifs de contrôle, instrumentation légère, balances, équipements électroniques et liaisons internes de coffrets. Cette section est souvent choisie lorsqu’il faut concilier compacité, souplesse de pose et nombre suffisant de conducteurs pour des circuits de commande distincts.

Caractéristiques électriques et comportement au feu pour une sélection plus précise

Ce câble présente une tension nominale Uo/U de 300/500 V. Il est également classé Cca s3 d2 a3 en réaction au feu, avec indication d’une production de fumée importante, de gouttelettes ou particules enflammées persistantes et d’une classe d’acidité a3. Ces informations permettent de sélectionner le produit avec davantage de précision lorsque le comportement au feu doit être pris en compte dans le choix d’un câble de commande PVC pour installation technique.

Rayon de courbure, température et pose en environnement fixe ou faiblement mobile

Le diamètre extérieur approximatif de 7,8 mm s’accompagne d’un rayon de courbure minimal de 8 fois le diamètre. Les valeurs indiquées de 117 mm en utilisation flexible ou mouvement libre et de 62,4 mm en pose stationnaire aident à préparer un cheminement cohérent sans contrainte excessive sur le câble. La température de pose s’étend de -5 à 70 °C, tandis que la température de service statique est donnée de -15 à 70 °C, ce qui en fait une solution adaptée aux installations fixes et aux usages demandant une certaine souplesse de manipulation lors du montage.
