Coude vertical AE34C vers AE35SC Ø75/63 – 0188343

Coude vertical de transition entre conduit rond et conduit ovale

Le coude vertical AE34C vers AE35SC Ø75/63 est un accessoire de distribution d’air conçu pour réaliser un changement de direction à 90° tout en assurant la transition entre un conduit rond AE34C et un conduit d’air ovale AE35SC. Il permet de raccorder un réseau en diamètre nominal 75 mm vers une section ovale compacte, pratique lorsque l’installation doit s’adapter à un passage réduit ou à une configuration technique plus contrainte.

Format 90° adapté aux réseaux de ventilation compacts

Grâce à sa géométrie verticale, ce coude facilite l’évolution du tracé dans les installations de ventilation résidentielle ou tertiaire légère, notamment lorsque le réseau doit monter, descendre ou contourner une réservation. Son raccordement côté rond et côté ovale permet d’intégrer facilement deux formes de conduits au sein d’un même réseau de distribution d’air, sans multiplier les pièces intermédiaires.

Compatibilité avec conduit rond 75 mm et canal ovale AE35SC

Ce modèle est prévu pour une connexion 1 en diamètre nominal 75 mm avec une longueur de travail effective de 143 mm, et pour une connexion 2 au format conduit d’air ovale. Les dimensions nominales du raccordement ovale sont de 100 mm en hauteur et 50 mm en largeur, tandis que le raccordement principal présente 143 mm de hauteur nominale et 114 mm de largeur nominale. Cette configuration aide à sécuriser le choix de la bonne pièce lors de la composition d’un réseau Air Excellent en passage rond vers semi-plat.

Raccordement par insertion pour une mise en œuvre directe

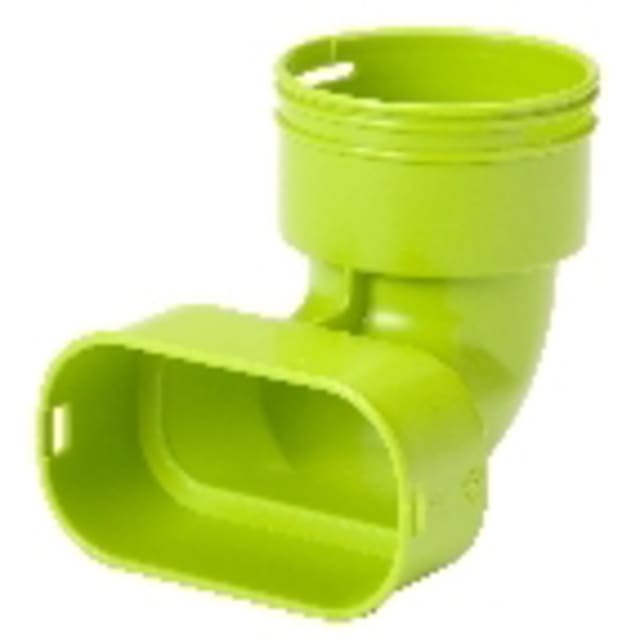

Les deux extrémités sont prévues pour un raccordement par insertion, ce qui simplifie l’assemblage dans le réseau de ventilation. Ce type de connexion convient particulièrement aux chantiers où la rapidité de pose et la continuité du cheminement d’air sont recherchées. La forme de la pièce, visible avec une entrée circulaire et une sortie ovale, permet d’orienter proprement le flux d’air dans un angle sans recourir à un assemblage plus encombrant.

Matière synthétique en polypropylène pour intégration en réseau

Fabriqué en matière synthétique avec un conduit en polypropylène, ce coude vertical est adapté aux environnements techniques de distribution d’air. Le polypropylène est couramment utilisé pour ce type d’accessoire en raison de sa bonne tenue dans les réseaux de ventilation et de sa légèreté, utile lors de la manipulation et du montage. Sa finition extérieure verte permet également une identification visuelle rapide au sein d’un ensemble de conduits techniques.

Pièce prévue pour une incorporation dans le béton

Ce coude AE34C vers AE35SC peut être incorporé dans le béton, ce qui en fait une solution pertinente pour les installations intégrées en dalle, en plancher ou dans certaines réservations structurelles. Cette caractéristique intéresse particulièrement les projets où la distribution d’air doit rester discrète tout en conservant un cheminement précis entre les différents tronçons du réseau.

Encombrement maîtrisé pour passages techniques restreints

Avec une longueur de 119 mm, ce coude de ventilation conserve un format compact qui aide à organiser plus facilement les changements de direction dans des zones peu accessibles. L’association d’une entrée ronde et d’une sortie ovale permet d’optimiser l’espace disponible, notamment dans les faux plafonds, gaines techniques ou zones de réservation où chaque centimètre compte pour conserver un réseau propre et cohérent.

Un accessoire utile pour structurer un réseau de distribution d’air

Ce coude vertical AE34C vers AE35SC s’adresse aux installations de ventilation qui exigent une transition nette entre conduit rond et conduit ovale avec un angle à 90°. Il convient pour compléter un réseau de conduits de ventilation dans une logique de distribution d’air organisée, en facilitant les changements de plan tout en conservant une compatibilité claire avec les sections de conduit correspondantes.
