Borne pour actionneur avec LED rouge 24 V pour signalisation claire en armoire

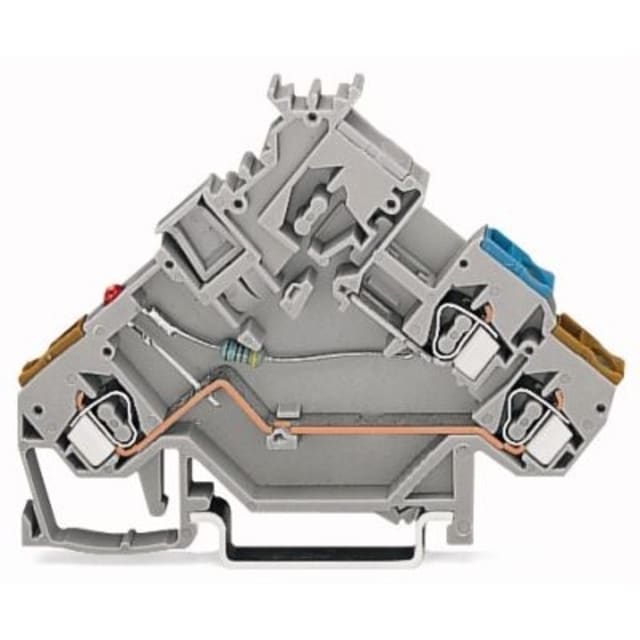

Cette borne WAGO pour actionneur à LED rouge 24 V est conçue pour le raccordement d’actionneurs 2 conducteurs sur rail DIN 35 mm. Sa LED rouge intégrée permet une lecture visuelle immédiate de l’état du circuit, un avantage très concret pour le repérage et le contrôle en tableau électrique. Son format étroit de 5 mm aide à conserver une implantation compacte tout en gardant une signalisation bien visible sur la rangée de bornes.

Raccordement à ressort à cage pour un câblage rapide et propre

Le double raccordement à ressort à cage facilite les opérations de câblage et de maintenance, avec une connexion adaptée aux conducteurs rigides, souples et multibrins dans les sections prévues. La borne accepte notamment les conducteurs monofilaire, multifilaire et brins fins de 0,08 à 2,5 mm², ainsi que les conducteurs souples avec gaine de 0,25 à 1,5 mm². Ce principe de connexion est particulièrement intéressant pour obtenir un câblage net, régulier et efficace dans les tableaux de distribution et d’automatisme.

Configuration 1 étage avec 3 points de connexion pour une intégration fonctionnelle

Cette borne dispose d’un seul étage avec 3 réglettes à bornes par étage, ce qui convient aux montages nécessitant un raccordement structuré d’actionneur avec visualisation par LED. L’architecture n’intègre pas de pontage interne entre étages, ni de raccordement traversant, ce qui permet de conserver une logique de câblage claire et maîtrisée selon l’organisation du tableau. Elle est ainsi adaptée aux ensembles où la lisibilité des connexions compte autant que la compacité.

Format compact pour tableaux électriques et montage sur rail DIN 35 mm

Avec une largeur de 5 mm, une hauteur de 80 mm et une profondeur de 55,5 mm, cette borne trouve facilement sa place dans les coffrets et armoires où l’espace disponible doit être optimisé. Le montage sur rail DIN 35 mm simplifie l’intégration dans les ensembles standards de distribution, de commande et de protection. Son encombrement maîtrisé en fait un bon choix pour compléter une rangée de bornes sans alourdir l’implantation.

Caractéristiques électriques adaptées aux circuits 24 V

Prévue pour une tension de dimensionnement de 24 V et un courant de dimensionnement de 20 A, cette borne répond aux besoins des circuits basse tension de commande et d’actionnement nécessitant une indication lumineuse rouge. Elle s’intègre naturellement dans les applications de tableaux électriques où la visualisation de présence ou d’état sur ligne 24 V apporte un vrai confort d’exploitation lors du repérage, du test ou de l’intervention.

Corps isolant thermoplastique et tenue thermique élevée

Le corps isolant en thermoplastique est prévu pour une température de service pouvant atteindre 105 °C. La matière d’isolation est classée UL 94 V0, ce qui correspond à une exigence recherchée dans les environnements techniques où le choix des composants de raccordement doit rester cohérent avec les contraintes d’intégration en coffret. Cette conception permet d’utiliser la borne dans des ensembles électriques demandant une bonne tenue thermique et une exécution propre en face avant comme en profondeur.

Une borne dédiée aux actionneurs pour un câblage plus lisible

Cette borne pour actionneur avec LED rouge est particulièrement pertinente lorsque l’objectif est de rendre le câblage plus facile à interpréter au premier regard. Les introductions du conducteur en couleur et la présence de la LED participent à une meilleure lecture fonctionnelle du bornier, ce qui aide à limiter les hésitations lors du repérage des circuits. Pour les intégrateurs, tableautiers et professionnels de la maintenance, c’est un composant bien adapté aux montages soignés, compacts et clairement organisés.
