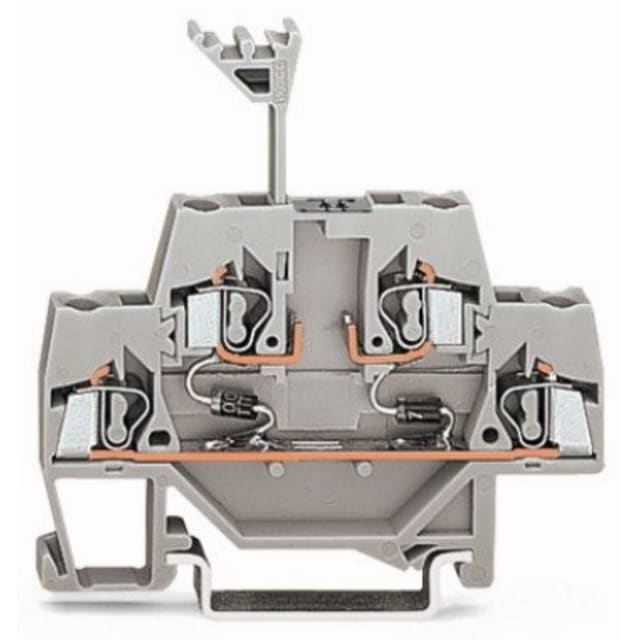

Borne à diode 2 étages 2,5 mm² sur rail DIN 280-942/281-488

Borne à diode 2 étages pour intégration en tableau sur rail DIN

Cette borne à diode 2 étages 2,5 mm² est conçue pour le câblage fonctionnel et l’intégration de composants directement sur rail DIN 35 mm. Sa configuration à double niveau permet de regrouper deux points de connexion dans un encombrement réduit, ce qui facilite l’organisation des circuits dans les tableaux électriques et les coffrets de commande. Sa conception avec diodes intégrées en fait une solution adaptée aux montages nécessitant un sens de circulation défini du courant au sein du bornier.

Configuration avec 2 diodes intégrées pour fonctions de séparation et de protection de circuit

Le produit intègre 2 diodes de type 1N4007, avec anode en partie haute. Cette architecture est particulièrement intéressante pour les applications de signalisation, de découplage, d’isolement fonctionnel ou d’adaptation de certains circuits de commande. L’intégration directe des diodes dans la borne permet de gagner du temps au montage, d’éviter l’ajout de composants séparés sur le câblage et de conserver une implantation propre dans l’armoire.

Raccordement à ressort à cage pour un câblage rapide et compact

Le raccordement à ressort à cage est adapté aux environnements de câblage où la rapidité d’installation et la bonne tenue des conducteurs sont recherchées. Cette borne accepte des conducteurs monofilares de 0,08 à 2,5 mm², des conducteurs souples sans gaine de 0,08 à 2,5 mm², ainsi que des conducteurs souples avec embout de 0,25 à 1,5 mm². Cette plage de raccordement apporte de la souplesse pour les circuits de commande, d’automatisme ou de distribution de faible intensité dans les tableaux.

Double étage pratique pour optimiser l’espace dans les coffrets

Avec ses 2 réglettes à bornes par étage, cette borne permet d’augmenter la densité de raccordement sans multiplier les accessoires ni allonger les lignes de bornier. Ce format est particulièrement utile lorsque l’espace disponible sur rail est compté, tout en conservant une lecture claire du câblage. Dans une armoire électrique, cette implantation contribue à structurer plus efficacement les départs et les interconnexions techniques.

Montage direct sur rail DIN 35 mm pour tableaux et armoires électriques

Prévue pour un montage sur rail DIN 35 mm, cette borne est compatible avec les rails 35 x 15 et 35 x 7,5. Elle s’intègre ainsi facilement dans la majorité des coffrets, tableaux de distribution et armoires de commande utilisant ce standard. Ce type de fixation simplifie le positionnement du bornier, les opérations de maintenance et les extensions futures du câblage lorsque l’installation évolue.

Caractéristiques électriques adaptées aux circuits de commande

Cette borne à diode présente une tension de dimensionnement de 250 V et un courant nominal de 0,5 A. Ces caractéristiques la destinent à des usages de commande, de signal ou d’interface, plutôt qu’à des circuits de puissance. Le choix d’une borne de composant dédiée permet de réaliser un montage plus lisible et mieux structuré lorsque des fonctions électroniques simples doivent être intégrées directement dans le bornier.

Format gris sobre pour un repérage cohérent dans les ensembles de bornes

Sa finition grise s’intègre naturellement dans les ensembles de bornes pour tableaux électriques et permet de conserver une présentation homogène du câblage. Pour l’installateur comme pour le technicien de maintenance, ce type de borne de composant est particulièrement pertinent lorsque l’on souhaite combiner compacité, fonction diode intégrée et raccordement direct sur rail DIN dans une logique de câblage propre et rationnelle.
