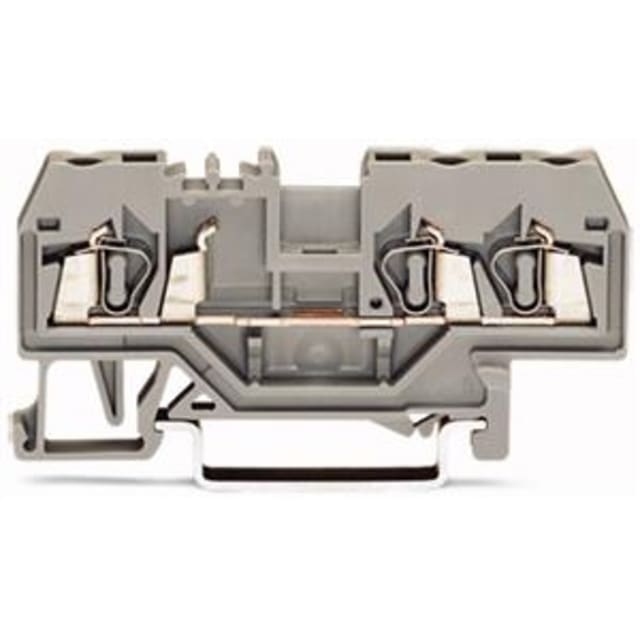

Borne de passage 3 conducteurs 2,5 mm² rail DIN 280-650

Borne de passage 3 conducteurs 2,5 mm² pour câblage sur rail DIN

Cette borne de passage 3 conducteurs 2,5 mm² est conçue pour la distribution et le raccordement ordonné des conducteurs dans un tableau électrique. Son format pour rail DIN 35 mm permet une intégration simple dans les coffrets et armoires, avec un encombrement réduit grâce à sa largeur de 5 mm. Elle convient particulièrement aux montages où il faut regrouper plusieurs départs dans un espace optimisé, sans alourdir l’implantation.

Connexion à ressort à cage pour un câblage rapide et net

Le raccordement à ressort à cage de type CAGE CLAMP facilite l’insertion des conducteurs et contribue à un câblage propre, régulier et pratique en atelier comme sur chantier. Cette technologie est adaptée aux conducteurs monofiliaires, multifilaires et à brins fins, avec ou sans gaine selon les sections prévues. Elle permet de raccorder des sections de 0,08 à 2,5 mm², ce qui apporte une bonne souplesse d’utilisation sur de nombreux circuits de commande et de distribution.

Configuration 3 conducteurs idéale pour les tableaux compacts

Avec ses 3 points de connexion sur un seul étage, cette borne répond efficacement aux besoins de repiquage ou de transit dans les ensembles modulaires. Elle permet d’organiser les liaisons de manière plus lisible dans les tableaux, tout en limitant la place occupée sur le rail. Le marquage central facilite également l’identification des circuits, un atout appréciable pour le repérage, la maintenance et les interventions ultérieures.

Caractéristiques électriques adaptées aux circuits de distribution

Cette borne de passage est donnée pour un courant nominal de 24 A et une tension de dimensionnement de 800 V. Ces valeurs la rendent adaptée aux applications de raccordement nécessitant une borne compacte mais capable d’accompagner des montages électriques structurés. Pour l’intégrateur ou le câbleur, cela permet de sélectionner une borne cohérente avec de nombreux besoins de transit et de répartition dans les tableaux électriques.

Format série 280 pensé pour une implantation dense

Issue de la série 280, cette borne se distingue par ses dimensions compactes, avec une hauteur de 64 mm et un corps isolant en thermoplastique. Son profil fin simplifie la création de rangées de bornes denses et bien alignées sur rail DIN 35 x 15 ou 35 x 7,5. C’est une solution particulièrement intéressante lorsque l’espace disponible dans le coffret est limité et que l’on recherche une implantation claire des conducteurs.

Utilisation avec différents types de conducteurs jusqu’à 2,5 mm²

Cette borne accepte les conducteurs monofiliaires, multifilaires et à brins fins dans une plage de 0,08 à 2,5 mm², avec prise en charge des conducteurs à brins fins avec gaine jusqu’à 2,5 mm². Cette polyvalence permet de l’intégrer dans des configurations variées, aussi bien pour des circuits de commande que pour des liaisons de distribution interne. Elle constitue ainsi un choix pertinent pour homogénéiser le bornier tout en gardant une bonne compatibilité de câblage.

Repérage visuel immédiat et tenue en environnement technique

Sa couleur orange assure une identification visuelle rapide dans le tableau, utile pour distinguer certaines fonctions ou zones de raccordement selon l’organisation retenue. La température de service annoncée jusqu’à 105 °C permet son emploi dans des environnements techniques exigeant une borne adaptée aux contraintes thermiques des équipements électriques. L’ensemble en fait une borne de passage particulièrement pratique pour un câblage structuré, compact et facile à repérer.
