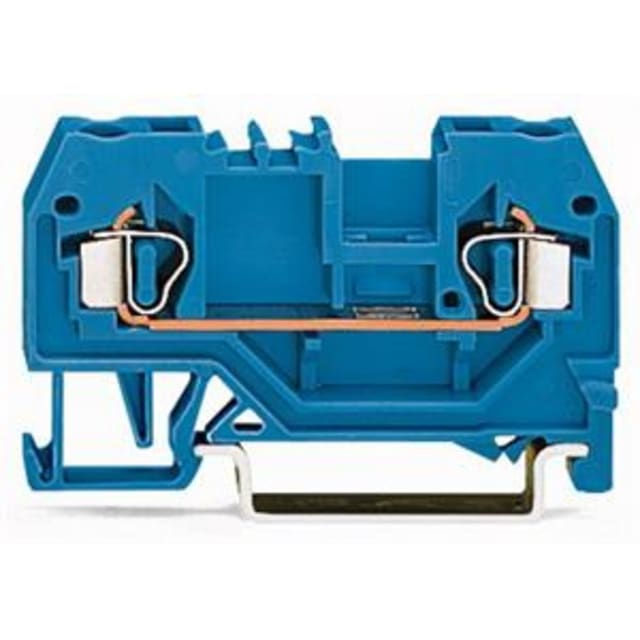

Borne de passage 2 conducteurs Ex i 2,5 mm² 280-904

Borne de passage 2 conducteurs pour tableaux électriques et rail DIN

Cette borne de passage WAGO pour 2 conducteurs est conçue pour le câblage de tableaux électriques sur rail DIN 35 mm. Son format compact de 5 mm de large permet d’optimiser l’occupation du rail tout en conservant une implantation claire et ordonnée. Avec sa conception dédiée au passage de conducteurs jusqu’à 2,5 mm², elle s’intègre parfaitement dans les ensembles de distribution, de commande et d’interconnexion où la densité de raccordement doit rester maîtrisée.

Version adaptée aux applications Ex i avec repérage clair

Cette borne est prévue pour les applications Ex i et se distingue par son corps bleu, immédiatement identifiable dans l’armoire. Ce code couleur facilite le repérage des circuits concernés et aide à structurer un bornier de manière plus lisible lors du montage, de l’entretien ou des extensions futures. Le marquage central contribue également à une organisation plus nette du câblage dans les tableaux et coffrets.

Technologie de raccordement à ressort à cage CAGE CLAMP

Le raccordement à ressort à cage sur les deux points de connexion permet un câblage rapide et régulier, sans dépendre d’un serrage par vis. Cette technologie est particulièrement appréciée pour les montages en série et les interventions sur tableau, car elle simplifie l’insertion des conducteurs et favorise une connexion pratique sur des installations où la précision d’exécution compte. Elle convient aussi bien aux opérations de câblage initial qu’aux modifications de circuits.

Compatibilité avec plusieurs types de conducteurs jusqu’à 2,5 mm²

La borne accepte les conducteurs monofilares, multifilaires ainsi que les conducteurs à brins fins, avec ou sans gaine, de 0,08 à 2,5 mm². Cette plage de raccordement apporte une vraie souplesse sur chantier comme en atelier, en permettant d’utiliser la même borne sur différents départs de commande, de signalisation ou de distribution de faible section. Pour l’installateur, cela simplifie la préparation du bornier et limite les changements de références selon la nature du fil employé.

Capacité électrique adaptée aux circuits de commande et de distribution

Avec un courant nominal de 24 A et une tension assignée de 800 V, cette borne de passage répond aux besoins de nombreux montages de tableaux électriques nécessitant une interconnexion compacte et bien structurée. Son unique étage avec 2 réglettes à bornes permet de réaliser un passage simple et direct entre deux conducteurs, tout en gardant une lecture immédiate du cheminement dans le bornier.

Montage simple sur rail DIN 35 x 15 et 35 x 7,5

Prévue pour une pose sur rail DIN 35 x 15 et 35 x 7,5, cette borne s’intègre facilement dans les configurations courantes d’armoires et de coffrets. Sa hauteur de 53 mm favorise une implantation compacte sans compliquer l’accès lors du câblage. Ce format la rend adaptée aux ensembles où l’espace disponible doit être exploité avec méthode, notamment dans les tableaux de distribution et les applications industrielles nécessitant un bornier proprement organisé.

Corps isolant thermoplastique pour environnements techniques exigeants

Le corps isolant en thermoplastique est prévu pour une température de service pouvant atteindre 105 °C, ce qui permet d’envisager son intégration dans des ensembles électriques soumis à des contraintes thermiques significatives. Ce niveau de tenue complète utilement son usage en coffret ou tableau, lorsque les appareillages voisins, la densité de montage ou les conditions d’exploitation imposent de sélectionner des composants adaptés à un environnement technique soutenu.
