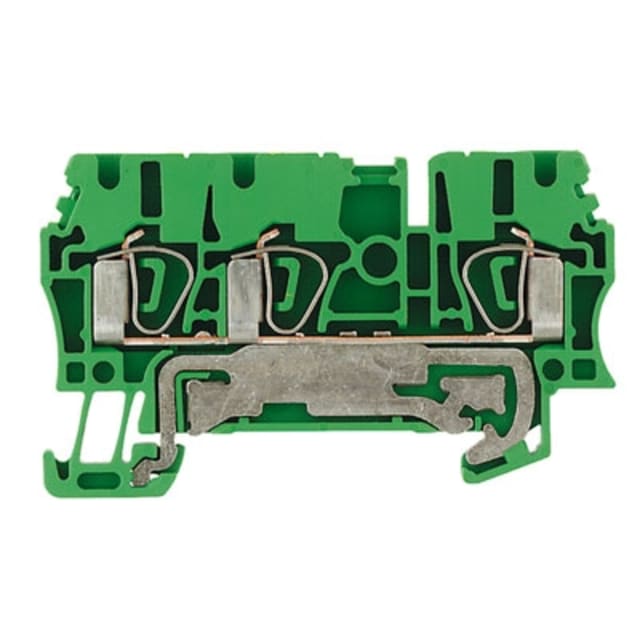

Borne de terre 2,5 mm² pour rail DIN en armoire et coffret

La borne de terre ZPE 2.5/3AN est conçue pour le raccordement du conducteur de protection dans les ensembles de distribution, coffrets et armoires électriques. Son format compact de 5,1 mm de large permet de densifier l’implantation sur rail DIN 35 mm tout en conservant un repérage immédiat grâce au corps vert/jaune. C’est une solution particulièrement adaptée lorsque l’on recherche un bornier de terre étroit, lisible et simple à intégrer dans une rangée de borniers.

Raccordement à ressort à cage pour un câblage rapide et net

Cette borne utilise un mode de raccordement à ressort à cage, apprécié pour accélérer le câblage et maintenir une connexion régulière dans les tableaux électriques. Elle accepte les conducteurs monofilares, multifilaires et brins fins dans une plage de 0,5 à 4 mm², avec prise en charge des conducteurs souples avec gaine de 0,5 à 2,5 mm². Ce principe de connexion convient bien aux montages où l’on souhaite gagner du temps à l’atelier tout en gardant un câblage ordonné.

Trois points de connexion sur un seul étage

Avec 3 points de raccordement sur un seul étage, cette borne de terre facilite la distribution du conducteur de protection sans multiplier inutilement les modules. Cette configuration est utile pour regrouper plusieurs liaisons PE sur un encombrement réduit, notamment dans les coffrets où chaque millimètre disponible compte. Elle permet d’organiser plus proprement les reprises de terre dans les applications de commande, de distribution ou d’automatisme.

Format compact pour implantation dense

Ses dimensions de 64,5 mm de hauteur, 38,5 mm de profondeur et 5,1 mm de largeur en font une borne facile à intégrer dans des ensembles compacts. Le montage sur rail DIN 35 mm simplifie l’installation dans les configurations standards du marché. Ce faible encombrement est un vrai atout pour les intégrateurs, tableautiers et installateurs qui doivent optimiser l’espace disponible sans sacrifier la clarté du câblage de terre.

Conçue pour les environnements techniques exigeants

Le corps isolant en thermoplastique est prévu pour une température de service étendue de -50 à 120 °C. Cette amplitude permet d’envisager son utilisation dans des environnements industriels ou techniques soumis à des écarts thermiques importants. La borne convient ainsi aux installations où la tenue en température du matériel de raccordement fait partie des critères de sélection, que ce soit dans une armoire de process, un coffret machine ou une distribution auxiliaire.

Identification claire de la fonction de mise à la terre

Son code couleur vert/jaune permet d’identifier immédiatement la fonction de mise à la terre dans le bornier. Cette lecture visuelle rapide facilite aussi bien le montage initial que les opérations de contrôle, de maintenance et d’évolution d’installation. Pour les professionnels qui interviennent sur des tableaux comprenant de nombreux circuits, cette différenciation améliore la lisibilité globale et aide à structurer un câblage plus intuitif.

À prévoir pour une installation complète

Cette borne de terre nécessite une plaque de fermeture, point important à anticiper lors de la préparation du bornier. Ce détail compte dans le choix des accessoires afin de finaliser une rangée propre et correctement configurée. Pour un achat sans erreur, il faut retenir qu’il s’agit d’une borne de terre 1 étage, 3 connexions, pour conducteurs jusqu’à 4 mm², destinée au montage sur rail DIN et pensée pour les montages où compacité et organisation du PE sont prioritaires.
