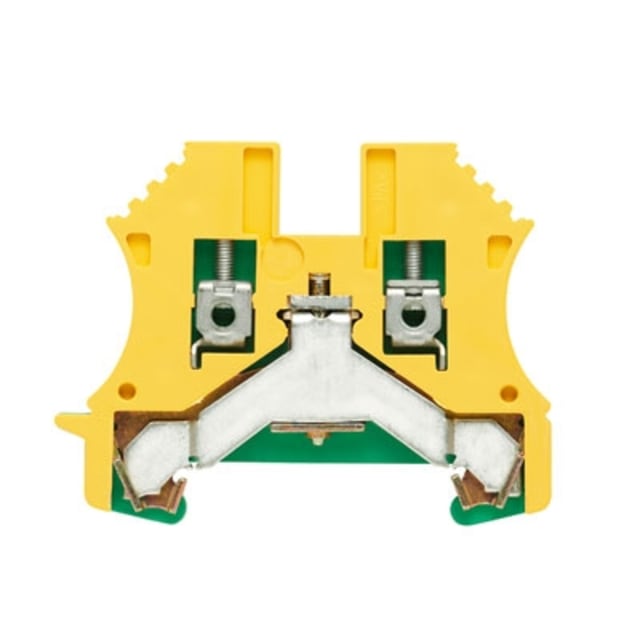

Borne de terre à vis 2,5 mm² 800 V 1010000000

Borne de terre à vis 2,5 mm² pour raccordement sur rail DIN 35 mm

Cette borne de terre à vis 2,5 mm² est conçue pour réaliser un raccordement de protection clair, compact et parfaitement intégré dans les ensembles sur rail DIN 35 mm. Son format étroit de 5,1 mm permet d’optimiser l’espace dans l’armoire ou le coffret, tout en conservant une implantation lisible des circuits de mise à la terre. Sa conception en vert/jaune facilite l’identification immédiate de la fonction PE lors du câblage, de la maintenance ou des extensions d’installation.

Connexion à vis précise pour conducteurs souples, rigides et multibrins

Le raccordement à vis convient aux conducteurs monofilaire, multifilaire et à brins fins dans une plage de section de 0,5 à 4 mm² selon le type d’âme, avec prise en charge des conducteurs souples avec gaine jusqu’à 2,5 mm². Cette polyvalence simplifie le choix sur chantier ou en atelier, en permettant d’utiliser la même borne de terre dans de nombreuses configurations de câblage. Les deux points de raccordement sur un seul étage apportent une solution pratique pour organiser la continuité de terre sans multiplier les composants.

Format compact et intégration soignée dans les coffrets électriques

Avec une hauteur de 60 mm et une profondeur de 46,5 mm, cette borne de terre offre un encombrement maîtrisé pour les tableaux, coffrets et ensembles de distribution où chaque millimètre compte. Son montage sur rail DIN 35 mm favorise une pose rapide et ordonnée dans les rangées de bornes. Ce profil compact est particulièrement intéressant pour les installations tertiaires, industrielles et techniques nécessitant une densité de câblage élevée sans sacrifier la lisibilité de l’ensemble.

Adaptée aux environnements techniques exigeants en température

Le corps isolant en thermoplastique est prévu pour une température de service continue de -60 à 130 °C. Cette large plage d’utilisation en fait une borne de terre adaptée aux environnements soumis à des variations thermiques importantes, qu’il s’agisse d’armoires installées en zones techniques, de machines, d’équipements de process ou d’installations électriques exposées à des conditions sévères. Elle répond ainsi aux besoins des intégrateurs et installateurs recherchant une borne PE compatible avec des contraintes d’exploitation étendues.

Conçue pour une fonction de terre dédiée et une identification immédiate

Cette borne est dédiée à la fonction PE et ne remplit pas une fonction PEN. Elle est destinée à la mise à la terre des conducteurs de protection dans une architecture de bornier simple, lisible et cohérente. Sa couleur vert/jaune permet de repérer sans ambiguïté le cheminement des liaisons de terre à l’intérieur du coffret. Ce point est essentiel pour structurer correctement un bornier, faciliter les interventions et réduire les risques d’erreur lors des opérations de raccordement.

Configuration à 1 étage avec 2 connexions pour une distribution rationnelle

La borne dispose d’un étage unique avec deux points de connexion, ce qui permet de raccorder efficacement les conducteurs de protection dans une logique de distribution compacte. Cette configuration convient particulièrement aux montages où l’on recherche un bornier de terre simple à intégrer, sans complexité inutile. Elle aide à maintenir une organisation propre des départs et retours de terre, tout en conservant un accès direct aux vis de serrage pour les opérations de câblage et de reprise éventuelle.

Point d’attention pour la composition du bornier

Une plaque de fermeture est nécessaire pour compléter correctement l’assemblage du bornier. Cet élément est à prévoir lors de la conception ou de la préparation de la commande afin d’obtenir une finition propre et une intégration complète sur le rail. Pour l’installateur, c’est un détail important qui permet d’anticiper la constitution du jeu de bornes dès la phase de montage et d’éviter les oublis au moment de l’équipement du coffret.
