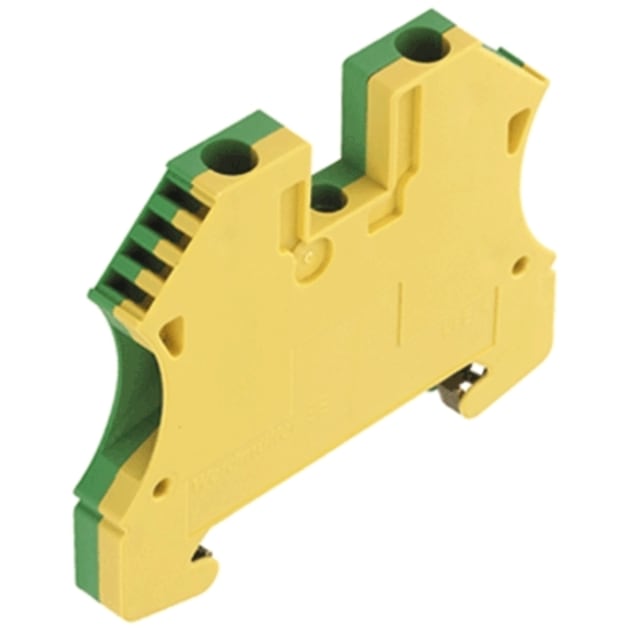

Borne de terre à vis 4 mm² pour raccordement PE sur rail DIN

La borne de terre à vis WPE 4 est conçue pour réaliser un raccordement de protection fiable et clair dans les ensembles de câblage sur rail DIN 35 mm. Sa fonction dédiée à la mise à la terre permet d’identifier immédiatement le potentiel PE grâce à son corps vert/jaune, tout en conservant un encombrement réduit dans l’armoire. Cette borne 1 étage avec 2 points de connexion convient aux montages où la continuité de terre doit être simple à organiser, lisible et compacte.

Connexion à vis adaptée aux sections courantes jusqu’à 6 mm²

Ce modèle accepte les conducteurs monofiliaires, multifilaires et les brins fins dans une plage de 0,5 à 6 mm² selon le type de conducteur, avec prise en charge des conducteurs souples avec gaine de 0,5 à 4 mm². Ce format en fait une solution pratique pour de nombreux travaux de câblage de coffrets, tableaux et armoires, en particulier lorsque l’on recherche une borne de terre 4 mm² capable de couvrir plusieurs configurations de fils sans changer de référence à chaque circuit.

Format étroit pour optimiser l’implantation dans le tableau

Avec une largeur de seulement 6,1 mm, une hauteur de 56 mm et une profondeur de 46,5 mm, cette borne de terre à vis permet de conserver une implantation dense tout en gardant une bonne lisibilité des rangées de bornes. Son montage sur rail DIN TS 35 facilite l’intégration dans les architectures standards d’installation et de raccordement. C’est un choix pertinent lorsque l’espace disponible dans le coffret est compté, sans renoncer à une borne PE dédiée.

Tenue électrique adaptée aux ensembles de connexion et de câblage

La WPE 4 est donnée pour une tension nominale de 800 V au bornier adjacent, avec une section nominale de 4 mm². Cette configuration répond bien aux besoins des applications de connexion et de câblage où la séparation claire des potentiels et la cohérence du repérage des conducteurs de protection sont essentielles. Le raccordement à vis reste particulièrement apprécié dans les montages techniques nécessitant un serrage mécanique direct et une mise en œuvre familière pour les installateurs.

Corps isolant thermoplastique avec comportement au feu V-0

Le corps isolant est réalisé en matériau thermoplastique de type Wemid, avec un classement d’inflammabilité V-0. Cette conception contribue à l’intégration de la borne dans des environnements électriques techniques où le choix des matériaux compte autant que la compacité. Pour l’installateur, cela signifie une borne de terre pour rail DIN pensée pour s’intégrer proprement dans les équipements de raccordement modernes, sans accessoire de fermeture obligatoire.

Large plage de température pour environnements techniques exigeants

Cette borne de terre est prévue pour une température de service continue de -60 à +130 °C. Une telle amplitude permet d’envisager son emploi dans des contextes d’installation variés, y compris lorsque les conditions thermiques imposent de sélectionner des composants de raccordement adaptés. Pour les professionnels, c’est un point important dans le choix d’une borne PE à vis destinée à rester cohérente avec les contraintes d’un coffret ou d’une armoire électrique.

Solution claire pour la mise à la terre dans les rangées de bornes

Grâce à sa conception dédiée au conducteur de protection, cette borne facilite l’organisation des circuits de terre dans les ensembles de distribution et de commande. Le repérage visuel immédiat, le montage sur rail DIN 35 mm et les deux points de connexion sur un seul étage en font une borne particulièrement adaptée aux besoins de mise à la terre, de raccordement et de distribution PE dans les installations électriques. Elle convient aux professionnels recherchant une borne de terre à vis compacte, explicite dans son usage et simple à intégrer dans une rangée existante.
