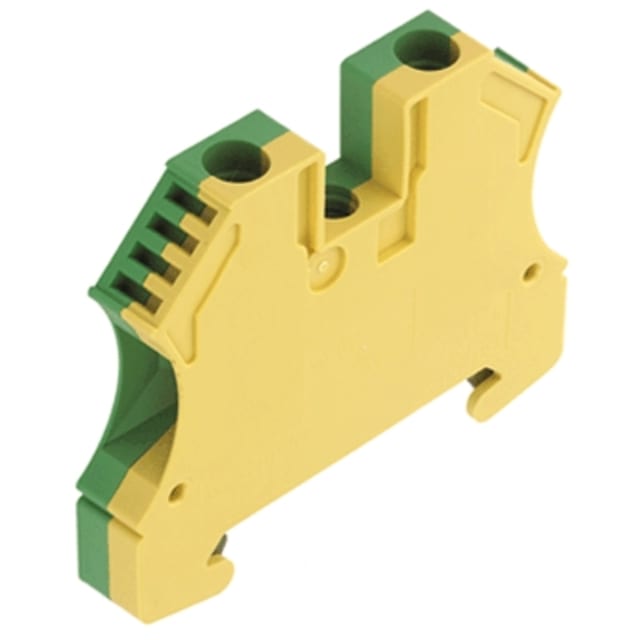

Borne de terre à vis 6 mm² 800 V WPE 6 1010200000

Borne de terre à vis 6 mm² pour raccordement PE sur rail DIN

La borne de terre à vis WPE 6 est conçue pour réaliser un raccordement de protection clair, compact et sécurisé dans les coffrets et armoires électriques. Cette borne de terre vert/jaune s’installe sur rail DIN 35 mm et convient aux applications de mise à la terre nécessitant une connexion PE dédiée, avec 2 points de raccordement sur 1 niveau. Son format 6 mm² en fait une solution adaptée aux montages de distribution, de commande et d’interconnexion où la continuité de terre doit rester simple à identifier et à organiser.

Connexion à vis pratique pour une large plage de conducteurs

Le raccordement à vis facilite le serrage et le maintien des conducteurs dans de nombreuses configurations de câblage. Cette borne accepte les conducteurs monofilares de 0,5 à 10 mm², les conducteurs multifilaires de 1,5 à 10 mm² ainsi que les conducteurs à brins fins de 0,5 à 10 mm² sans gaine et de 0,5 à 6 mm² avec gaine. Cette polyvalence permet de l’intégrer facilement dans des ensembles neufs comme en rénovation, avec une bonne souplesse de choix selon la nature du câble utilisé sur l’installation.

Format compact pour optimiser l’implantation dans le coffret

Avec une largeur de 7,9 mm, une hauteur de 56 mm et une profondeur de 46,5 mm, cette borne de terre 6 mm² prend peu de place sur le rail tout en conservant une lecture nette du repérage et des zones de serrage. Son encombrement compact aide à structurer les rangées de bornes dans les espaces contraints, sans compliquer l’implantation générale du coffret. C’est un choix pertinent lorsque la densité de câblage impose une organisation précise des fonctions de protection.

Conçue pour la mise à la terre dans les ensembles de raccordement

Cette borne est dédiée à la fonction PE et ne remplit pas une fonction PEN. Elle convient donc aux montages où la séparation des fonctions de protection doit être clairement conservée. Sa configuration à 1 étage avec 2 connexions permet de raccorder proprement les conducteurs de terre dans une logique de distribution ou de reprise, tout en gardant une architecture lisible lors du câblage, du contrôle ou des opérations de maintenance.

Corps isolant thermoplastique et tenue en température étendue

Le corps isolant en thermoplastique est prévu pour les environnements techniques exigeant une bonne stabilité d’usage. La borne supporte une température de service étendue de -60 à 130 °C, ce qui facilite son intégration dans des équipements exposés à des variations thermiques importantes. Cette plage de fonctionnement élargit les possibilités d’emploi dans des armoires, coffrets et ensembles électriques où la tenue des composants doit rester compatible avec des conditions d’exploitation soutenues.

Montage direct sur rail DIN 35 mm sans plaque de fermeture

Prévue pour un montage sur rail DIN 35 mm, cette borne de terre s’intègre facilement dans les architectures standards d’appareillage modulaire et de bornier. Aucun ajout de plaque de fermeture n’est nécessaire, ce qui simplifie la préparation de la rangée et limite les accessoires à prévoir pour l’assemblage. Ce point est particulièrement appréciable pour accélérer le montage tout en gardant une implantation propre et rationnelle dans le tableau.

Repérage immédiat et intégration naturelle dans un bornier de protection

Sa couleur vert/jaune permet une identification visuelle immédiate de la fonction de terre dans le bornier. Ce repérage rapide améliore la lisibilité de l’ensemble, réduit les risques de confusion au moment du câblage et facilite les interventions ultérieures. Pour une installation, une fixation et un raccordement de mise à la terre cohérents, cette borne de terre à vis 6 mm² constitue une solution précise, compacte et adaptée aux exigences de câblage sur rail DIN.
