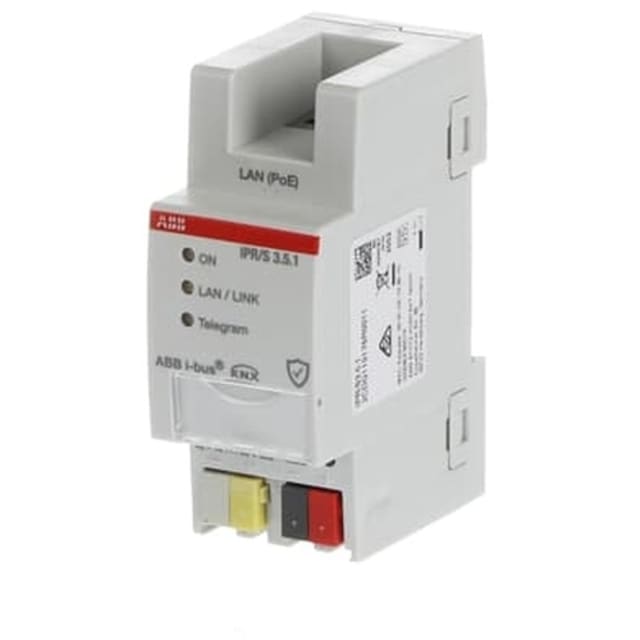

Routeur IP sécurisé KNX sur rail DIN IPR/S3.5.1

Routeur IP sécurisé KNX pour l’interconnexion des réseaux domotiques

Le routeur IP sécurisé KNX sur rail DIN IPR/S3.5.1 est conçu pour relier un bus KNX à un réseau Ethernet tout en assurant les fonctions de routage et de tunneling sur infrastructure IP. Il trouve naturellement sa place dans les installations Smart Home et tertiaires où la communication entre lignes KNX, la programmation via ETS et l’intégration au réseau local doivent être centralisées dans un appareil compact au format modulaire.

Communication KNXnet/IP Secure pour une architecture réseau protégée

Ce modèle prend en charge KNX Secure pour chiffrer les échanges sur le réseau IP. Il convient donc aux projets où la circulation des télégrammes KNX sur l’Ethernet doit être maîtrisée, notamment en backbone IP. Le routeur peut être utilisé aussi bien pour le routage entre lignes ou zones que pour l’accès de programmation et de maintenance, avec un fonctionnement adapté aux architectures KNX modernes.

Fonction routeur et tunneling pour la mise en service et l’exploitation KNX

L’IPR/S3.5.1 ne se limite pas à une simple passerelle : il permet la programmation des équipements KNX via le LAN et met à disposition 5 serveurs de tunneling pour les clients IP. Cette configuration facilite l’accès aux participants KNX depuis un poste ETS, tout en simplifiant les interventions d’intégration, de diagnostic ou d’évolution d’installation sans devoir se raccorder localement au bus sur chaque zone.

Solution efficace pour coupleur de ligne ou de zone sur backbone Ethernet

Dans une topologie KNX étendue, ce routeur IP sécurisé peut être utilisé comme coupleur rapide de ligne ou de zone en s’appuyant sur le réseau LAN pour le transport des télégrammes. Il intègre le filtrage des télégrammes par groupes principaux, ce qui aide à structurer la circulation des informations entre segments KNX. Lorsque la communication multicast standard n’est pas utilisée, l’appareil peut également fonctionner en unicast dans des configurations adaptées.

Format rail DIN compact et intégration simple en coffret

Prévu pour un montage sur rail DIN, ce routeur occupe 2 modules, ce qui facilite son intégration dans un tableau électrique ou un coffret domotique sans pénaliser l’encombrement. Son boîtier en matière synthétique thermoplastique, avec finition mate et teinte proche RAL 7035, s’accorde avec l’environnement habituel des appareillages modulaires. Le raccordement bus KNX est inclus, ce qui simplifie la mise en œuvre lors de l’installation.

Alimentation et connectivité adaptées aux installations techniques modernes

Le routeur fonctionne en Ethernet et prend en charge un débit de transfert élevé jusqu’à 1 000 000 Bd. Il peut être alimenté en 12 à 30 V DC ou par PoE selon la configuration retenue, ce qui apporte une vraie souplesse de conception dans les armoires communicantes. Cette polyvalence permet d’optimiser le câblage et de s’adapter aussi bien aux installations neuves qu’aux évolutions de réseaux KNX existants.

Lecture d’état claire en façade pour l’exploitation quotidienne

La présence de voyants LED en face avant permet un contrôle visuel rapide de l’état de l’appareil et de la communication. Le champ d’inscription intégré aide à repérer clairement la fonction du module dans le tableau, un point particulièrement utile lorsque plusieurs équipements KNX sont installés côte à côte. Pour l’exploitant comme pour l’installateur, cette lisibilité contribue à une maintenance plus directe et plus ordonnée.

Un équipement KNX modulaire pertinent pour les projets Smart Home évolués

Ce routeur IP sécurisé s’adresse aux installations qui nécessitent une passerelle domotique KNX fiable entre bus et réseau IP, avec un format rail DIN professionnel et une intégration propre dans l’automatisation du bâtiment. Il est particulièrement adapté aux besoins de structuration réseau, de programmation distante via ETS, de backbone KNX/IP et de segmentation intelligente des lignes dans les environnements résidentiels avancés et les applications domotiques techniques.
