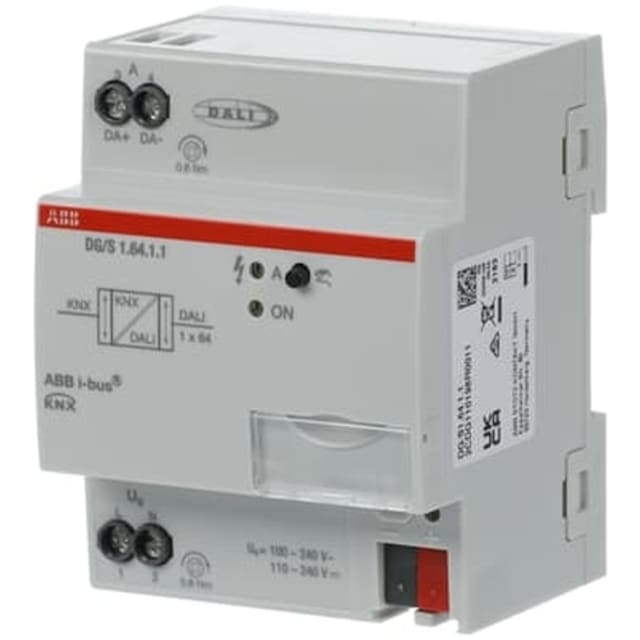

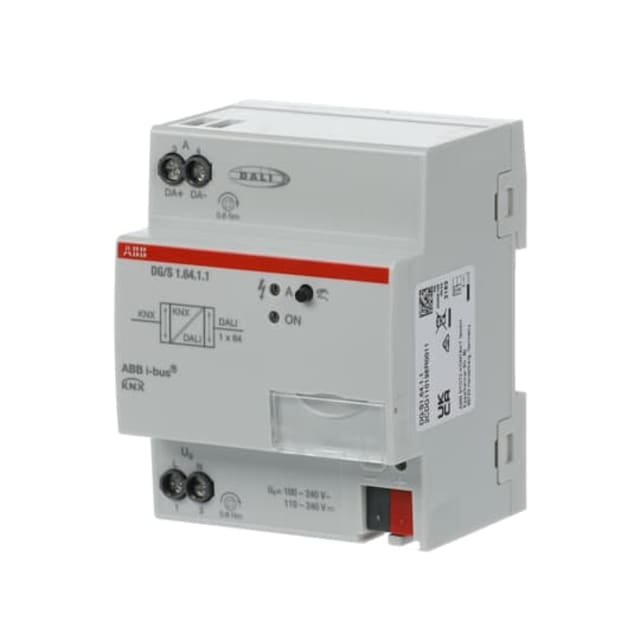

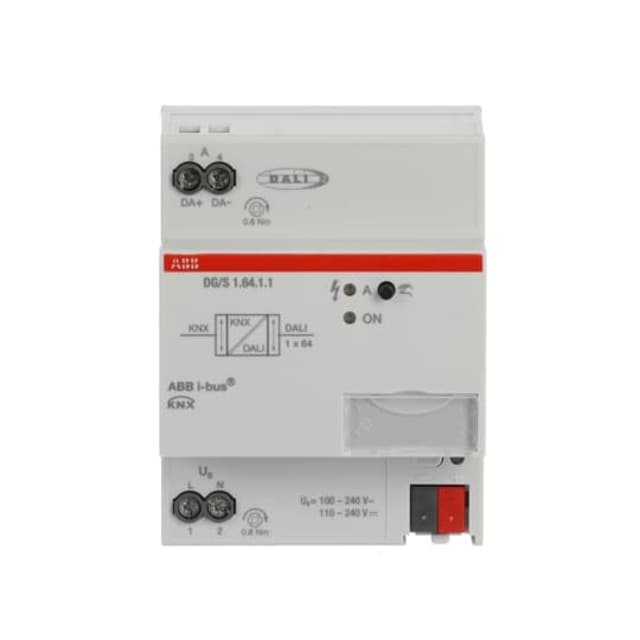

Passerelle KNX DALI 64 ballasts rail DIN 2CDG110198R0011

Passerelle KNX DALI pour piloter jusqu’à 64 ballasts sur une ligne

Cette passerelle KNX DALI rail DIN est conçue pour faire l’interface entre une installation KNX et un système d’éclairage DALI. En version 1 voie, elle permet de raccorder jusqu’à 64 participants DALI sur une même sortie, avec une gestion adaptée au pilotage des ballasts électroniques, transformateurs ou convertisseurs LED compatibles DALI. Elle répond parfaitement aux besoins d’intégration dans les projets de smart home, de tertiaire ou d’automatisation du bâtiment où l’éclairage doit être commandé depuis le bus KNX.

Commande d’éclairage flexible en diffusion, par groupe ou point par point

Cette passerelle ne se limite pas à une simple liaison de protocole. Elle permet de piloter l’éclairage en mode broadcast, par groupes ou individuellement selon l’organisation retenue dans le projet. Cela facilite la création de zones lumineuses cohérentes, l’adaptation des ambiances et la gestion précise des circuits d’éclairage depuis KNX. La fonction de variation est prise en charge, ce qui en fait une solution pertinente pour les installations nécessitant à la fois marche/arrêt et gradation.

Compatibilité DALI-2 et prise en charge des équipements selon EN 62386

Le module est prévu pour des installations DALI conformes à la norme EN 62386, avec prise en charge des équipements de type 0 et type 1 selon la documentation fabricant. Il s’intègre ainsi dans des architectures d’éclairage modernes incluant aussi bien des appareils d’éclairage standard que certains blocs autonomes avec interface DALI. Pour l’installateur comme pour l’intégrateur KNX, cette compatibilité apporte une base claire pour concevoir un pilotage d’éclairage structuré et évolutif.

Fonctions utiles pour les scénarios d’éclairage du bâtiment

Au-delà du contrôle direct, cette passerelle KNX DALI intègre des fonctions exploitées dans les automatismes d’éclairage : scènes, gestion temporisée de type escalier, modes de blocage et priorités de commande. Ces possibilités permettent de construire des comportements d’éclairage plus avancés sans multiplier les interfaces. Dans un tableau électrique communicant, ce type de module aide à centraliser la logique entre commandes KNX et charges DALI tout en conservant une exploitation lisible.

Format modulaire rail DIN pour intégration propre en tableau

Le montage sur rail DIN facilite l’intégration dans un coffret ou un tableau de distribution. Avec une largeur de 4 modules, cette passerelle s’insère dans une implantation modulaire rationnelle, en cohérence avec les autres composants d’automatisation du bâtiment. Son indice de protection IP20 la destine à une installation en environnement protégé, typiquement à l’intérieur d’une armoire ou d’un tableau. L’affichage LED apporte une lecture visuelle utile lors des phases de mise en service et de diagnostic.

Alimentation large plage pour une mise en œuvre simple

La passerelle fonctionne avec une tension de service de 100 à 240 V en AC/DC, ce qui facilite son intégration dans différents environnements techniques sans complexifier l’alimentation du module. Avec une puissance absorbée annoncée de 2 W, elle s’inscrit dans une logique de commande compacte pour les systèmes KNX dédiés à l’éclairage. Ce positionnement en fait un choix adapté lorsque l’on recherche une interface de pilotage DALI modulaire, claire à intégrer et compatible avec une architecture bus existante.

Une solution ciblée pour les projets KNX d’éclairage technique

Cette passerelle KNX DALI 64 ballasts convient particulièrement aux projets où l’on souhaite relier efficacement un univers KNX à une ligne DALI unique, sans ajouter de fonctions superflues. Elle trouve sa place dans les installations domotiques avancées, les bâtiments tertiaires, les rénovations de tableaux communicants et les applications d’éclairage centralisé. Pour le pilotage de luminaires DALI depuis KNX avec variation, structuration des commandes et intégration sur rail DIN, ce module constitue une réponse technique précise et cohérente.
