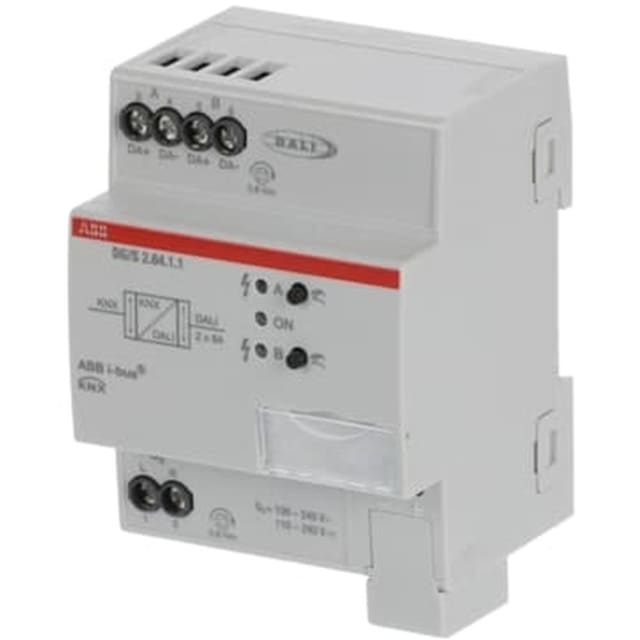

Passerelle DALI KNX 2×64 ballasts 2CDG110199R0011

Passerelle DALI KNX 2 canaux pour pilotage d’éclairage sur rail DIN

Cette passerelle DALI KNX ABB est conçue pour assurer l’interface entre une installation KNX et des équipements d’éclairage DALI dans les bâtiments tertiaires et les projets domotiques avancés. Son format modulaire DIN facilite l’intégration en coffret, tandis que son architecture 2 canaux permet de gérer séparément deux lignes DALI. Elle convient particulièrement aux installations qui exigent un pilotage précis, une remontée d’état structurée et une gestion centralisée de plusieurs zones d’éclairage.

Gestion de 2 x 64 appareils DALI avec alimentation intégrée

Le module prend en charge jusqu’à 64 appareils DALI par canal, soit 128 participants au total, avec alimentation DALI intégrée. Cette configuration permet de structurer efficacement les installations comportant plusieurs circuits d’éclairage, tout en conservant une logique claire de distribution par ligne. La passerelle permet également de gérer des groupes et des scènes d’éclairage, ce qui simplifie la création d’ambiances, les commandes centralisées et les scénarios d’exploitation dans les bureaux, commerces, circulations ou espaces techniques.

Commande KNX avancée avec retour d’état et fonctions d’exploitation

Au-delà de la simple commutation, cette passerelle DALI KNX permet le contrôle, la variation et la remontée d’informations des équipements raccordés. Elle intègre des fonctions utiles en automatisation du bâtiment comme les scènes, le mode esclave, la temporisation d’escalier, le forçage et le blocage. Ces possibilités offrent une grande souplesse de paramétrage pour adapter le comportement de l’éclairage aux usages réels du site, qu’il s’agisse de confort, d’exploitation ou de gestion technique centralisée.

Compatible DALI-2 pour une intégration cohérente des installations modernes

Cette passerelle est issue de la gamme KNX Building Automation d’ABB et s’inscrit dans une logique d’intégration moderne des systèmes d’éclairage. Le produit est présenté comme single-master DALI-2 et conforme à la norme EN 62386, avec prise en charge des équipements DALI adaptés à cette architecture. Cela en fait une solution pertinente pour les projets recherchant une passerelle dédiée à la communication entre bus KNX et réseau d’éclairage DALI, sans ajouter de fonctions superflues comme serveur web ou interface radio.

Prise en charge des tests d’éclairage de sécurité et diagnostic détaillé

La passerelle se distingue par ses fonctions de diagnostic étendues et par sa capacité à accompagner la gestion et les tests d’éclairage de secours avec convertisseurs autonomes compatibles. Elle permet notamment d’exploiter les informations de défaut, d’état et de fonctionnement pour faciliter la maintenance. Dans un environnement professionnel, cet apport est essentiel pour accélérer l’identification des anomalies sur les lignes DALI, fiabiliser les interventions et améliorer la lisibilité de l’installation pour l’exploitant comme pour l’intégrateur.

Format modulaire compact pour tableau électrique

Prévue pour un montage sur rail DIN, cette passerelle occupe 4 modules seulement. Son alimentation de service 100 à 240 V en AC/DC facilite son intégration dans de nombreuses configurations d’armoires électriques. Avec une puissance absorbée de 4 W et un indice de protection IP20, elle est adaptée à une installation en tableau, dans un environnement technique protégé. La présence d’un affichage LED apporte une lecture visuelle pratique pour le repérage et le suivi d’état au moment de la mise en service ou de la maintenance.

Une passerelle adaptée aux projets tertiaires et à la domotique technique

Ce modèle répond bien aux besoins des installateurs et tableautiers qui recherchent une passerelle DALI KNX 2 canaux orientée efficacité fonctionnelle. Elle convient aux bâtiments où l’éclairage doit être organisé par zones, avec possibilités de scénarios, de supervision et d’intégration KNX native. Pour une boutique de matériel électrique, c’est un choix pertinent sur les chantiers nécessitant une interface claire entre automatismes KNX et gestion DALI, avec une capacité importante par canal et un encombrement maîtrisé en tableau.
