À quoi sert un télérupteur et comment fonctionne-t-il ?

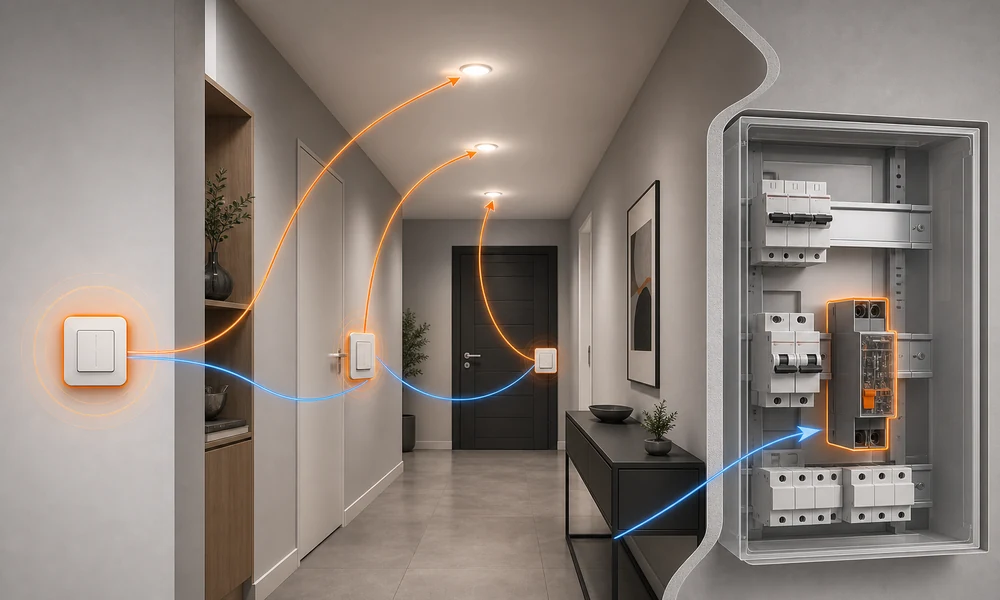

Le télérupteur est pertinent lorsqu’un même éclairage doit être commandé depuis trois endroits ou davantage : couloir, cage d’escalier, grand séjour, garage avec plusieurs accès ou bâtiment professionnel. Un va-et-vient convient très bien à deux points de commande, mais devient moins pratique à étendre. Avec un télérupteur, chaque nouveau bouton-poussoir se raccorde simplement en parallèle sur le circuit de commande.

À l’intérieur de l’appareil se trouvent deux fonctions distinctes. La bobine reçoit une brève impulsion lorsque l’on appuie sur un poussoir. Cette impulsion fait basculer un mécanisme bistable : le contact de puissance se ferme si la lampe était éteinte, ou s’ouvre si elle était allumée. Une fois le bouton relâché, l’état reste mémorisé mécaniquement ou électroniquement. La bobine n’a donc pas besoin d’être alimentée en permanence.

Comprendre les bornes 1, 2, A1 et A2 avant de câbler

Le schéma imprimé sur le côté du télérupteur est la première source à consulter. Sur de nombreux modèles unipolaires, les bornes 1 et 2 correspondent au contact de puissance, tandis que A1 et A2 alimentent la bobine. Mais la numérotation du contact peut aussi être 1–4, 11–14 ou adopter un autre repérage. De même, le constructeur peut placer la phase de commande sur A1 ou A2 selon la référence et le montage retenu.

Sécurité et RGIE belge : les points à respecter

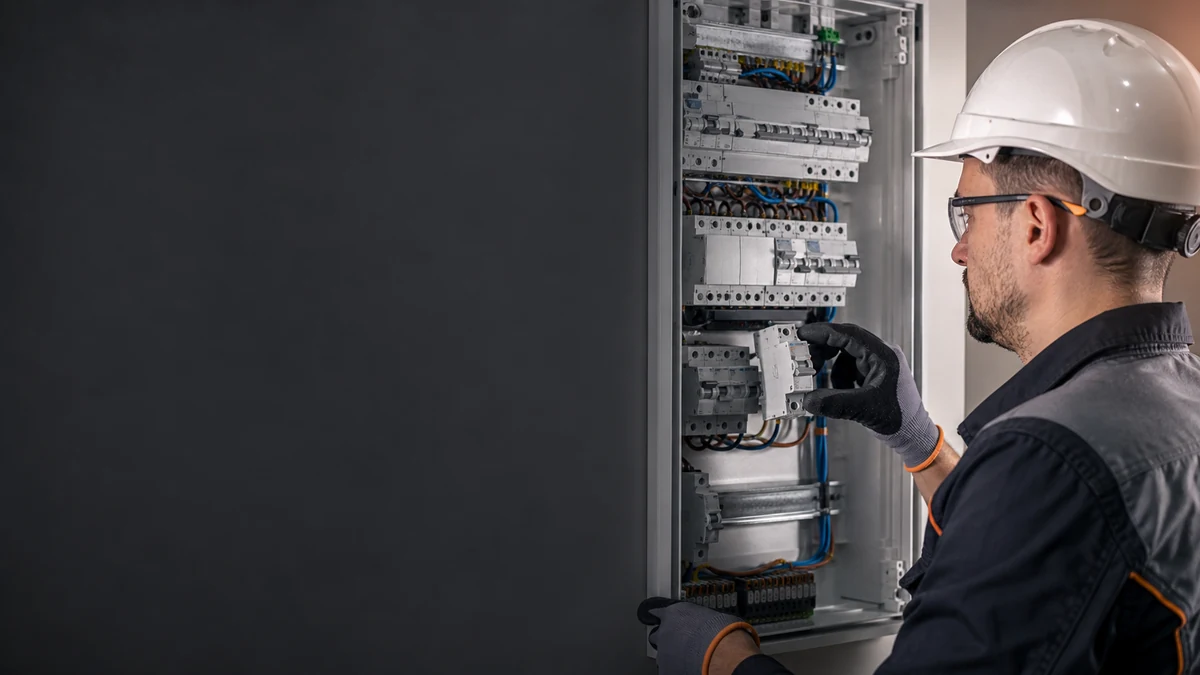

Un télérupteur modulaire se monte généralement dans le tableau, à proximité de conducteurs actifs et de protections principales. Ce travail expose à un risque réel d’électrocution, d’arc et d’incendie. La notice Schneider Acti9, par exemple, réserve explicitement l’installation à un électricien qualifié et impose la coupure avant intervention. Si vous n’êtes pas habilité à travailler dans un tableau, faites réaliser le raccordement et les mesures par un professionnel.

1. Identifier le circuit et couper son alimentation. Si l’identification n’est pas certaine, couper le dispositif général et empêcher toute remise sous tension accidentelle.
2. Vérifier l’appareil de mesure sur une source connue, puis contrôler l’absence de tension avec un vérificateur bipolaire adapté sur tous les conducteurs concernés.
3. Contrôler la section, la protection et les couleurs. Pour un circuit d’éclairage domestique en Belgique, le RGIE impose usuellement au minimum 1,5 mm² et une protection maximale de 16 A.
4. Préserver le conducteur de protection. La terre doit parvenir aux points lumineux, même lorsqu’un luminaire de classe II ne l’utilise pas immédiatement.
5. Serrer au couple prescrit, vérifier qu’aucun cuivre ne dépasse et remettre les écrans du tableau avant les essais sous tension.

La couleur ne prouve jamais la fonction d’un fil, surtout en rénovation. Le bleu est réservé au neutre et le vert/jaune au conducteur de protection ; les autres conducteurs doivent être identifiés par mesure et par traçage. Ne réutilisez pas un vert/jaune comme retour ou commande, même en ajoutant un ruban de couleur.

Schéma de branchement d’un télérupteur 4 fils en 230 V

Le montage 4 fils sépare clairement le neutre, la phase permanente, le retour lampe et le retour des poussoirs. Dans l’exemple ci-dessous, la phase issue du disjoncteur alimente l’entrée 1 du contact et un côté de tous les poussoirs. Leur autre côté est regroupé vers A1. A2 rejoint le neutre. La sortie 2 alimente la phase commutée des luminaires, dont le neutre retourne directement au bornier neutre.

1. Alimentez l’entrée du contact. Depuis la phase protégée du disjoncteur d’éclairage, raccordez la borne d’entrée du contact, ici 1.
2. Raccordez la sortie vers les luminaires. La borne de sortie, ici 2, devient le retour lampe. Le neutre et la terre vont directement aux points lumineux.
3. Câblez les boutons en parallèle. Une borne de chaque poussoir reçoit la même phase de commande ; toutes les autres bornes sont réunies vers l’entrée de bobine prévue par la notice.
4. Fermez le circuit de bobine. Dans cet exemple, le retour poussoir arrive sur A1 et A2 rejoint le neutre. Sur certaines références, l’affectation indiquée est inversée.
5. Contrôlez avant remise sous tension. Vérifiez le serrage, l’absence de cuivre apparent, la continuité du conducteur de protection et la conformité du schéma au modèle exact.

Télérupteur 3 fils ou 4 fils : quelle différence ?

L’expression « 3 fils » désigne un ancien mode de câblage dans lequel le circuit de commande partage une partie du chemin électrique avec la puissance. Il a été utilisé pour économiser un conducteur, notamment en rénovation. Le montage 4 fils distingue plus nettement la commande de la puissance et constitue aujourd’hui le choix le plus lisible pour une installation neuve.

Si aucun remplaçant compatible n’est disponible, la solution propre consiste souvent à tirer le conducteur manquant et à passer en 4 fils. Cette décision doit résulter d’un repérage complet du circuit, pas du nombre de fils visibles dans une seule boîte : des dérivations peuvent se trouver au tableau, dans une boîte de connexion ou au point lumineux.

Comment raccorder plusieurs boutons-poussoirs ?

Tous les boutons destinés au même télérupteur se raccordent en parallèle. Ils disposent ainsi du même potentiel d’un côté et rejoignent la même entrée de commande de l’autre. Appuyer sur n’importe lequel ferme momentanément le circuit de bobine. Il ne faut pas les câbler en série : il faudrait alors presser tous les boutons simultanément pour obtenir une impulsion.

• Choisir des poussoirs normalement ouverts et momentanés.
• Réunir toutes les arrivées de commande sur une même borne logique.
• Réunir tous les retours poussoir vers l’entrée de bobine prévue.
• Repérer les conducteurs de façon durable dans le tableau.
• Respecter la tension et le courant admis par l’entrée de commande.
• Vérifier la compatibilité des poussoirs lumineux avec le modèle.

Le nombre de poussoirs ordinaires non lumineux est généralement élevé, mais il n’existe pas de valeur universelle à appliquer à toutes les références. Les voyants intégrés laissent circuler un faible courant et leur cumul peut provoquer un bourdonnement ou des déclenchements indésirables sur une bobine ou une entrée électronique. Certaines notices donnent donc une limite précise, par exemple un nombre maximal de poussoirs lumineux. Cette valeur appartient au produit, pas au principe du télérupteur.

Choisir le bon télérupteur de remplacement

La mention 16 A en façade ne suffit pas. Il faut faire correspondre la tension de bobine, le nombre de pôles, le type de charge et le mode de câblage. Une charge LED présente notamment un courant d’appel qui peut être très supérieur à sa consommation stabilisée ; la puissance LED admissible indiquée par le fabricant est donc plus utile qu’un calcul basé uniquement sur 16 A × 230 V.

Vérifiez aussi la largeur en modules DIN, la présence d’une commande manuelle en façade, la compatibilité 3/4 fils si vous conservez un ancien réseau, et les éventuels auxiliaires. Un télérupteur connecté nécessite parfois un neutre permanent ou une configuration spécifique : son schéma ne doit pas être assimilé à celui d’un modèle électromécanique classique.

Le télérupteur ne fonctionne pas : diagnostic méthodique

Un dépannage efficace sépare toujours la commande de la puissance. Le « clic » indique que la bobine et au moins une partie du circuit de poussoirs réagissent ; il ne prouve ni la fermeture correcte du contact ni l’arrivée de la phase de puissance.
