Commencez par diagnostiquer ce qui bloque dans la gaine

Une gaine ne « bloque » pas toujours pour la même raison. L’obstacle peut être un coude serré, un raccord décalé, une gaine écrasée, du plâtre entré pendant le chantier, une tête de tirage trop volumineuse ou simplement trop de conducteurs dans un diamètre insuffisant. La bonne méthode dépend donc du comportement observé.

Avant toute tentative : mettez le circuit en sécurité

Si la gaine est vide et totalement indépendante, le risque électrique est limité. Dès qu’elle contient des conducteurs existants, une boîte de dérivation ou un câble raccordé, traitez l’intervention comme un travail électrique. Identifiez le départ, coupez-le, empêchez une remise sous tension et vérifiez l’absence de tension avec un appareil adapté avant de détacher ou de manipuler les fils.

• Photographier et repérer
  Notez chaque conducteur avant de le déconnecter.
• Couper et contrôler
  La position « OFF » ne remplace pas une vérification d’absence de tension.
• Libérer les deux bouts
  Aucune connexion ni borne ne doit retenir le conducteur pendant le tirage.
• Examiner l’isolant
  Un câble marqué, aplati ou entaillé après extraction doit être remplacé.

Le RGIE belge constitue la référence pour la sécurité des installations à basse tension. Une modification ou une extension doit rester documentée et conforme aux prescriptions applicables. Si le trajet est inconnu, si plusieurs circuits traversent la même zone ou si le passage impose d’ouvrir une partie de l’installation fixe, faites intervenir un électricien qualifié.

La méthode progressive pour franchir le blocage sans abîmer le câble

Procédez du geste le moins agressif vers la solution la plus invasive. Après chaque échec, retirez l’ensemble et cherchez la cause. Ne cumulez pas davantage de force sur une tête déjà coincée.

1. Testez la gaine avec l’aiguille seule. Utilisez une aiguille en nylon ou en fibre de verre adaptée au diamètre et à la longueur. Si elle ne passe pas à vide, le problème vient du conduit, pas du câble.
2. Essayez depuis l’autre extrémité. Un coude se franchit parfois facilement dans un sens et pas dans l’autre. Comparez les longueurs introduites pour mieux situer l’obstacle.
3. Déroulez et alignez le câble. Les conducteurs ne doivent pas entrer en torsade. Déroulez la couronne au sol ou utilisez un dérouleur afin qu’ils arrivent droit devant la gaine.

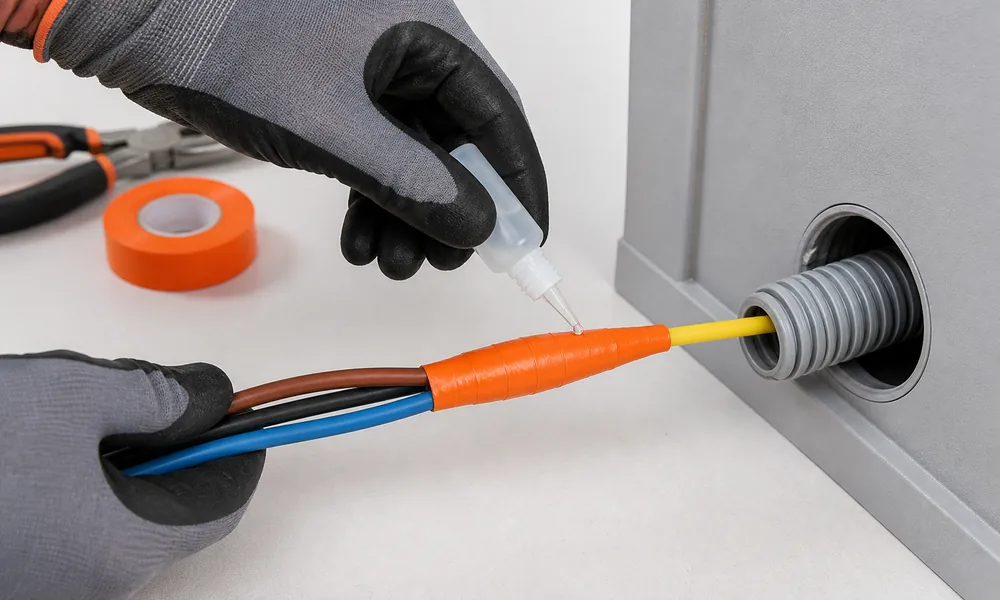

4. Fabriquez une tête de tirage fine. Décalez légèrement les extrémités, accrochez solidement l’aiguille, puis enveloppez l’assemblage pour former un nez lisse et conique. Aucun crochet ni bord de ruban ne doit pouvoir accrocher les annelures.
5. Lubrifiez au bon endroit. Appliquez un gel spécifiquement prévu pour le tirage, compatible avec la gaine et l’enveloppe du câble. Enduisez surtout les premiers mètres et renouvelez si le parcours est long ou comporte plusieurs courbes.

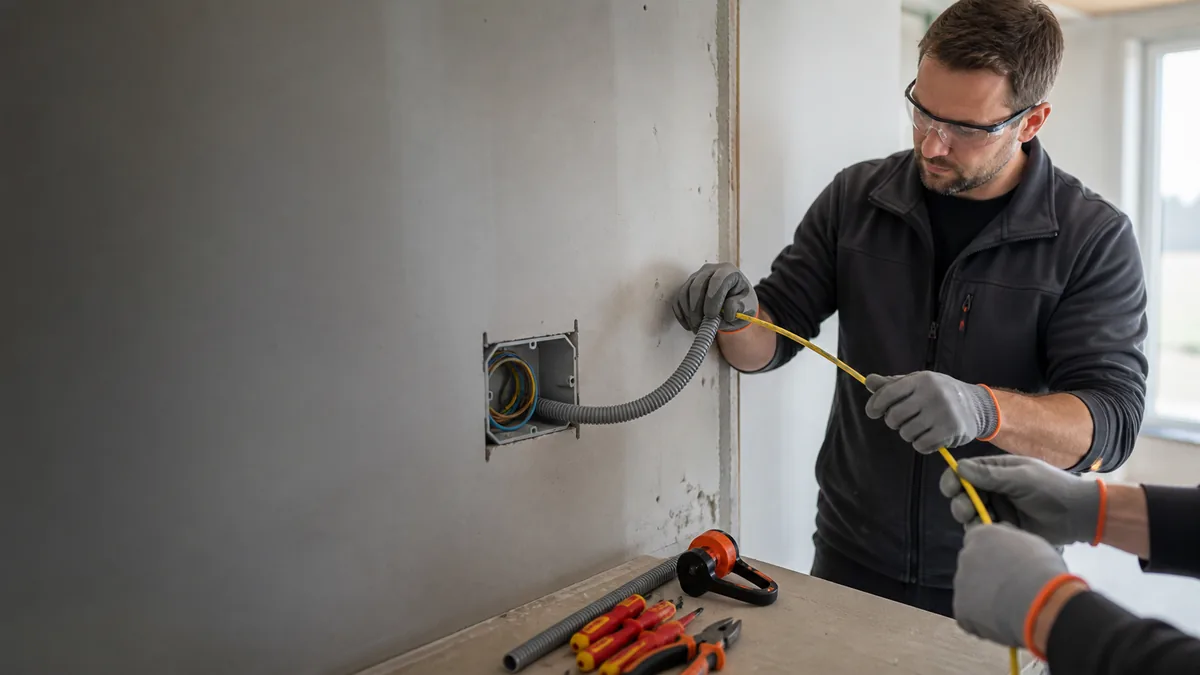

6. Poussez pendant que l’autre personne tire. La personne côté entrée présente les fils bien dans l’axe et pousse par petites longueurs. La personne côté sortie maintient une traction régulière. Communiquez à chaque résistance.
7. Relâchez dès que la résistance augmente. Reculez de quelques centimètres, faites légèrement pivoter l’aiguille si son fabricant l’autorise, puis repartez sans élan. Un mouvement court et contrôlé vaut mieux qu’un à-coup.

Sur Matelec, les aiguilles et tire-fils, les tire-câbles et les accessoires de tirage sont regroupés par usage. Le diamètre, la rigidité et le rayon de courbure de l’outil doivent correspondre au conduit : une aiguille très rigide n’est pas automatiquement meilleure dans une petite gaine annelée comportant plusieurs coudes.

Comment attacher le câble au tire-fil sans créer un bouchon

Une mauvaise attache est responsable de nombreux blocages. Rassembler toutes les extrémités au même niveau produit une marche épaisse qui heurte chaque annelure. Une grosse boule de ruban adhésif augmente encore le diamètre et peut se décoller dans la gaine.

Quel lubrifiant utiliser dans une gaine électrique ?

Utilisez uniquement un lubrifiant tire-câble dont la fiche technique confirme la compatibilité avec le matériau du conduit et l’enveloppe du câble. Ces gels réduisent le coefficient de friction et donc l’effort de traction ainsi que la pression exercée sur le câble dans les courbes.

Le guide d’application Polywater recommande notamment d’anticiper la lubrification pour les tirages de plus de 4,5 m ou comportant plus de 90° de courbure cumulée. La quantité dépend ensuite de la longueur, du diamètre, du remplissage, de l’état du conduit et du nombre de courbes. Le produit doit être réparti sur le câble au moment où il entre dans la gaine, sans contaminer les connexions finales.

Les lubrifiants à base d’eau peuvent être conducteurs lorsqu’ils sont humides. Ils s’emploient donc sur une installation hors tension, en évitant les bornes et les appareils. Essuyez immédiatement toute projection au sol : le produit est très glissant.

Passer un fil dans une gaine vide sans tire-fil : la méthode par aspiration

Dans une gaine réellement vide, continue et relativement étanche, l’aspiration peut faire passer une ficelle légère quand aucune aiguille n’est disponible ou quand une longue canalisation est difficile à sonder. Cette technique ne tire pas directement le câble : elle installe d’abord un guide.

1. Vérifiez que la gaine est vide. Aucun conducteur sous tension, morceau métallique libre ou liquide ne doit s’y trouver.
2. Fixez un petit tampon léger à une ficelle. Une mousse souple ou un fragment de sac suffisamment compact doit coulisser sans se coincer.
3. Placez un aspirateur à l’autre extrémité. Étanchéifiez sommairement autour de l’embout sans endommager la gaine.
4. Aspirez la ficelle. Quand elle ressort, utilisez-la pour tirer une cordelette plus résistante, puis l’aiguille ou le câble.

Si l’air ne circule pas, le conduit est probablement interrompu, écrasé, ouvert sur une boîte intermédiaire ou fortement bouché. L’aspiration devient alors un outil de diagnostic : insister avec un aspirateur plus puissant ne réparera pas le trajet.

Que faire lorsque des fils occupent déjà la gaine ?

Une gaine occupée demande plus de prudence. Ajouter un conducteur réduit l’espace disponible et augmente le risque de croisement ou de coincement. Ne poussez pas une aiguille métallique au hasard parmi des conducteurs potentiellement alimentés. Coupez le circuit et vérifiez son état avant toute opération.

Lorsque tous les conducteurs d’un même circuit doivent être remplacés, l’ancien faisceau peut parfois servir de guide : on lui raccorde solidement les nouveaux fils ainsi qu’une cordelette de réserve, puis on retire l’ancien faisceau pendant qu’une deuxième personne accompagne les nouveaux. Cette méthode ne convient que si les fils existants coulissent librement et peuvent être déposés intégralement.

Profitez de l’intervention pour vérifier que les conducteurs ou câbles choisis correspondent au circuit et au mode de pose. La rubrique câbles, fils et gaines permet de distinguer les familles de produits, mais le dimensionnement final doit tenir compte du RGIE, de la protection, de la section, de la longueur et des instructions du fabricant.

Comment localiser précisément une gaine écrasée ou bouchée ?

Lorsque l’aiguille s’arrête dans les deux sens, mesurez la longueur introduite depuis chaque extrémité et reportez ces distances sur le trajet supposé. Tenez compte des remontées verticales et des courbes : cinq mètres d’aiguille ne correspondent pas forcément à cinq mètres en ligne droite sur le mur.

Un professionnel peut compléter ce repérage avec une sonde localisable, un détecteur compatible, une petite caméra de conduit ou un système de tirage avec compteur métrique. Le but est de créer un accès au point exact plutôt que d’ouvrir une large zone au hasard.

Si la gaine est cassée, pincée par une fixation, remplie de plâtre ou trop petite pour le faisceau, la solution durable est de réparer ou remplacer la section, d’ajouter une boîte de tirage accessible ou de prévoir un nouveau cheminement. Un câble « réussi à tout prix » n’est pas une installation réussie.

Six erreurs qui aggravent un câble déjà bloqué

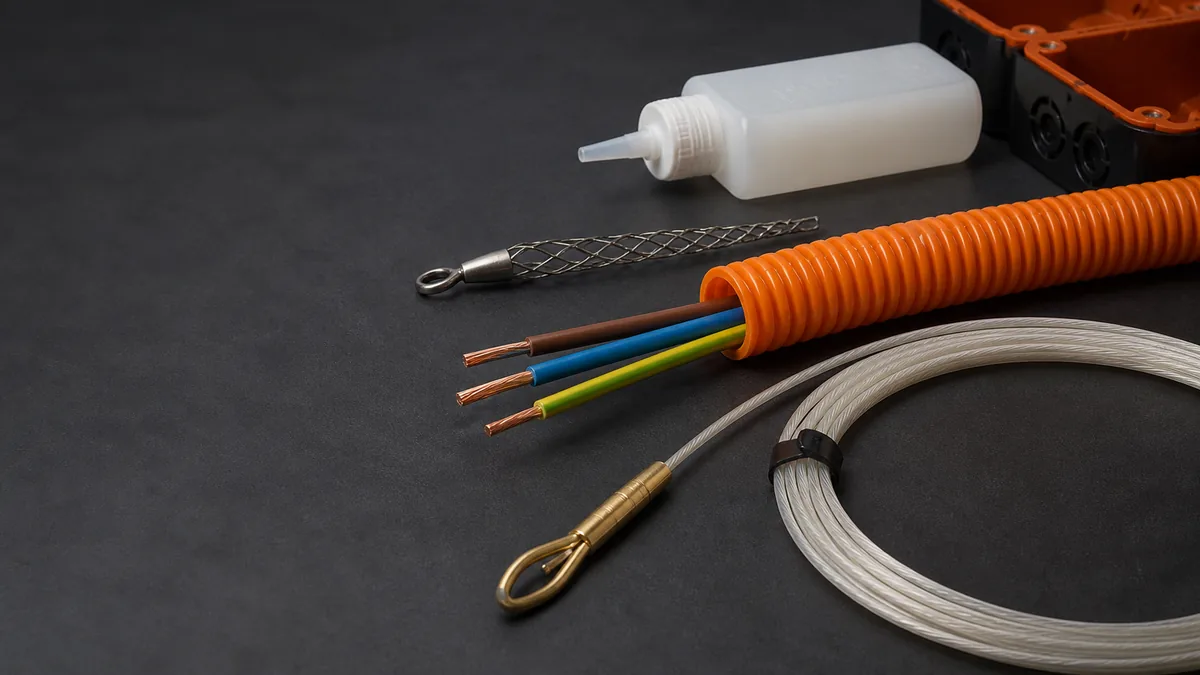

Quel matériel prévoir avant de commencer ?

Ces familles sont réunies dans la catégorie tirage et repérage de câbles. Acheter une aiguille plus grosse ou tirer avec davantage de force n’est pas une solution universelle : l’outil doit correspondre au conduit et au câble.
