Connexion et câblage
Les solutions de connexion et de câblage réunissent les accessoires indispensables pour relier, distribuer et sécuriser des conducteurs dans une installation électrique ou de communication. Elles permettent d’obtenir des raccordements propres, stables et faciles à maintenir, que ce soit pour un tableau, un appareillage, un coffret ou une liaison sur site.
Connexion et câblage : comprendre les différences utiles
Selon les besoins, on retrouve des bornes, des connecteurs, des cosses, des embouts, des manchons, des barrettes ou encore des kits de jonction.
Raccordement et contrôle de compatibilité
Le choix dépend surtout du type de câble, de la section des conducteurs, du nombre de voies à raccorder et du mode d’assemblage recherché. Les bornes à vis conviennent aux montages où le serrage doit être contrôlé, les bornes à levier facilitent les raccordements rapides, tandis que les bornes rapides et les connecteurs simplifient les interventions répétées. Pour prolonger la durée de vie du câblage et limiter les faux contacts, il est important de sélectionner un format adapté à la section, au nombre de conducteurs et à l’environnement d’installation. Ces solutions sont couramment utilisées en électricité du bâtiment, en automatisme, en télécommunication, en réseau, en éclairage et pour de nombreux raccordements d’équipements. Elles servent aussi bien à la création d’une nouvelle ligne qu’au dépannage, à la distribution de plusieurs départs ou à la reprise d’une liaison existante. Avant toute intervention, il est recommandé de couper l’alimentation, de vérifier l’absence de tension et de respecter les sections ainsi que les prescriptions de montage du matériel utilisé.
Marques
KLAUKEKLAUKE 51
Cosse tubulaire cuivre standard 35 mm² M10 5R/10
En stock
2.00€ HTVACosse tubulaire en cuivre étamé pour câble de 35 mm², avec trou de fixation M10 et raccordement horizontal à 180°. Solution de connexion non isolée, 1 trou de montage.
Cosse tubulaire cuivre standard 35 mm² M12 5R/12
En stock
2.25€ HTVACosse tubulaire en cuivre étamé pour câble 35 mm², avec œillet M12 à 1 trou, angle de raccordement 180°. Adaptée aux connexions électriques à sertir.
Cosse tubulaire cuivre standard 35 mm² M16 5R/16
En stock
2.35€ HTVACosse tubulaire en cuivre étamé pour câble 35 mm², avec œillet M16 et raccordement horizontal 180°. Conçue pour un raccordement électrique par sertissage, sans isolation, 1 trou de montage.
Cosse tubulaire cuivre standard 35 mm² M6 5R/6
En stock
1.90€ HTVACosse tubulaire en cuivre étamé 35 mm², à anneau M6, avec raccordement horizontal 180°. Idéale pour les connexions électriques par sertissage, en installation, fixation et raccordement.
Cosse tubulaire cuivre standard 35 mm² M8 5R/8
En stock
1.96€ HTVACosse tubulaire en cuivre étamé 35 mm², à anneau M8, pour raccordement électrique par sertissage sur conducteurs non isolés. Montage horizontal, 1 trou de fixation.
Cosse tubulaire cuivre standard 50 mm² M10 6R/10
Rupture de stock
2.87€ HTVACosse tubulaire en cuivre étamé pour câble de 50 mm², avec œillet M10 et raccordement horizontal 180°. Adaptée aux connexions électriques par sertissage en installation et raccordement.
Cosse tubulaire cuivre standard 50 mm² M6 6R/6
En stock
2.98€ HTVACosse tubulaire en cuivre étamé 50 mm², à anneau, pour raccordement horizontal sur borne M6. Non isolée, avec un seul trou de fixation, idéale pour connexions électriques de puissance.
Cosse tubulaire cuivre standard 50 mm² M8 6R/8
En stock
2.95€ HTVACosse tubulaire en cuivre étamé 50 mm², avec œillet M8 et raccordement horizontal à 180°, idéale pour des connexions électriques de puissance fiables et soignées.
Cosse tubulaire cuivre standard 6 mm² M10 1R/10
En stock
0.64€ HTVACosse tubulaire en cuivre étamé non isolée, section 6 mm², à anneau M10 avec raccordement horizontal 180°, pour connexion et câblage en installation électrique.

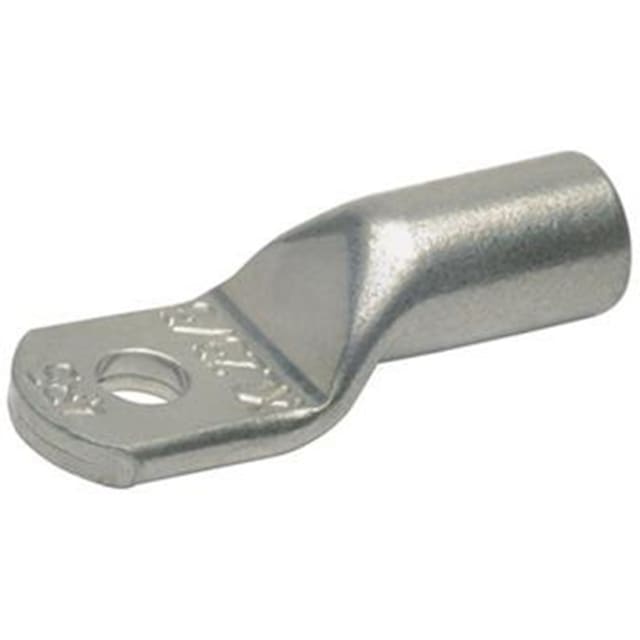

Cosse tubulaire cuivre standard 6 mm² M12 1R/12
En stock
0.68€ HTVA
Cosse tubulaire cuivre standard 6 mm² M6 1R/6
En stock
0.56€ HTVACosse tubulaire en cuivre étamé pour câble 6 mm², avec anneau M6, raccordement horizontal 180°, non isolée. Idéale pour un raccordement électrique précis et durable.
Cosse tubulaire cuivre standard 6 mm² M8 1R/8
En stock
0.62€ HTVACosse tubulaire en cuivre étamé pour câble 6 mm², à œillet M8, angle de raccordement 180°, non isolée, idéale pour un raccordement électrique propre et précis.
Cosse tubulaire cuivre standard 70 mm² M10 7R/10
En stock
3.91€ HTVACosse tubulaire en cuivre étamé pour câble 70 mm², à anneau M10, connexion horizontale 180°, conçue pour un raccordement électrique fiable et soigné.
Cosse tubulaire cuivre standard 70 mm² M12 7R/12
En stock
4.16€ HTVACosse tubulaire en cuivre étamé 70 mm², avec œillet M12 et raccordement horizontal 180°. Une solution de connexion robuste et non isolée pour les câbles de puissance.
Cosse tubulaire cuivre standard 70 mm² M8 7R/8
En stock
4.07€ HTVACosse tubulaire en cuivre étamé 70 mm², à sertir, avec anneau M8 et raccordement horizontal 180°, pour connexion électrique simple et durable.
Cosse tubulaire cuivre standard 95 mm² M12 8R/12
En stock
4.63€ HTVACosse tubulaire en cuivre étamé, section 95 mm², pour raccordement par vis M12. Modèle à anneau 180°, non isolé, avec un seul trou de montage.
Cosse tubulaire cuivre standard 95 mm² M8 8R/8
En stock
4.84€ HTVACosse tubulaire standard en cuivre étamé pour câble 95 mm², avec œillet M8 et raccordement horizontal 180°. Solution de connexion simple et robuste pour installations électriques.
Cosse tubulaire en cuivre 120 mm² M10 standard 9R/10
En stock
6.03€ HTVACosse tubulaire en cuivre étamé 120 mm², à anneau M10, pour raccordement horizontal 180°. Un trou de montage, non isolée, adaptée aux connexions électriques de forte section.
Soulier de câble cuivre tubulaire 10 mm² M12 2R/12
En stock
0.85€ HTVASoulier de câble tubulaire en cuivre étamé 10 mm², à œillet M12, pour raccordement horizontal 180°, avec un seul trou de montage. Non isolé, pour connexions électriques par sertissage.
Soulier de câble cuivre tubulaire 120 mm² M12 9R/12
En stock
5.66€ HTVA
Soulier de câble cuivre tubulaire 150 mm² M16 10R/16
En stock
7.29€ HTVASoulier de câble tubulaire en cuivre étamé 150 mm² avec flasque en anneau, raccordement horizontal 180°, perçage M16 et un seul trou de montage, pour connexion électrique de puissance.
Soulier de câble cuivre tubulaire 185 mm² M16 11R/16
En stock
9.18€ HTVASoulier de câble tubulaire en cuivre étamé 185 mm², à anneau M16, raccordement horizontal 180°, pour connexion électrique sûre et propre sur conducteur de forte section.
Soulier de câble cuivre tubulaire 240 mm² M10 12R/10
En stock
11.88€ HTVASoulier de câble tubulaire en cuivre étamé 240 mm², raccordement à anneau 180° avec trou M10. Adapté aux connexions électriques de puissance, pour un sertissage fiable et précis.
Soulier de câble cuivre tubulaire 25 mm² M12 4R/12
En stock
1.48€ HTVASoulier de câble tubulaire en cuivre étamé pour section 25 mm², à anneau coudé 180° avec fixation M12, conçu pour le raccordement et l’installation électrique.
Comment choisir entre une borne à vis, une borne à levier et une borne rapide ?
La borne à vis convient si vous voulez un serrage réglable et durable. La borne à levier est idéale pour un raccordement rapide, surtout en maintenance ou quand il faut intervenir souvent. La borne rapide est adaptée aux connexions simples et répétitives, quand vous cherchez un montage rapide et compact.
Pour raccorder plusieurs conducteurs dans un coffret, vaut-il mieux prendre un bornier ou un connecteur compact ?
Si vous devez distribuer proprement plusieurs départs sur rail, un bornier est plus pratique. Pour une jonction ponctuelle ou un petit nombre de fils, un connecteur compact est souvent plus simple et prend moins de place.
Quel type de raccordement choisir pour des câbles de forte section ?
Pour les fortes sections, il faut privilégier des solutions prévues pour des courants plus élevés et une bonne tenue mécanique, comme les borniers de puissance ou les cosses adaptées à la section. Le point clé est de vérifier la plage de section admise avant achat.
Quelle solution prendre pour un raccordement étanche en extérieur ou en enterré ?
Il faut choisir un kit ou une boîte de jonction conçue pour l’étanchéité, avec gel ou résine selon le niveau de protection recherché. C’est la meilleure option pour limiter l’humidité, la corrosion et les défauts de contact.
Comment savoir si une cosse ou un embout est à la bonne section ?
La section du conducteur doit entrer dans la plage indiquée pour l’accessoire. Si le fil est trop petit ou trop gros, le sertissage ou le serrage sera moins fiable. En cas de doute, prenez toujours la plage de section exacte du câble.
À quoi servent les embouts de câblage ?
Ils servent à finir proprement un conducteur souple avant insertion dans une borne à vis. Cela améliore le serrage, évite l’écrasement des brins et facilite un raccordement plus propre dans un tableau ou un coffret.
Quand utiliser un manchon de raccordement ?
Le manchon est utile pour prolonger ou réparer deux conducteurs de même section, quand vous souhaitez une jonction droite et compacte. C’est une solution adaptée aux reprises de câble et aux réparations de liaison.
Pourquoi utiliser un connecteur à levier plutôt qu’un raccord à vis ?
Le levier permet un montage plus rapide, sans outil de serrage, et facilite les reprises de câblage. C’est pratique si vous devez souvent modifier ou vérifier votre installation.
Faut-il prévoir un accessoire de protection ou de séparation sur les borniers ?
Oui, dès qu’il y a risque de contact, de mélange de circuits ou de besoin de repérage net. Des cloisons, capots ou butées améliorent la sécurité, l’organisation et la lisibilité du câblage.
