Cosse cuivre étroite disjoncteur 185 mm² M10 11SG/10

Cosse cuivre étroite pour raccordement sur disjoncteur

Cette cosse cuivre étroite disjoncteur 185 mm² M10 est conçue pour le raccordement de conducteurs de forte section sur appareillages électriques et disjoncteurs. Sa plage en forme d’anneau facilite une fixation nette sur goujon M10, avec une géométrie adaptée aux espaces de connexion où une cosse standard serait trop large. Elle convient particulièrement aux montages de puissance nécessitant un raccordement compact, propre et précis.

Format étroit adapté aux bornes d’appareillage

Son exécution à collerette étroite répond aux contraintes de raccordement rencontrées sur de nombreux disjoncteurs, interrupteurs de puissance et équipements de distribution. Ce profil permet de positionner la cosse plus facilement dans les zones de serrage resserrées, tout en conservant une surface de contact appropriée pour le serrage mécanique. C’est un choix pertinent pour les tableaux, coffrets et ensembles de distribution où l’encombrement au niveau des bornes doit être maîtrisé.

Section 185 mm² pour liaisons de puissance

Prévue pour une section nominale de 185 mm², cette cosse s’adresse aux installations nécessitant le raccordement de câbles de forte capacité. Elle permet de terminer le conducteur de manière claire et structurée avant serrage sur borne, ce qui facilite l’intégration dans les liaisons d’alimentation, les départs de puissance et les raccordements sur organes de coupure. Le perçage M10 assure la compatibilité avec les points de fixation correspondants sur les équipements concernés.

Cuivre étamé non isolé pour un sertissage dédié

Fabriquée en cuivre avec traitement de surface étamé, cette cosse non isolée est destinée à être sertie sur le conducteur avec l’outillage approprié. Le cuivre favorise une bonne continuité électrique, tandis que l’étamage contribue à protéger la surface de contact. L’absence d’isolant la rend adaptée aux montages techniques où le choix de la gaine, de l’isolation complémentaire ou de la protection du raccord est géré séparément selon l’architecture de l’installation.

Raccordement droit à 180° pour une sortie de câble horizontale

Avec son angle de raccordement de 180°, cette cosse propose une sortie droite, horizontale, bien adaptée aux cheminements linéaires et aux arrivées directes sur borne. Cette configuration simplifie le positionnement du câble dans de nombreux coffrets et cellules de raccordement, en limitant les contraintes inutiles sur la terminaison. Elle convient lorsque l’on recherche une orientation simple, lisible et cohérente avec le trajet naturel du conducteur.

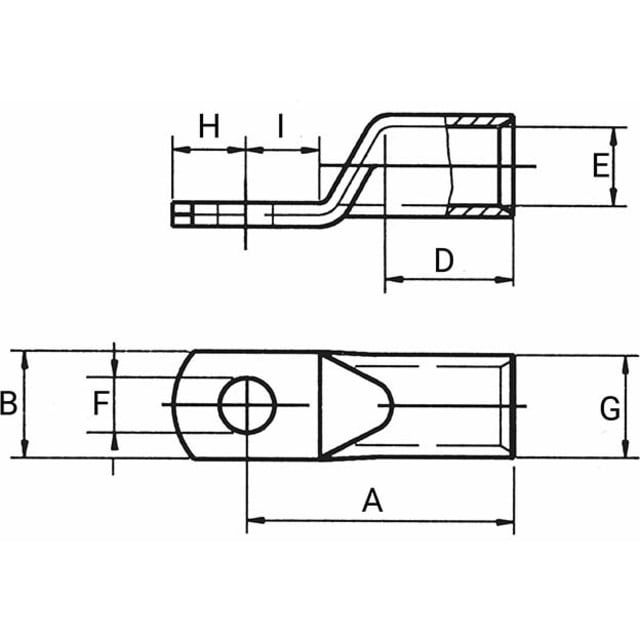

Forme à anneau pour une fixation stable

La forme de flasque en anneau, associée à un trou de montage unique, permet un maintien franc sur le point de connexion. Ce type de terminaison est particulièrement apprécié pour les raccordements vissés, car il aide à conserver la cosse en place pendant l’assemblage. Dans le cadre d’un câblage de puissance, ce format participe à une mise en œuvre plus nette au moment du montage et du serrage sur l’appareillage.

Un composant utile pour tableaux, coffrets et raccordements techniques

Cette cosse de câble 185 mm² M10 trouve naturellement sa place dans les opérations d’installation, de fixation et de raccordement en environnement électrique. Elle répond aux besoins des monteurs, câbleurs et intégrateurs qui recherchent une cosse cuivre étroite pour disjoncteur, capable de s’intégrer proprement dans un ensemble de connexion de puissance. Pour éviter toute erreur de sélection, il est important de vérifier la section du câble, le diamètre de fixation M10 et l’espace disponible autour de la borne à équiper.
