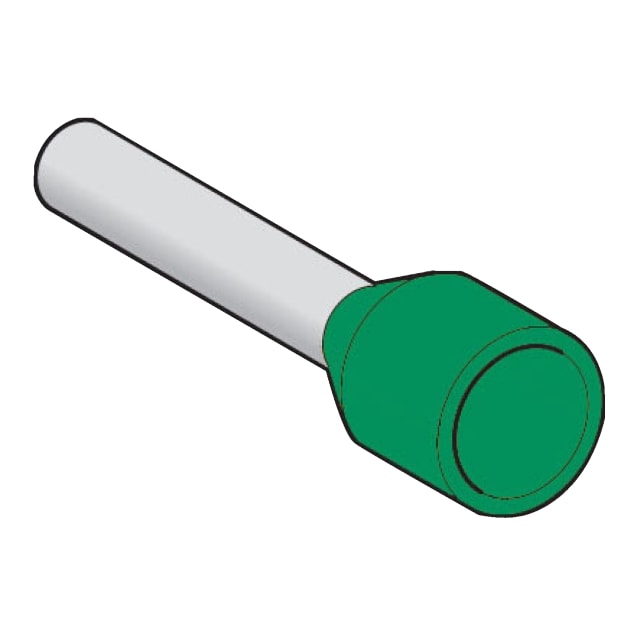

Embout de câblage moyen 0,34 mm² vert DZ5CE003

Embout de câblage moyen 0,34 mm² vert pour conducteur souple unitaire

Cet embout de câblage moyen 0,34 mm² vert est conçu pour la finition propre et nette des conducteurs souples de petite section avant raccordement dans une borne. Il appartient à la gamme Linergy TR Cable Ends et convient à un conducteur unique. Son format moyen facilite l’insertion dans les bornes tout en maintenant les brins regroupés, ce qui aide à obtenir un raccordement plus régulier et plus lisible dans les coffrets, tableaux et armoires électriques.

Repérage simple grâce au code couleur vert

La collerette isolée verte permet d’identifier rapidement la section associée à l’embout lors des opérations de préparation, de câblage ou de maintenance. Ce repérage visuel est particulièrement utile lorsque plusieurs sections sont utilisées dans le même ensemble de câblage. Le corps isolé guide également l’entrée du conducteur dans la douille, pour une mise en place plus nette au moment du sertissage.

Format adapté aux petites sections de câbles souples

Prévu pour une section de 0,34 mm², soit AWG 24, cet embout répond aux besoins de câblage fin que l’on retrouve sur des circuits de commande, de signalisation ou de raccordement d’équipements compacts. La douille de 8 mm offre une zone de reprise adaptée pour maintenir les brins serrés avant connexion, tandis que la longueur totale de 12 mm conserve un encombrement réduit dans les espaces de câblage limités.

Douille en cuivre étamé pour une finition de conducteur propre

La partie conductrice est réalisée en cuivre avec surface étamée. Cette conception permet d’obtenir une extrémité de câble homogène après sertissage, plus pratique à insérer dans les bornes à vis ou à cage que des brins souples laissés libres. L’embout aide ainsi à limiter l’écrasement irrégulier des fils et à préparer un conducteur proprement terminé pour les opérations d’assemblage électrique.

Collerette isolée pour une manipulation plus nette au sertissage

Ce modèle est isolé et de forme standard, avec une collerette qui améliore la tenue du conducteur au moment de l’introduction dans l’embout. Ce format est apprécié pour les travaux de câblage répétitifs où la rapidité d’exécution et la régularité des finitions comptent autant que l’encombrement. Il ne s’agit pas d’un modèle livré en bande ni d’un embout avec étiquette de désignation, ce qui en fait une solution directe et simple pour le câblage courant.

Usage recommandé en armoire, coffret et appareillage de connexion

Cet embout de câblage trouve naturellement sa place dans les montages de borniers, coffrets de distribution, armoires de commande et ensembles d’appareillage où des conducteurs souples de faible section doivent être raccordés proprement. Il convient lorsque l’on recherche une extrémité de fil mieux préparée pour l’insertion dans les organes de connexion, avec une présentation plus nette du câblage et une meilleure organisation visuelle des départs.

Caractéristiques utiles à vérifier avant commande

Ce modèle correspond à un embout isolé vert pour conducteur unique, en cuivre étamé, de section 0,34 mm², avec douille de 8 mm et longueur totale de 12 mm. Il est destiné à une utilisation sur câble souple de petite section avec format moyen. Pour éviter toute erreur de sélection, il est important de le choisir en cohérence avec la section réelle du conducteur à sertir et avec l’outillage de sertissage adapté aux embouts de câblage isolés.
