Embouts de câblage
Les embouts de câblage facilitent la finition et la sécurisation des conducteurs souples avant raccordement dans un bornier, un bornier de commande ou un tableau électrique. Ils améliorent la tenue mécanique des brins, limitent l’écrasement lors du serrage et contribuent à obtenir une connexion plus nette et plus régulière. Selon les besoins, ils sont disponibles en versions isolées ou non isolées, avec différentes longueurs de fût et différentes sections de câble.
Le choix se fait principalement selon la section du conducteur, la longueur de dénudage nécessaire et le type d’isolation souhaité. Pour un raccordement fiable, il est important de sélectionner un embout adapté au diamètre du fil et de réaliser un sertissage franc, avec l’outil approprié. Les modèles simples, doubles ou en coffret permettent de couvrir aussi bien les petites interventions que les besoins plus variés en atelier ou sur chantier.
Ces accessoires sont couramment utilisés en installation électrique, en automatisme, en maintenance industrielle et dans le câblage d’armoires. Ils sont particulièrement utiles pour préparer des conducteurs multibrins avant insertion dans des bornes à vis ou à ressort. Pour travailler en sécurité, veillez toujours à couper l’alimentation avant intervention et à vérifier le bon appairage entre la section du câble, l’embout et la pince de sertissage.
Marques
Coffret d’embouts de câble isolés 0,5-10 mm² 181437
In stock
552.37€ HTVACoffret métallique noir, 22 compartiments, équipé d’outils de base MPU, embouts isolés DIN 46228 partie 4 de 0,5-10mm², embouts doubles isolés de 0,5-2,5mm².
Embout de câble DIN 46228 120 mm² 32 mm 180011
In stock
5.10€ HTVA- Pour les conducteurs à brins fins et super fins et les conducteurs à brins fins comprimés
- En combinaison avec le sertissage i-Rond, les embouts sont idéaux pour les dimensions limitées des bornes de connexion

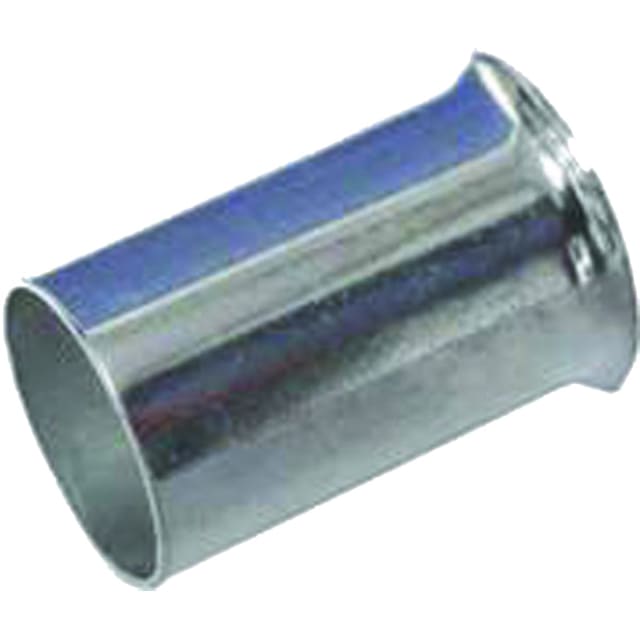

Embout de câble DIN 46228 150 mm² 32 mm 180013
In stock
5.78€ HTVA- Pour les conducteurs à brins fins et super fins et les conducteurs à brins fins comprimés
- En combinaison avec le sertissage i-Rond, les embouts sont idéaux pour les dimensions limitées des bornes de connexion
Embout de câble DIN 46228 150 mm² 40 mm 180014
In stock
6.92€ HTVA- Pour les conducteurs à brins fins et super fins et les conducteurs à brins fins comprimés
- En combinaison avec le sertissage i-Rond, les embouts sont idéaux pour les dimensions limitées des bornes de connexion
Embout de câble DIN 46228 185 mm² 40 mm 180024
In stock
8.58€ HTVA- Pour les conducteurs à brins fins et super fins et les conducteurs à brins fins comprimés
- En combinaison avec le sertissage i-Rond, les embouts sont idéaux pour les dimensions limitées des bornes de connexion
Embout de câble DIN 46228 240 mm² 34 mm 180543
In stock
7.96€ HTVA- Pour les conducteurs à brins fins et super fins et les conducteurs à brins fins comprimés
- En combinaison avec le sertissage i-Rond, les embouts sont idéaux pour les dimensions limitées des bornes de connexion
Embout de câble double isolé 2 x 0,5 mm² 8 mm blanc
In stock
2.78€ HTVAEmbout de câble double isolé en cuivre étamé, section 2 x 0,5 mm², longueur de douille 8 mm, coloris blanc. Conçu pour les connexions de conducteurs souples, sans halogène.
Embout de câble double isolé 2 x 1 mm² rouge 180751
In stock
3.35€ HTVAEmbout de câble double isolé rouge 2 x 1 mm², en cuivre étamé sans halogène, avec douille de 10 mm et longueur totale de 17 mm, pour un raccordement propre et sécurisé.
Embout de câble double isolé 2 x 1,5 mm² 8 mm noir
Rupture de stock
2.86€ HTVAEmbout double isolé noir pour conducteurs 2 x 1,5 mm², avec douille de 8 mm en cuivre étamé, isolation polypropylène sans halogène. Idéal pour un raccordement propre et soigné.
Embout de câble double isolé 2 x 10mm² rouge 180748
In stock
13.25€ HTVA- Application: pour les conducteurs souples et très souples
- Matière: CU selon DIN EN 13600
- Surface: étamée
- Isolation: polypropylène sans halogène
- Résistant à des températures jusqu‘à 105°C
Embout de câble double isolé 2 x 1mm² 8mm rouge
In stock
2.78€ HTVAEmbout de câble double isolé rouge 2 x 1 mm², en cuivre étamé sans halogène, avec douille de 8 mm et longueur totale de 15 mm, pour une connexion nette et soignée.
Embout de câble double isolé 2 x 4 mm² gris 180796
In stock
9.42€ HTVAEmbout double isolé gris 2 x 4 mm² en cuivre étamé, sans halogène, avec douille de 12 mm et longueur totale de 23 mm, pour un raccordement propre et précis des conducteurs.
Embout de câble double isolé 2×1,5 mm² 12 mm noir
In stock
3.29€ HTVAEmbout de câble double isolé noir 2×1,5 mm², en cuivre étamé sans halogène, avec douille de 12 mm et longueur totale de 20 mm pour un raccordement propre et précis.
Embout de câble double isolé 2×2,5 mm² 13 mm bleu
In stock
3.74€ HTVAEmbout de câble double isolé bleu pour 2×2,5 mm², avec douille de 13 mm en cuivre étamé sans halogène. Idéal pour les raccordements propres et sécurisés de conducteurs.
Embout de câble double isolé 2×6 mm² 14 mm jaune
In stock
10.52€ HTVA- Application: pour les conducteurs souples et très souples
- Matière: CU selon DIN EN 13600
- Surface: étamée
- Isolation: polypropylène sans halogène
- Résistant à des températures jusqu‘à 105°C
Embout de câble isolé DIN 1,5 mm² 8 mm noir 180763
In stock
1.19€ HTVAEmbout de câble isolé noir en cuivre étamé, section 1,5 mm², longueur de douille 8 mm, sans halogène. Conçu pour le raccordement propre et sécurisé des conducteurs.

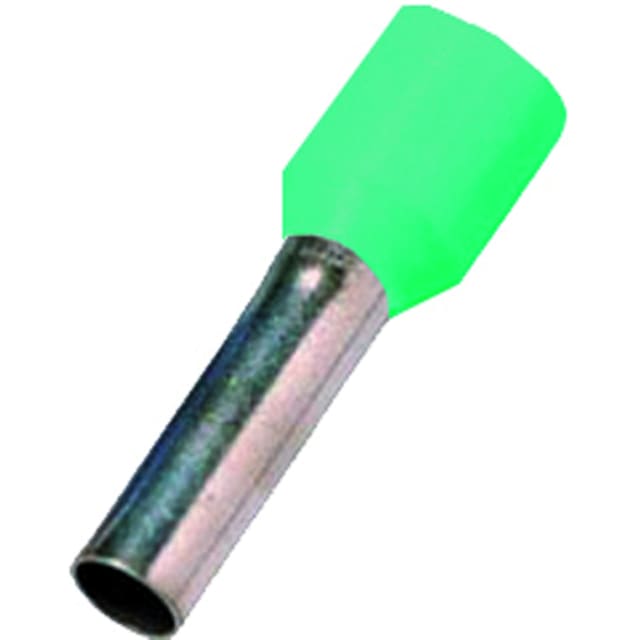

Embout de câble isolé DIN 46228 0,34 mm² 6 mm 180730
In stock
2.21€ HTVA- Application: pour les conducteurs souples et très souples
- Matière: CU selon DIN EN 13600
- Surface: étamée
- Isolation: polypropylène sans halogène
- Résistant à des températures jusqu‘à 105°C
Embout de câble isolé DIN 46228 0,5 mm² 8 mm blanc
In stock
1.19€ HTVA- Application: pour les conducteurs souples et très souples
- Matière: CU selon DIN EN 13600
- Surface: étamée
- Isolation: polypropylène sans halogène
- Résistant à des températures jusqu‘à 105°C
Embout de câble isolé DIN 46228 0,75 mm² 8 mm blanc
In stock
1.19€ HTVAEmbout de câble isolé blanc DIN 46228 pour conducteur de 0,75 mm², avec douille de 8 mm en cuivre étamé et isolation polypropylène sans halogène. Longueur totale 14 mm.
Embout de câble isolé DIN 46228 0,75 mm² 8 mm gris
In stock
1.19€ HTVAEmbout de câble isolé gris DIN 46228 pour conducteur de 0,75 mm², avec douille de 8 mm en cuivre étamé sans halogène, idéal pour des raccordements propres et précis.

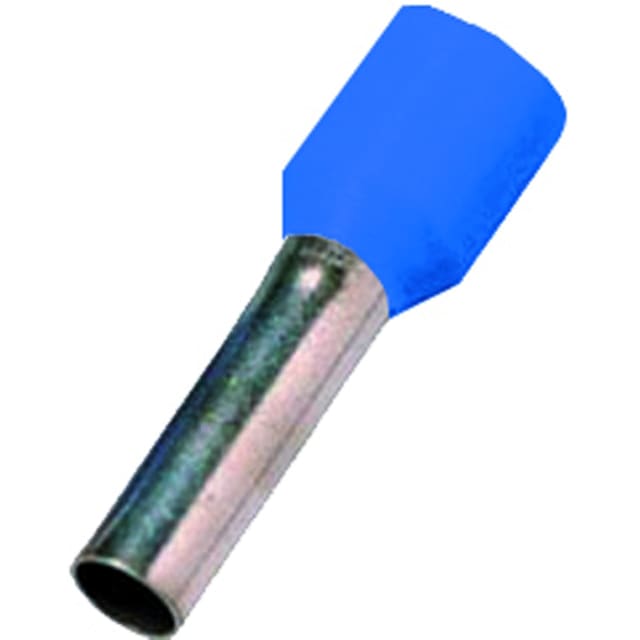

Embout de câble isolé DIN 46228 0,75 mm² bleu 181516
In stock
1.19€ HTVA- Application: pour les conducteurs souples et très souples
- Matière: CU selon DIN EN 13600
- Surface: étamée
- Isolation: polypropylène sans halogène
- Résistant à des températures jusqu‘à 105°C
Embout de câble isolé DIN 46228 1 mm² 8 mm jaune 181525
In stock
1.19€ HTVAEmbout de câble isolé jaune DIN 46228 pour conducteur de 1 mm², avec douille de 8 mm en cuivre étamé sans halogène. Longueur totale 14 mm, idéal pour un raccordement soigné.
Embout de câble isolé DIN 46228 1 mm² 8 mm rouge
In stock
1.19€ HTVAEmbout de câble isolé rouge DIN 46228, 1 mm², douille 8 mm, cuivre étamé sans halogène. Idéal pour le raccordement de conducteurs, avec isolation en polypropylène et longueur totale de 14 mm.

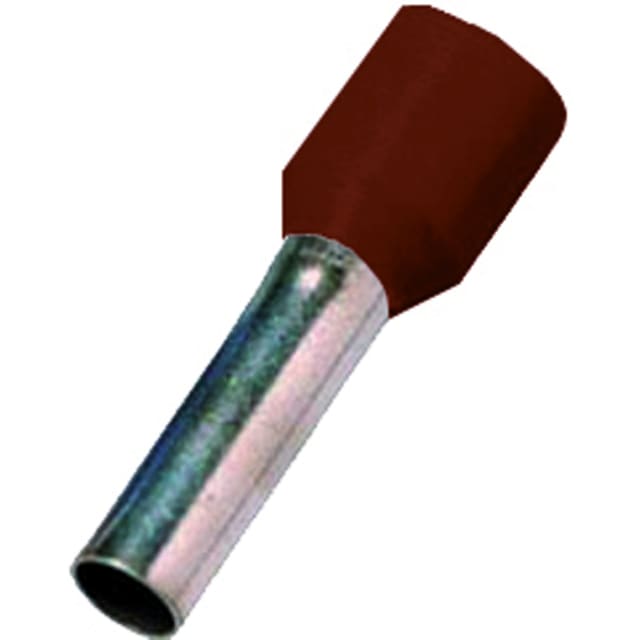

Embout de câble isolé DIN 46228 10 mm² 12 mm brun
In stock
5.26€ HTVA- Application: pour les conducteurs souples et très souples
- Matière: CU selon DIN EN 13600
- Surface: étamée
- Isolation: polypropylène sans halogène
- Résistant à des températures jusqu‘à 105°C
Comment choisir la bonne section d’embout pour mon fil ?
La section de l’embout doit correspondre à celle du conducteur souple. Par exemple, un fil de 0,75 mm², 1,5 mm², 2,5 mm² ou 6 mm² demande un embout de même section pour un sertissage fiable et une bonne tenue dans la borne.
Faut-il prendre un embout isolé ou non isolé ?
Prenez un modèle isolé si vous voulez une finition plus simple à manipuler et un repérage visuel plus clair. Le non isolé est utile quand on cherche un format plus compact ou un raccordement très serré dans un espace réduit.
Quand choisir un embout double plutôt qu’un modèle simple ?
Un embout double sert à raccorder deux conducteurs souples dans un même point de connexion. Il est pratique pour les reprises, les pontages et certains câblages d’armoires où deux fils doivent entrer ensemble dans une borne.
À quoi sert la longueur de fût et comment la choisir ?
La longueur du fût doit correspondre à la longueur de dénudage et à la profondeur d’insertion dans la borne. Un fût trop court laisse les brins mal maintenus, un fût trop long peut gêner la connexion ou dépasser inutilement.
Un coffret d’embouts est-il intéressant pour un chantier ou un atelier ?
Oui, si vous travaillez sur plusieurs sections de fil. Un coffret permet d’avoir plusieurs tailles sous la main, et les versions avec pince sont pratiques pour gagner du temps sur les raccordements répétés.
Pourquoi utiliser un embout de câblage sur un conducteur souple ?
Il maintient les brins ensemble, limite l’écrasement au serrage et améliore la qualité du contact dans un bornier. Le raccordement est plus propre, plus régulier et plus simple à contrôler.
Comment sertir correctement un embout ?
Dénudez le fil sur la bonne longueur, insérez tous les brins jusqu’au fond, puis sertissez avec une pince adaptée à la section. Le sertissage doit être franc et uniforme, sans brins dépassant.
Puis-je mettre deux fils dans le même embout ?
Oui, mais seulement avec un embout double prévu pour cela. Il faut vérifier que la section combinée et le type de conducteur sont compatibles avec le modèle choisi.
Quelle différence entre un embout standard et un embout long ?
Le modèle long offre une zone de contact plus grande et peut mieux convenir quand il faut une insertion plus profonde ou un maintien renforcé. Le standard est souvent suffisant pour les raccordements courants.
Dans quels cas ces embouts sont-ils les plus utiles ?
Ils sont surtout utiles en installation électrique, en automatisme, en maintenance industrielle et dans le câblage de tableaux ou d’armoires, dès qu’on raccorde des conducteurs multibrins sur bornes à vis ou à ressort.
