Embouts de câblage
Les embouts de câblage facilitent la finition et la sécurisation des conducteurs souples avant raccordement dans un bornier, un bornier de commande ou un tableau électrique. Ils améliorent la tenue mécanique des brins, limitent l’écrasement lors du serrage et contribuent à obtenir une connexion plus nette et plus régulière. Selon les besoins, ils sont disponibles en versions isolées ou non isolées, avec différentes longueurs de fût et différentes sections de câble.
Le choix se fait principalement selon la section du conducteur, la longueur de dénudage nécessaire et le type d’isolation souhaité. Pour un raccordement fiable, il est important de sélectionner un embout adapté au diamètre du fil et de réaliser un sertissage franc, avec l’outil approprié. Les modèles simples, doubles ou en coffret permettent de couvrir aussi bien les petites interventions que les besoins plus variés en atelier ou sur chantier.
Ces accessoires sont couramment utilisés en installation électrique, en automatisme, en maintenance industrielle et dans le câblage d’armoires. Ils sont particulièrement utiles pour préparer des conducteurs multibrins avant insertion dans des bornes à vis ou à ressort. Pour travailler en sécurité, veillez toujours à couper l’alimentation avant intervention et à vérifier le bon appairage entre la section du câble, l’embout et la pince de sertissage.
Douille terminale cuivre étamé 2,5 mm² 7 mm 73/7VZ
In stock
14.28€ HTVA
Douille terminale de câble étamée 1,5 mm² 7 mm 72/7VZ
In stock
12.72€ HTVADouille terminale de câble étamée en cuivre, section 1,5 mm², longueur 7 mm, pour raccordement propre et précis des conducteurs non isolés.
Douille terminale étamée DIN 46228 1,5 mm² 10 mm
Rupture de stock
16.80€ HTVADouille terminale étamée DIN 46228 pour conducteur de 1,5 mm², longueur 10 mm. Embout de câblage standard en cuivre, non isolé, idéal pour les raccordements électriques soignés.
Douille terminale isolée 0,5 mm² 8 mm cuivre 169/8
In stock
18.48€ HTVADouille terminale isolée en cuivre étamé, section 0,5 mm², longueur 8 mm, avec isolation en polypropylène sans halogène. Format standard blanc pour raccordement précis des conducteurs.
Douille terminale isolée 0,75 mm² 8 mm cuivre 170/8
In stock
18.48€ HTVADouille terminale isolée bleue en cuivre étamé, sans halogène, pour conducteur de 0,75 mm². Longueur 8 mm, isolation en polypropylène, idéale pour un raccordement propre et précis.
Douille terminale isolée 0,75 mm² 8 mm cuivre 170/W
In stock
18.48€ HTVADouille terminale isolée en cuivre étamé, 0,75 mm², longueur 8 mm, isolant en polypropylène blanc sans halogène, pour un raccordement propre et précis des conducteurs.
Douille terminale isolée cuivre 1mm² 8mm 171/G
In stock
18.48€ HTVADouille terminale isolée en cuivre étamé pour conducteur de 1 mm², longueur 8 mm. Isolant jaune en polypropylène sans halogène, idéale pour un raccordement propre et sécurisé.
Douille terminale isolée cuivre 2×1 mm² 10 mm 871/10
In stock
46.92€ HTVADouille terminale isolée en cuivre étamé, rouge, pour deux conducteurs de 1 mm². Longueur 10 mm, isolation en polypropylène sans halogène, idéale pour des raccordements propres et sécurisés.
Douille terminale isolée cuivre 2×1,5 mm² 12 mm 872/12
In stock
46.92€ HTVADouille terminale isolée en cuivre étamé pour double conducteur 2 x 1,5 mm², longueur 12 mm, avec isolation rouge en polypropylène sans halogène. Idéale pour un raccordement propre et précis.
Douille terminale isolée DIN cuivre 0,5 mm² 8 mm 469/8
In stock
18.48€ HTVADouille terminale isolée en cuivre étamé, section 0,5 mm², longueur 8 mm, avec isolation blanche sans halogène en polypropylène. Adaptée au raccordement de conducteurs en installation électrique.
Douille terminale isolée DIN cuivre 0,75 mm² 8 mm 470/8
In stock
18.48€ HTVADouille terminale isolée en cuivre étamé, section 0,75 mm² et longueur 8 mm, avec isolation en polypropylène sans halogène. Solution compacte pour la finition des conducteurs.
Douille terminale isolée DIN cuivre 1 mm² 8 mm 471/8
In stock
18.48€ HTVADouille terminale isolée en cuivre étamé pour conducteur 1 mm², longueur 8 mm, isolation rouge en polypropylène sans halogène. Idéale pour un raccordement propre et sécurisé des câbles.
Douille terminale isolée DIN cuivre 1,5 mm² 8 mm 472/8
Rupture de stock
18.48€ HTVADouille terminale isolée en cuivre étamé pour conducteur de 1,5 mm², longueur 8 mm, isolant polypropylène noir sans halogène. Format standard pour raccordement propre et précis.
Douille terminale isolée DIN cuivre 2,5 mm² 8 mm 473/8
In stock
22.80€ HTVADouille terminale isolée bleue en cuivre étamé, section 2,5 mm², longueur 8 mm, sans halogène, pour un raccordement propre et précis des conducteurs.
Embout de câblage double préisolé 2×0,75 mm² TE7508
In stock
34.44€ HTVAEmbout de câblage double préisolé pour conducteurs de 2 x 0,75 mm², idéal pour un raccordement propre et précis dans les installations électriques.
Embout de câblage isolé 0,75 mm² gris AZ5CE007D
Available on backorder
43.56€ HTVAEmbout de câblage isolé gris 0,75 mm² en cuivre étamé, avec douille de 8 mm et isolation polyamide. Format standard de 14 mm, pour connexions propres et précises.
Embout de câblage isolé Starfix 1 mm² rouge 037663
In stock
113.16€ HTVAEmbout de câblage isolé rouge Starfix 1 mm², à douille de 8 mm en cuivre étamé, avec isolation polypropylène sans halogène, pour raccordement soigné des conducteurs.

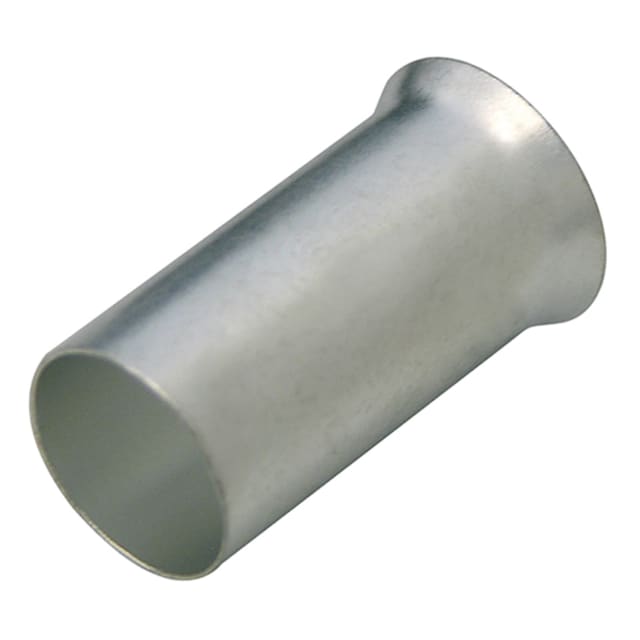

Embout de câblage non isolé 4mm² cuivre étamé 270096
In stock
42.72€ HTVA
Embout de câblage non isolé cuivre étamé 1 mm² 270076
In stock
18.36€ HTVAEmbout de câblage non isolé en cuivre étamé, section 1 mm², douille 6 mm. Solution standard pour assurer une terminaison nette et professionnelle des conducteurs.
Embout de câblage non isolé cuivre étamé 1,5 mm² 270082
In stock
21.36€ HTVAEmbout de câblage non isolé en cuivre étamé, section 1,5 mm², longueur 10 mm. Solution standard pour la connexion et le raccordement des conducteurs, sans halogène.
Embout de câblage non isolé cuivre étamé 2,5 mm² 270089
In stock
24.24€ HTVAEmbout de câblage non isolé en cuivre étamé, section 2,5 mm², douille de 10 mm. Conçu pour le raccordement propre et précis des conducteurs en installation électrique.
Embout de câblage nu 10 mm² 12 mm DIN 46228/1 AH10-12
In stock
8.76€ HTVAEmbout de câblage nu 10 mm², longueur 12 mm, conforme DIN 46228/1, pour terminaison propre des conducteurs multibrins et raccordements électriques précis.
Embout de câblage préisolé bleu 0,75 mm² 14 mm CE007
In stock
12.60€ HTVAEmbout de câblage préisolé bleu pour conducteur de 0,75 mm², longueur 14 mm, idéal pour un raccordement propre, précis et sécurisé des fils souples.
Embout de câblage Starfix 2,5 mm² gris isolé 037666
In stock
146.40€ HTVAEmbout de câblage gris isolé 2,5 mm² en cuivre étamé, sans halogène, avec douille de 8 mm. Idéal pour le raccordement de conducteurs résistants au court-circuit.
Comment choisir la bonne section d’embout pour mon fil ?
La section de l’embout doit correspondre à celle du conducteur souple. Par exemple, un fil de 0,75 mm², 1,5 mm², 2,5 mm² ou 6 mm² demande un embout de même section pour un sertissage fiable et une bonne tenue dans la borne.
Faut-il prendre un embout isolé ou non isolé ?
Prenez un modèle isolé si vous voulez une finition plus simple à manipuler et un repérage visuel plus clair. Le non isolé est utile quand on cherche un format plus compact ou un raccordement très serré dans un espace réduit.
Quand choisir un embout double plutôt qu’un modèle simple ?
Un embout double sert à raccorder deux conducteurs souples dans un même point de connexion. Il est pratique pour les reprises, les pontages et certains câblages d’armoires où deux fils doivent entrer ensemble dans une borne.
À quoi sert la longueur de fût et comment la choisir ?
La longueur du fût doit correspondre à la longueur de dénudage et à la profondeur d’insertion dans la borne. Un fût trop court laisse les brins mal maintenus, un fût trop long peut gêner la connexion ou dépasser inutilement.
Un coffret d’embouts est-il intéressant pour un chantier ou un atelier ?
Oui, si vous travaillez sur plusieurs sections de fil. Un coffret permet d’avoir plusieurs tailles sous la main, et les versions avec pince sont pratiques pour gagner du temps sur les raccordements répétés.
Pourquoi utiliser un embout de câblage sur un conducteur souple ?
Il maintient les brins ensemble, limite l’écrasement au serrage et améliore la qualité du contact dans un bornier. Le raccordement est plus propre, plus régulier et plus simple à contrôler.
Comment sertir correctement un embout ?
Dénudez le fil sur la bonne longueur, insérez tous les brins jusqu’au fond, puis sertissez avec une pince adaptée à la section. Le sertissage doit être franc et uniforme, sans brins dépassant.
Puis-je mettre deux fils dans le même embout ?
Oui, mais seulement avec un embout double prévu pour cela. Il faut vérifier que la section combinée et le type de conducteur sont compatibles avec le modèle choisi.
Quelle différence entre un embout standard et un embout long ?
Le modèle long offre une zone de contact plus grande et peut mieux convenir quand il faut une insertion plus profonde ou un maintien renforcé. Le standard est souvent suffisant pour les raccordements courants.
Dans quels cas ces embouts sont-ils les plus utiles ?
Ils sont surtout utiles en installation électrique, en automatisme, en maintenance industrielle et dans le câblage de tableaux ou d’armoires, dès qu’on raccorde des conducteurs multibrins sur bornes à vis ou à ressort.
