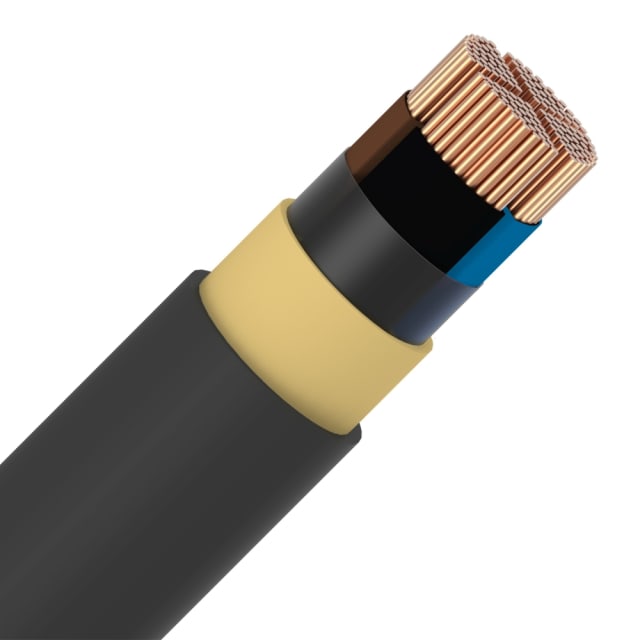

Câble d’énergie EXVB 4×120 mm² pour distribution basse tension 0,6/1 kV

Ce câble d’énergie EXVB XLPE/PVC 1kV Eca 4×120 mm² est conçu pour les liaisons de puissance et de raccordement en installation fixe basse tension. Sa configuration en 4 conducteurs de 120 mm² répond aux besoins des alimentations triphasées avec neutre, dans les réseaux de distribution, les colonnes montantes techniques et les raccordements nécessitant une forte section. Son enveloppe extérieure noire en PVC et son isolation XLPE en font une solution adaptée aux contraintes d’une pose exigeante, avec un bon équilibre entre tenue électrique, encombrement et mise en œuvre.

Âme cuivre câblée classe 2 et section 120 mm² pour fortes intensités

Chaque conducteur est réalisé en cuivre nu avec une construction classe 2 câblée, un choix pertinent pour les sections importantes où l’on recherche à la fois une excellente conductivité et une bonne aptitude au façonnage. La forme sectorale des âmes permet d’optimiser le diamètre global du câble, ce qui facilite son intégration dans les cheminements techniques tout en conservant une section nominale de 120 mm² par conducteur. Cette architecture est particulièrement intéressante pour les circuits de puissance où la stabilité de l’alimentation et la maîtrise de l’encombrement sont des critères essentiels.

Isolation XLPE et gaine PVC pour une utilisation en installation fixe

L’isolation principale en polyéthylène réticulé (XLPE) autorise une température maximale admissible du conducteur de 90 °C, ce qui convient aux applications de distribution d’énergie soumises à des charges soutenues. La gaine extérieure en PVC noir apporte une protection adaptée au câble dans les environnements de pose courants. L’ensemble XLPE/PVC est recherché pour les câbles d’énergie 0,6/1 kV destinés au raccordement et à l’acheminement de puissance, notamment lorsque la robustesse d’un câble multiconducteur de grande section est attendue.

4 conducteurs identifiés par couleur sans conducteur de protection

Cette version comporte 4 conducteurs avec identification par couleur, sans conducteur de protection intégré. Ce point est important pour sélectionner la bonne variante selon le schéma de câblage prévu sur l’installation. L’absence de conducteur de protection le destine aux configurations où celui-ci est géré séparément ou n’est pas intégré dans le même câble. Pour l’installateur, cette composition permet de viser précisément le besoin de raccordement sans surdimensionner la liaison ni choisir une version inadaptée.

Dimensions et rayon de courbure adaptés aux cheminements techniques

Avec un diamètre extérieur approximatif de 44 mm, ce câble EXVB 4×120 mm² reste cohérent avec les contraintes d’une grande section destinée à la distribution d’énergie. Son rayon de courbure minimal de 12 fois le diamètre doit être pris en compte lors de la préparation du passage, des remontées en coffret, des réservations et du tirage. Ces données sont utiles pour anticiper l’espace nécessaire dans les gaines, fourreaux, locaux techniques et zones de raccordement, tout en limitant les contraintes mécaniques sur le câble pendant la pose.

Plage de pose et conditions de service à prendre en compte sur chantier

La température de pose indiquée de 5 à 50 °C aide à sécuriser les opérations d’installation dans de bonnes conditions de maniabilité. En service statique, la plage de température de 0 à 60 °C permet de l’intégrer dans des installations fixes de distribution électrique où les conditions ambiantes restent maîtrisées. Pour les chantiers techniques, ces valeurs constituent un repère concret afin de planifier la mise en œuvre, d’éviter les contraintes inutiles au moment du tirage et de préserver la géométrie du câble sur toute la longueur installée.

Classe de réaction au feu Eca pour les projets nécessitant une identification claire

Ce câble d’énergie EXVB est classé Eca selon l’EN 13501-6. Cette classification permet d’identifier clairement son niveau de réaction au feu dans le cadre d’une sélection produit rigoureuse. Pour les professionnels qui composent une installation avec plusieurs familles de câbles, cette information simplifie le tri des références et la cohérence documentaire du chantier. Associée à la tension nominale Uo/U de 0,6/1 kV, elle confirme son positionnement comme câble de puissance pour réseaux basse tension fixes.

Un format pertinent pour raccordements de puissance et colonnes techniques

Grâce à sa composition 4×120 mm², à son poids indicatif de 5495 kg/km et à sa structure EXVB XLPE/PVC, ce câble se destine aux liaisons de puissance où la continuité d’alimentation, la tenue des conducteurs et la lisibilité de la configuration sont prioritaires. Il convient particulièrement aux applications de raccordement entre tableaux, coffrets, équipements de distribution et colonnes techniques nécessitant une section importante. Pour un achat maîtrisé, cette référence répond à une recherche précise : câble d’énergie EXVB 1kV Eca 4×120 mm² en cuivre, sans conducteur de protection, avec gaine extérieure noire.
