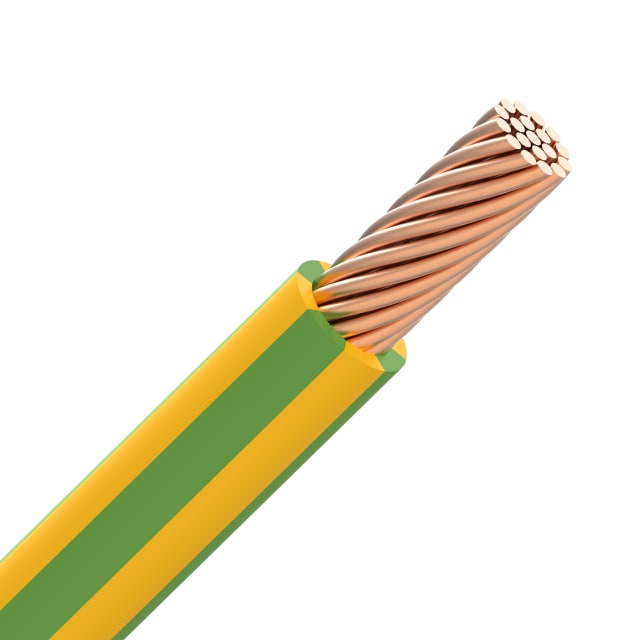

Fil électrique VOB H07V-R PVC vert/jaune 150mm²

Un fil électrique VOB H07V-R conçu pour les raccordements de forte section

Ce fil électrique VOB H07V-R PVC vert/jaune 150mm² est destiné aux liaisons où une très grande section de conducteur est nécessaire. Sa section nominale de 150 mm² permet d’accompagner les installations de puissance, tout en conservant le format d’un conducteur unipolaire isolé PVC, pratique à intégrer dans les chemins de câbles, armoires, tableaux et canalisations adaptées. Sa finition vert/jaune l’identifie clairement comme conducteur de protection, un point essentiel pour sécuriser le repérage sur chantier comme en maintenance.

Âme cuivre câblée classe 2 pour une bonne tenue en installation

Le conducteur est réalisé en cuivre nu avec une âme de classe 2 câblée. Cette construction apporte un bon compromis entre capacité de passage du courant, tenue mécanique et maniabilité à la pose. Sur une section de 150 mm², ce type d’âme facilite l’intégration dans les environnements techniques exigeants, notamment lorsque le câble doit être acheminé vers des jeux de barres, bornes de puissance, coffrets ou équipements de distribution. L’aspect câblé convient particulièrement aux montages fixes nécessitant une mise en forme plus souple qu’un conducteur massif.

Isolation PVC H07V-R pour usage courant en environnement électrique

L’isolation en PVC correspond à la désignation H07V-R, largement utilisée pour les conducteurs d’installation sans gaine extérieure. Elle protège efficacement le conducteur tout en conservant un encombrement maîtrisé, avec un diamètre extérieur approximatif de 18,5 mm. Ce format reste adapté aux passages en conduits, goulottes, armoires et autres volumes techniques prévus pour des conducteurs isolés de forte section. Pour l’installateur, cela signifie une solution cohérente lorsqu’il faut raccorder proprement un conducteur de terre de grande capacité.

Repérage vert/jaune dédié au conducteur de protection

La couleur vert/jaune permet une identification immédiate de la fonction de protection. Ce repérage visuel limite les erreurs lors du câblage, des extensions d’installation ou des interventions ultérieures. Sur les réseaux de puissance, cette différenciation est particulièrement importante, car elle améliore la lisibilité des connexions dans les tableaux, les armoires et les ensembles de distribution. Pour un acheteur professionnel comme pour un installateur averti, ce fil répond donc à un besoin précis de continuité de terre et d’équipotentialité avec une section élevée.

Tension assignée 450/750 V pour les installations électriques fixes

Ce fil VOB H07V-R présente une tension nominale Uo/U de 450/750 V. Il s’intègre ainsi dans les installations fixes nécessitant un conducteur isolé pour le câblage interne ou les raccordements de distribution. Cette désignation en fait un choix adapté aux environnements de bâtiment, d’infrastructure technique ou d’équipement électrique où l’on recherche un fil unipolaire de forte section, clairement identifié et compatible avec les usages courants de raccordement de protection.

Comportement à la pose : grand diamètre, rayon de courbure à respecter

Avec un diamètre extérieur d’environ 18,5 mm et un rayon de courbure minimal de 6 fois le diamètre, ce conducteur demande une préparation de pose adaptée. Ce point est important pour anticiper les rayons dans les coffrets, les réservations, les traversées et les zones de raccordement. Sur une section de 150 mm², respecter ce rayon de courbure contribue à faciliter le cheminement et à éviter les contraintes inutiles sur l’isolant comme sur l’âme cuivre. C’est un détail déterminant pour obtenir une installation propre, lisible et plus simple à raccorder.

Température admissible et réaction au feu pour une intégration technique cohérente

Le conducteur admet une température maximale de 70 °C et bénéficie d’une classification de réaction au feu Eca. Ces caractéristiques s’inscrivent dans les attentes habituelles pour un fil d’installation PVC destiné à des montages fixes. Elles permettent de sélectionner ce modèle en connaissance de cause dans les projets où la compatibilité des conducteurs, leur repérage et leur comportement global doivent rester cohérents avec le reste de l’appareillage et des protections installées.

Un format pertinent pour les tableaux, coffrets et liaisons de terre de puissance

Grâce à sa très forte section, ce fil électrique VOB H07V-R vert/jaune 150mm² convient particulièrement aux liaisons principales de protection, aux interconnexions de coffrets, aux armoires électriques et aux ensembles de distribution nécessitant un conducteur de terre dimensionné pour des intensités et des architectures importantes. Son poids indicatif de 1440 kg/km rappelle qu’il s’agit d’un produit technique de forte capacité, pensé pour les installations sérieuses où le choix de la section, du type d’âme et du repérage ne laisse aucune place à l’approximation.
