Fil électrique souple H07V-K PVC noir 150mm² 750V Eca

Fil souple H07V-K noir 150 mm² pour raccordements de forte section

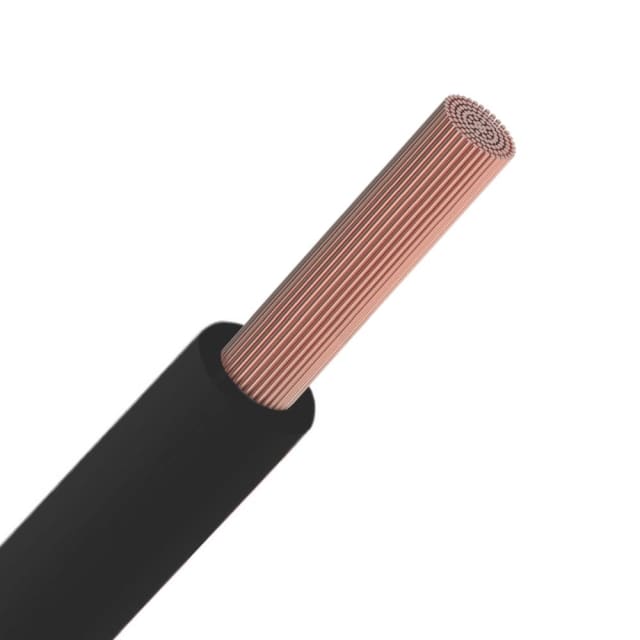

Ce fil électrique souple H07V-K PVC noir 150 mm² est conçu pour les installations et raccordements nécessitant une très forte section de conducteur. Avec son âme en cuivre souple de classe 5 et son isolation PVC, il se prête aux câblages où la maniabilité du conducteur reste essentielle malgré un diamètre important. Sa couleur noire facilite l’identification visuelle du circuit dans les armoires, coffrets, tableaux et ensembles de distribution.

Section 150 mm² : adaptée aux liaisons de puissance et aux câblages exigeants

La section nominale de 150 mm² répond aux besoins des installations électriques demandant un conducteur de grande capacité. Ce format est particulièrement recherché pour les liaisons de puissance, les jeux de barres câblés, les raccordements d’équipements, ainsi que certaines alimentations en tableau ou en armoire. Le conducteur en cuivre nu favorise une bonne continuité électrique et permet un sertissage adapté avec des accessoires de connexion prévus pour les fortes sections.

Conducteur cuivre classe 5 : plus de souplesse à la pose

Grâce à sa construction souple classe 5, ce fil H07V-K est plus facile à mettre en forme qu’un conducteur rigide de même section. Cet avantage est particulièrement appréciable lors du passage en cheminement technique, dans les rayons de courbure serrés ou pour le raccordement d’appareillages imposants. Son rayon de courbure minimal de 4 fois le diamètre extérieur aide à préparer une pose plus propre, tout en limitant les contraintes mécaniques sur l’isolant et sur l’âme conductrice.

Isolation PVC noire 450/750 V pour usage en câblage d’installation

Ce fil VOB souple H07V-K dispose d’une tension nominale Uo/U de 450/750 V. Son isolation en PVC noir protège efficacement le conducteur dans les applications de câblage d’installation compatibles avec cette désignation. Le PVC apporte une bonne tenue d’ensemble pour les usages courants en environnement technique, tout en conservant la flexibilité attendue sur un fil souple de cette catégorie.

Dimensions utiles pour préparer le passage et le raccordement

Avec un diamètre extérieur approximatif de 19,7 mm et un poids indicatif de 1520 kg/km, ce conducteur doit être choisi en tenant compte de l’encombrement réel dans les goulottes, gaines, borniers et dispositifs de serrage. Ces informations sont précieuses pour dimensionner correctement le cheminement, sélectionner les embouts ou cosses adaptés et anticiper la manutention sur chantier ou en atelier. La longueur indiquée de 1 m convient parfaitement aux besoins de coupe au mètre ou d’ajustement précis selon le projet.

Comportement thermique et conditions de mise en œuvre

La température maximale admissible du conducteur atteint 70 °C. Lors du montage ou de la manutention, la température extérieure admissible se situe entre 5 °C et 50 °C, puis entre -5 °C et 70 °C après installation sans vibration. Ces données permettent de mieux planifier la pose et d’éviter les manipulations dans des conditions défavorables, notamment sur des sections importantes où la souplesse du câble évolue selon la température ambiante.

Classe de réaction au feu Eca pour une identification technique claire

Ce fil électrique H07V-K noir 150 mm² est classé Eca selon l’EN 13501-6. Cette information permet d’identifier clairement son niveau de réaction au feu dans les documentations techniques et dans les sélections de produits pour chantiers. Pour l’installateur comme pour le bureau d’étude, cette désignation simplifie le repérage du bon conducteur au sein d’une gamme de fils souples PVC de même famille.

Un choix pertinent pour les tableaux, coffrets et liaisons internes de forte section

Ce fil VOB H07V-K 150 mm² noir convient aux professionnels recherchant un conducteur souple pour des raccordements électriques puissants, lisibles et techniquement cohérents. Il trouve naturellement sa place dans les armoires électriques, coffrets de distribution, ensembles de commande, liaisons internes et montages nécessitant à la fois forte section, isolation PVC et repérage par couleur. Son format est particulièrement intéressant lorsque la compacité du câblage et la facilité de mise en forme sont des critères importants.
