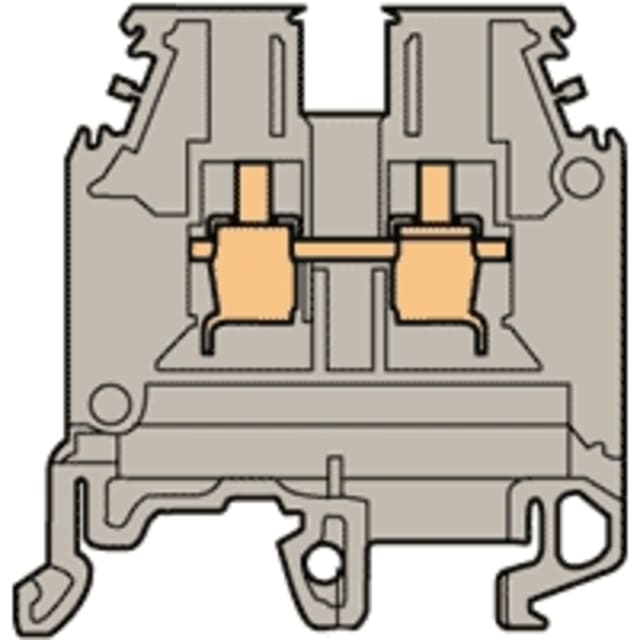

Borne à vis 4 mm² grise 1SNA115116R0700

Borne de passage à vis 4 mm² pour câblage de tableau

Cette borne à vis grise 4 mm² est conçue pour le raccordement de conducteurs dans les tableaux électriques et ensembles de distribution. Son format de borne de passage à 1 niveau et 2 pôles permet de réaliser une liaison simple, nette et lisible entre deux points de câblage, avec une implantation adaptée aux montages organisés sur rail. Son pas de 6 mm facilite l’optimisation de l’espace dans les coffrets tout en conservant une séparation claire des circuits.

Raccordement à vis précis pour conducteurs de 0,22 à 4 mm²

Le système de connexion à vis convient aux sections de conducteur de 0,22 à 4 mm², ce qui en fait une solution polyvalente pour de nombreux travaux de câblage de commande, de distribution et d’alimentation auxiliaire. Ce mode de serrage est apprécié pour sa mise en œuvre directe, sa bonne tenue mécanique du conducteur et sa compatibilité avec les interventions de maintenance courantes en armoire. Pour l’installateur, cela permet de travailler avec une borne compacte tout en gardant une plage d’utilisation étendue.

Format compact pour tableaux électriques denses

Avec une largeur de 6 mm, une profondeur de 40,5 mm et une hauteur de 44,5 mm, cette borne à vis s’intègre facilement dans les tableaux où chaque millimètre compte. Son encombrement réduit aide à structurer des rangées de bornes homogènes sans surcharger le rail, ce qui simplifie la lecture du câblage et la répartition des départs. Ce gabarit convient particulièrement aux armoires de distribution, coffrets de commande et montages nécessitant une implantation rationnelle.

Caractéristiques électriques adaptées aux applications de distribution

Cette borne de passage présente un courant assigné de 32 A et une tension assignée jusqu’à 1000 V, avec une rigidité diélectrique de 2000 V et une tension de tenue aux chocs de 8000 V. Elle répond ainsi aux besoins des circuits de tableau exigeant une borne de raccordement compacte capable d’accompagner des montages techniques soignés. Son courant de tenue de courte durée de 480 A apporte un niveau d’aptitude adapté aux environnements où la continuité et la tenue électrique du câblage doivent être cohérentes avec les contraintes du tableau.

Corps isolant en polyamide 6.6 et protection IP20

Le corps en polyamide 6.6 associe tenue thermique et isolation pour une utilisation en environnement électrique intérieur. L’indice de protection IP20 correspond à une intégration en tableau ou coffret, dans un ensemble où la protection globale est assurée par l’enveloppe. La classification d’inflammabilité UL 94V-0 constitue un point important pour les applications de câblage en armoire, en contribuant à une sélection cohérente des composants isolants dans les ensembles techniques.

Utilisation stable en atelier, coffret ou armoire

Cette borne est prévue pour fonctionner dans une plage de température de service de -55 à 110 °C, avec une température d’installation de -5 à 40 °C. Ces valeurs permettent son emploi dans des contextes de montage variés, aussi bien pour la réalisation de tableaux neufs que pour des opérations d’extension ou de remplacement sur installations existantes. Son poids unitaire de 8,2 g participe également à une manipulation simple lors de l’assemblage de rangées complètes.

Un choix pertinent pour un câblage clair et évolutif

Pour l’équipement d’un tableau électrique, cette borne à vis 4 mm² grise constitue une solution efficace lorsqu’il faut raccorder proprement des conducteurs tout en conservant une bonne lisibilité des cheminements. Son exécution 1 circuit, 1 niveau, sa couleur grise standard en armoire et son format de borne de passage en font un composant adapté aux montages structurés, aux repérages cohérents et aux extensions futures du câblage sans complexifier l’organisation de l’ensemble.
