Fiche plate femelle isolée PVC rouge 0,5-1 mm² 820/1

Fiche plate femelle isolée PVC rouge pour raccordement rapide en faible section

Cette fiche plate femelle isolée PVC rouge est conçue pour le raccordement serti de conducteurs souples ou rigides de petite section. Elle convient aux câbles de 0,5 à 1 mm² et permet une connexion simple sur languette plate mâle au format 2,8 x 0,5 mm. Son format compact la rend adaptée aux montages électriques nécessitant un encombrement réduit, tout en facilitant les opérations de câblage et de maintenance.

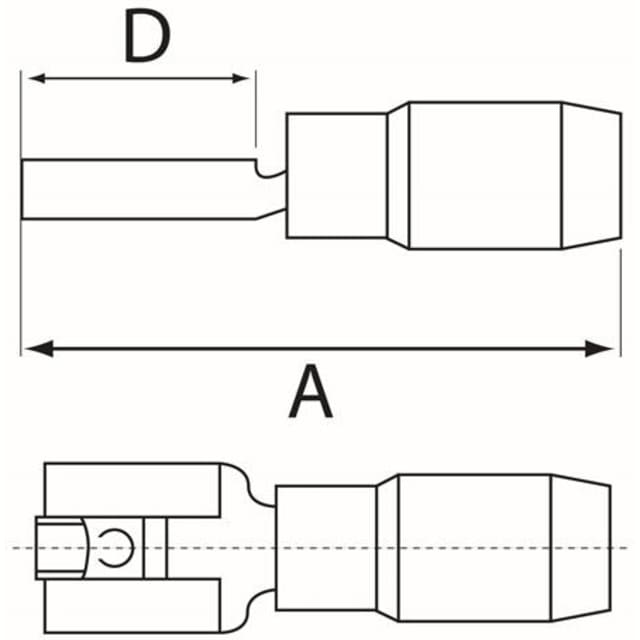

Format 2,8 x 0,5 mm adapté aux connexions plates miniatures

Le profil de prise plat 2,8 x 0,5 mm répond aux besoins de raccordement sur équipements, composants ou faisceaux utilisant ce standard de languette. Ce type de fiche plate femelle est particulièrement utile lorsque l’on recherche une connexion enfichable démontable, plus pratique qu’un raccordement permanent. Elle permet de connecter et déconnecter un circuit sans reprise complète du câblage, ce qui simplifie les interventions sur installation ou appareil.

Section de câble 0,5 à 1 mm² pour un sertissage cohérent et propre

Prévue pour une section nominale de 0,5 à 1 mm², cette cosse femelle rouge s’emploie sur les conducteurs de petite section couramment utilisés en câblage de commande, d’alimentation légère ou de liaison interne. Le repérage couleur rouge aide à identifier rapidement la plage de section compatible lors de la préparation des fils, ce qui favorise un choix plus rapide de la cosse au poste de travail et limite les erreurs de montage.

Corps en laiton étamé pour une bonne tenue au contact

La partie conductrice est réalisée en laiton avec traitement de surface étamé. Cette combinaison est recherchée pour les accessoires de connexion nécessitant un bon compromis entre formage, sertissage et continuité électrique. L’étamage participe également à la protection de surface du contact et s’intègre bien dans les montages de câblage où la stabilité du raccord et la propreté du point de connexion sont importantes.

Isolation PVC partielle pour protéger la zone de raccordement

Cette version dispose d’une isolation partielle en PVC. La gaine rouge recouvre la zone arrière de la cosse et contribue à limiter le contact accidentel au niveau du sertissage, tout en conservant une partie métallique avant accessible pour l’enfichage sur la languette correspondante. Ce type de conception est apprécié lorsque l’on souhaite garder une connexion rapide, lisible et facile à positionner, sans alourdir le raccord par une enveloppe totalement fermée.

Utilisation recommandée pour appareillages, faisceaux et petits raccordements

La fiche plate femelle isolée 0,5-1 mm² trouve naturellement sa place dans les opérations de connexion et câblage, en installation, fixation et raccordement, ainsi que dans les montages sur appareillage, coffrets, luminaires, accessoires techniques ou petits ensembles pré-câblés. Elle est adaptée aux besoins d’atelier comme aux interventions de terrain lorsque le raccordement par languette plate est déjà prévu par le matériel à connecter.

Caractéristiques utiles pour un choix précis sur chantier ou en atelier

Ce modèle de type douille ne comporte ni prise de tension ni ergot d’encliquetage. Il est donné pour un courant maximal de 12,75 A, dans le respect des conditions d’utilisation du montage et de la section employée. Pour choisir la bonne cosse plate femelle isolée PVC rouge, il convient de vérifier trois points essentiels avant pose : la section du conducteur, le format exact de la languette mâle 2,8 x 0,5 mm et la compatibilité avec l’espace disponible autour du point de connexion.
