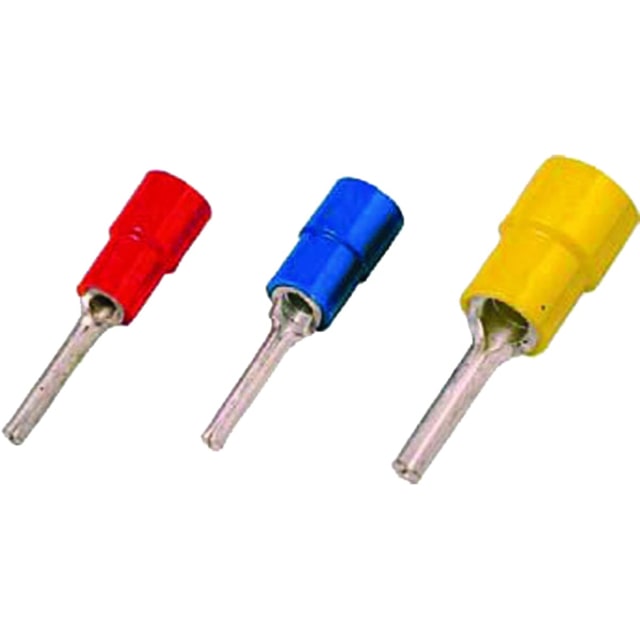

Cosse à sertir isolée à pointe 0,5-1 mm² rouge DIN46231
- Application: pour les conducteurs souples et très souples
- Matière: Cu-ETP
- Surface: étamée
- Isolation: PC sans halogène
- Résistant à des températures jusqu‘à 120°C
13.94€ HTVA
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 13.94€ | 0% |
| 3-5 | 13.66€ | 2% |
| 6-10 | 13.52€ | 3% |
| 11+ | 13.38€ | 4% |
Cosse à sertir isolée à pointe rouge pour conducteurs fins 0,5 à 1 mm²
Cette cosse à sertir isolée à pointe DIN 46231 est conçue pour réaliser un raccordement propre, fiable et durable sur des conducteurs à fil fin de section 0,5 à 1 mm². Sa conception à broche permet d’obtenir une terminaison nette, particulièrement adaptée aux tableaux électriques, aux armoires de commande, aux équipements de câblage et aux installations où la qualité du contact est essentielle.
La couleur rouge facilite l’identification rapide de la plage de section correspondante, ce qui limite les erreurs au moment du choix et du sertissage. Avec son isolant en polyamide sans halogène et son corps en cuivre étamé, elle offre une solution technique cohérente pour les connexions électriques soignées, avec une bonne tenue dans le temps.
Les atouts de cette cosse à sertir
Compatible avec les conducteurs à fil fin de 0,5 à 1 mm². Forme à pointe conforme DIN 46231 pour un raccordement pratique et identifiable. Corps en cuivre avec surface étamée pour une connexion fiable. Isolation rouge en polyamide, sans halogène. Format court pour une intégration simple dans les espaces de câblage compacts. Courant maximal admissible : 11 A.
Pour quels usages ?
Cette cosse est particulièrement adaptée aux applications de câblage nécessitant une terminaison isolée sur conducteur souple ou très souple. Elle trouve sa place dans les installations de contrôle-commande, les coffrets électriques, les raccordements d’appareillage et plus largement dans tous les montages où l’on recherche un sertissage propre, stable et facile à repérer.
Son diamètre de broche de 1,9 mm permet une utilisation sur les bornes prévues pour ce type de connexion, afin de sécuriser le contact et de faciliter le montage. La longueur totale de 22,8 mm en fait un accessoire compact, simple à intégrer dans des ensembles de câblage denses.
Points à vérifier avant le sertissage
Choisir une cosse correspondant à la section réelle du conducteur : 0,5 à 1 mm². Utiliser un outil de sertissage adapté pour obtenir une connexion mécanique et électrique correcte. Vérifier la compatibilité avec la borne ou le point de raccordement visé. Respecter les conditions d’emploi du matériel et les caractéristiques du circuit.
Caractéristiques techniques
Référence fabricant : 180866 Référence commerciale : ICIQ1ST SKU : 8037125 GTIN / EAN : 8014212200730 Section nominale : 0,5 à 1 mm² Couleur de l’isolement : rouge Matière : cuivre Traitement de surface : étamé Isolation : polyamide (PA) Forme : broche / pointe Longueur totale : 22,8 mm Diamètre de la broche : 1,9 mm Courant maxi : 11 A Sans halogène : oui
Une solution fiable pour un câblage propre
En choisissant cette cosse à sertir isolée à pointe, vous optez pour un accessoire de raccordement simple à identifier, adapté aux conducteurs fins et pensé pour faciliter les connexions électriques du quotidien. C’est un choix pertinent pour obtenir un câblage plus net, plus pratique à maintenir et mieux organisé dans les installations professionnelles comme dans les montages techniques exigeants.
Documentation PDF
Aucune documentation disponible.
Caractéristiques techniques
| Forme de flasque | forme de goupille |
|---|---|
| Section nominale | 0.5...1 mm² |
| Couleur de l'isolement | rouge |
| Matière | cuivre |
| Isolation | Polyamide (PA) |
| En forme de ruban | non |
| Forme de la gaine | Court |
| adapté à un conducteur massif | non |
| adapté à un conducteur multifilaire | non |
| Sans halogène | oui |
| adapté à un conducteur à fil fin | oui |
| adapté aux températures élevées (jusqu'à 650 °C) | non |
| adapté au fil de bobinage émaillé | non |
| adapté à un conducteur rond | oui |
| adapté à un conducteur plat | non |
| Pour jonctions résistants à la traction | non |
| type de traitement de la surface | étamé |
| Courant maxi (lmax) | 11 A |
| Longueur totale | 22.8 mm |
| Diamètre de la broche (borne en forme de broche) | 1.9 mm |
Produits de la même marque dans la catégorie la plus précise
Cette cosse à sertir est-elle bien prévue pour un conducteur souple ou très souple ?
Oui. Ce modèle DIN 46231 est prévu pour les conducteurs souples et très souples, avec une section de 0,5 à 1 mm².
Quel diamètre de broche cette cosse à pointe a-t-elle ?
La broche a un diamètre de 1,9 mm. C’est le point clé pour vérifier la compatibilité avec le bornier ou la borne à raccorder.
Quel outil faut-il utiliser pour la sertir correctement ?
Il faut une pince à sertir adaptée aux cosses pré-isolées et à la section 0,5-1 mm². Un sertissage propre est essentiel pour la tenue mécanique et le bon contact.
Peut-on utiliser cette cosse avec un fil rigide ou un conducteur massif ?
Non, ce modèle n’est pas adapté aux conducteurs massifs. Il est destiné aux conducteurs à fil fin.
Cette cosse est-elle isolée ?
Oui. Elle possède une isolation en polyamide rouge, sans halogène, avec une forme de gaine courte.
À quoi sert une cosse à pointe DIN 46231 ?
Elle sert à terminer proprement un conducteur souple pour l’insérer dans une borne ou un bornier, tout en facilitant le raccordement et en améliorant la tenue du brin de cuivre à l’extrémité du fil.
