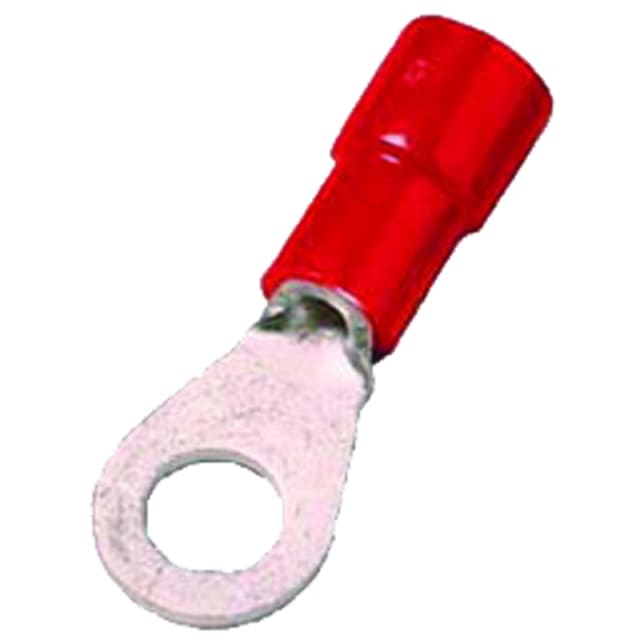

Cosse à sertir isolée M5 0,5-1 mm² rouge 180841
Cosse à sertir isolée rouge en cuivre étamé, pour conducteur à fil fin 0,5 à 1 mm². Œillet M5, gaine courte en polycarbonate sans halogène, courant maxi 11 A.
13.15€
300 en stock
300 en stock
Cosse à sertir isolée M5 pour conducteurs souples de 0,5 à 1 mm²
Cette cosse à sertir isolée rouge est conçue pour le raccordement de conducteurs souples et très souples de section 0,5 à 1 mm². Sa forme à anneau permet une fixation sous vis ou sous écrou sur un point de connexion M5, pour obtenir un raccordement net, pratique et adapté aux opérations de câblage en tableau, en coffret ou sur équipements électriques.
Connexion à œillet M5 pour un maintien mécanique stable
Grâce à sa flasque en forme d’anneau, cette cosse assure un positionnement précis sur les bornes à vis M5. Ce format est particulièrement utile lorsque l’on recherche un serrage franc et un bon maintien du conducteur au point de raccordement. Le diamètre de boulon indiqué en M5, équivalent à 3/16 pouce, facilite l’identification de la bonne cosse au moment de la préparation du câblage.
Corps en cuivre étamé pour le câblage courant
La partie conductrice est en cuivre avec surface étamée, une configuration largement utilisée pour les raccordements électriques nécessitant une bonne interface de contact et une protection de surface adaptée aux usages de câblage classiques. Cette cosse convient à un courant maximal de 11 A, ce qui en fait une solution pertinente pour de nombreuses liaisons de faible section dans les armoires, appareillages et ensembles de connexion.
Isolation rouge en polycarbonate sans halogène

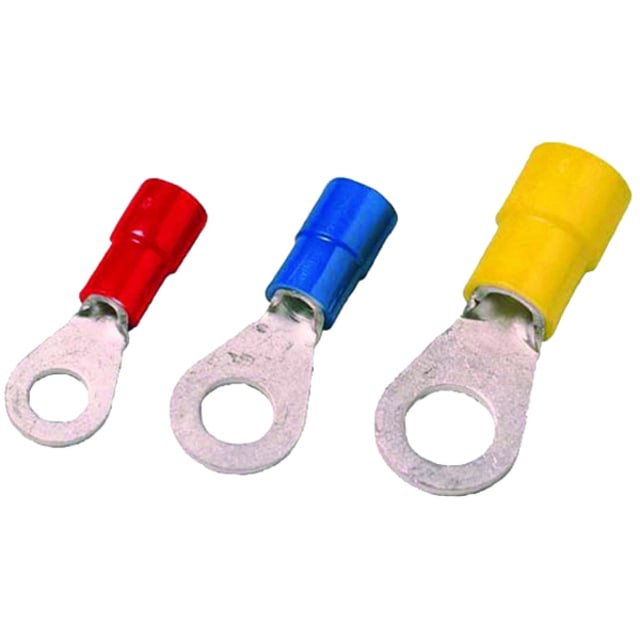

L’isolant rouge en polycarbonate permet de repérer rapidement la plage de section compatible 0,5 à 1 mm² lors du montage. Cette isolation est annoncée sans halogène, un point utile pour les installations où la nature des matériaux employés compte dans le choix des accessoires de câblage. La cosse est par ailleurs donnée pour une tenue en température jusqu’à 120 °C selon la description de référence.
Compatible avec les conducteurs à fil fin et de forme ronde
Ce modèle est prévu pour les conducteurs à fil fin, ainsi que pour les conducteurs ronds. Il n’est en revanche pas destiné aux conducteurs massifs, multifilaires classiques, plats ou au fil de bobinage émaillé. Ce positionnement produit permet de sélectionner plus facilement la bonne cosse selon la nature réelle du câble à raccorder et d’éviter les écarts entre le terminal choisi et le type d’âme utilisé sur chantier ou en atelier.
Format compact pour un montage propre dans les espaces réduits
Avec une longueur totale de 19 mm et une longueur de bride de 10 mm, cette cosse à sertir isolée M5 conserve un encombrement réduit. Sa gaine courte favorise une intégration propre dans les zones de raccordement où la place est comptée, tout en laissant une lecture claire du sertissage et du positionnement de l’anneau sur la borne.
Un choix adapté aux opérations de raccordement et de maintenance
Cette cosse à œillet isolée répond aux besoins de connexion et câblage lorsqu’il faut terminer proprement un conducteur souple avant vissage sur borne. Elle convient aussi bien pour la préparation d’armoires que pour les interventions de maintenance, de remplacement ou d’adaptation d’un faisceau. Son repérage rouge, son format M5 et sa plage 0,5-1 mm² en font un consommable simple à intégrer dans un stock d’atelier ou de chantier.
Documentation PDF
Aucune documentation disponible.
Caractéristiques techniques
| Mesure de filetage métrique (M..) | 5 |
|---|---|
| Forme de flasque | forme d'anneau |
| Section nominale | 0.5...1 mm² |
| Couleur de l'isolement | rouge |
| Matière | cuivre |
| Isolation | Polycarbonate |
| En forme de ruban | non |
| Forme de la gaine | Court |
| adapté à un conducteur massif | non |
| adapté à un conducteur multifilaire | non |
| Sans halogène | oui |
| adapté à un conducteur à fil fin | oui |
| adapté aux températures élevées (jusqu'à 650 °C) | non |
| adapté au fil de bobinage émaillé | non |
| adapté à un conducteur rond | oui |
| adapté à un conducteur plat | non |
| Pour jonctions résistants à la traction | non |
| type de traitement de la surface | étamé |
| Courant maxi (lmax) | 11 A |
| Dimensions du boulon (impériales) | 3/16 pouce |
| Longueur de bride | 10 mm |
| Longueur totale | 19 mm |
Produits de la même marque dans la catégorie la plus précise
Avec quelle section de câble cette cosse à sertir M5 rouge est-elle compatible ?
Elle est prévue pour des conducteurs de 0,5 à 1 mm². La couleur rouge correspond à cette plage de section sur cette série de cosses isolées.
Sur quel type de borne cette cosse se monte-t-elle ?
C’est une cosse à œillet pour vis ou borne M5. La forme annulaire permet de la serrer sous une vis de raccordement adaptée.
Peut-on l’utiliser avec un conducteur souple fin ?
Oui, elle est indiquée comme adaptée aux conducteurs à fil fin. En revanche, elle n’est pas prévue pour les conducteurs massifs ni pour les conducteurs multifilaires selon la fiche produit.
Faut-il un outil particulier pour la pose ?
Oui, il faut une pince à sertir adaptée aux cosses pré-isolées. Un bon sertissage est essentiel pour obtenir un contact fiable et éviter l’arrachement du conducteur.
L’isolement de cette cosse est-il sans halogène ?
Oui, l’isolement est donné comme sans halogène. C’est un point utile pour les installations où l’on recherche des accessoires de câblage plus sûrs en cas d’incendie.
Cette cosse convient-elle pour un montage soumis à une forte traction ?
Non, elle n’est pas prévue pour des jonctions résistantes à la traction. Le sertissage assure la connexion électrique, mais il ne remplace pas un dispositif de retenue mécanique si le câble est sollicité.
