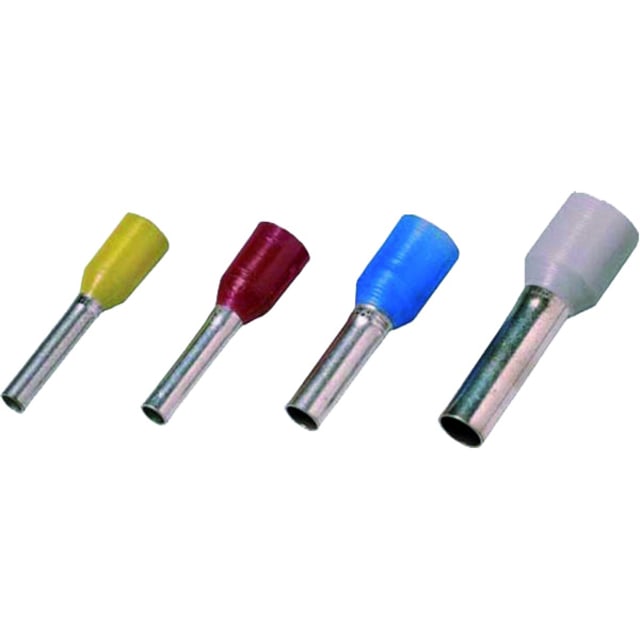

Embout de câble isolé DIN 46228 10 mm² 12 mm brun
- Application: pour les conducteurs souples et très souples
- Matière: CU selon DIN EN 13600
- Surface: étamée
- Isolation: polypropylène sans halogène
- Résistant à des températures jusqu‘à 105°C
5.26€ HTVA
1300 en stock
1300 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 5.26€ | 0% |
| 3-5 | 5.15€ | 2% |
| 6-10 | 5.10€ | 3% |
| 11+ | 5.05€ | 4% |
Embout de câble isolé DIN 46228 10 mm² 12 mm brun
Cet embout de câble isolé est conçu pour terminer proprement un conducteur souple ou très souple de 10 mm². Il facilite un raccordement net, fiable et durable dans les armoires électriques, coffrets de distribution, tableaux de commande et installations nécessitant un câblage soigné.
Avec sa douille de 12 mm et sa longueur totale de 22 mm, il aide à maintenir les brins du conducteur bien regroupés avant insertion dans un bornier à serrage. La finition étamée du cuivre favorise un bon contact électrique, tandis que l’isolant en polypropylène sans halogène apporte une protection pratique lors du montage.
Les atouts de cet embout de câblage
- Section nominale 10 mm² pour les conducteurs adaptés à ce calibre.
- Douille de 12 mm pour une insertion stable dans le bornier.
- Isolation brune pour l’identification visuelle rapide du calibre.
- Cuivre étamé pour une finition propre et un raccordement fiable.
- Isolation sans halogène, adaptée aux exigences courantes de sécurité en installation.
- Forme standard, facile à utiliser en préparation de câblage.
Pour quels usages ?
Ce type d’embout est particulièrement utile dès qu’un conducteur souple doit être inséré dans un bornier à vis ou à ressort. Il limite l’écrasement des brins, améliore la tenue du fil et contribue à un câblage plus propre dans le temps.
Il convient notamment pour :
- les tableaux électriques et coffrets de commande ;
- les raccordements d’appareillage et de distribution ;
- les assemblages nécessitant une terminaison nette des conducteurs souples ;
- les travaux de maintenance et de rénovation où l’organisation du câblage est importante.
Caractéristiques techniques
- Forme de construction : standard
- Section nominale : 10 mm²
- Longueur de douille : 12 mm
- Longueur totale : 22 mm
- Couleur : brun
- Isolé : oui
- Matériau de l’isolation : polypropylène
- Sans halogène : oui
- Matière : cuivre
- Traitement de surface : étamé
- Taille AWG : 10
- Avec étiquette de désignation : non
- En forme de ruban : non
- Pour conducteur résistant au court-circuit : non
Points de vigilance avant installation
Pour un résultat propre et durable, il est important de choisir un embout correspondant à la section du conducteur et à l’usage prévu. Ce modèle est destiné aux conducteurs souples et très souples de 10 mm². Une bonne préparation du fil et un sertissage adapté sont essentiels pour garantir une tenue mécanique correcte et un contact de qualité.
La couleur brune permet une identification rapide sur chantier ou en atelier. En revanche, elle ne remplace pas la vérification de la section, qui doit toujours rester le critère principal de choix.
Références produit
- SKU : 8037012
- Référence commerciale : ICIAE1012BR
- Référence fabricant : 181501
- Identifiant global unique : 8014212203533
Pourquoi choisir cet embout de câble isolé ?
Parce qu’il répond à un besoin simple et essentiel en installation électrique : terminer proprement un conducteur souple pour améliorer la fiabilité du raccordement. Sa structure en cuivre étamé, son isolation sans halogène et son format adapté au 10 mm² en font un accessoire technique pratique, pensé pour un câblage plus propre, plus rapide et plus professionnel.
Documentation PDF
Aucune documentation disponible.
Caractéristiques techniques
| Forme de construction | standard |
|---|---|
| Section nominale | 10 mm² |
| Longueur de douille | 12 mm |
| Couleur | brun |
| Isolé | oui |
| Matériau de l'isolation | polypropylène |
| Matière | cuivre |
| Sans halogène | oui |
| type de traitement de la surface | étamé |
| En forme de ruban | non |
| Pour conducteur résistant au court-circuit | non |
| Taille AWG | 10 |
| Avec étiquette de désignation | non |
| Longueur totale | 22 mm |
Produits de la même marque dans la catégorie la plus précise
À quoi sert un embout de câble isolé DIN 46228 10 mm² 12 mm brun ?
Il sert à terminer un conducteur souple avant son raccordement dans une borne à vis ou un bornier, afin de regrouper les brins et de faciliter l’insertion propre du fil.
Avec quel type de conducteur ce modèle est-il prévu ?
Ce type d’embout est prévu pour les conducteurs souples à très souples en cuivre. Il n’est pas destiné à remplacer un raccord pour conducteur rigide si la borne ou l’installation n’est pas prévue pour cela.
Comment choisir la bonne section pour un embout de câble ?
La section de l’embout doit correspondre à celle du conducteur à sertir. Ici, il faut un câble de 10 mm² pour obtenir un sertissage correct et fiable.
La longueur de 12 mm est-elle importante pour l’installation ?
Oui, elle correspond à la longueur de douille à sertir dans l’embout. Il faut vérifier que la longueur dénudée du conducteur soit adaptée pour que les brins soient entièrement pris dans la partie métallique, sans dépasser.
Faut-il un outil spécial pour poser cet embout de câble ?
Oui, un outil de sertissage adapté aux embouts de câblage est recommandé. Un bon sertissage est indispensable pour assurer une connexion nette et éviter que les brins se déforment ou s’échappent.
La couleur brune sert-elle à identifier la section ?
Oui, la couleur aide à repérer rapidement la section de l’embout lors du câblage. Elle ne remplace pas la vérification de la section réelle du conducteur avant montage.
