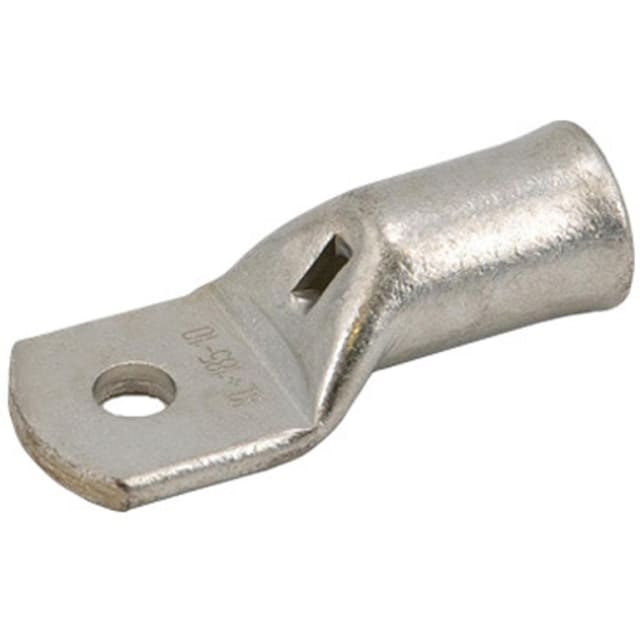

Cosse tubulaire cuivre NFC 20130 35 mm² M8 CNF35-8
Cosse tubulaire en cuivre étamé pour câble de 35 mm², à œillet M8, avec orifice de contrôle. Raccordement horizontal 180°, non isolée, idéale pour connexions électriques sécurisées et soignées.
1.25€
1734 en stock
1734 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 1.25€ | 0% |
| 3-5 | 1.23€ | 2% |
| 6-10 | 1.21€ | 3% |
| 11+ | 1.20€ | 4% |
Cosse tubulaire cuivre 35 mm² M8 pour raccordement par sertissage
Cette cosse tubulaire cuivre NFC 20130 est conçue pour le raccordement de conducteurs cuivre de section 35 mm² sur une borne à vis M8. Sa forme à anneau avec plage droite à 180° facilite une connexion nette, stable et adaptée aux montages électriques où l’on recherche un contact franc entre le câble et le point de serrage.
Format adapté aux câbles cuivre 35 mm² et aux bornes M8
Le corps de la cosse est dimensionné pour recevoir un câble de 35 mm², tandis que son perçage M8 permet la fixation sur goujon ou vis correspondants. Ce duo de dimensions en fait un modèle pertinent pour de nombreuses opérations de raccordement en armoire, tableau, coffret, distribution de puissance ou liaison d’équipements, dès lors que le conducteur et la borne sont compatibles avec ce format.
Cuivre étamé pour une connexion propre et une mise en œuvre maîtrisée
Réalisée en cuivre avec traitement de surface étamé, cette cosse est pensée pour les assemblages par sertissage demandant une excellente continuité de contact. L’étamage contribue à garder une surface de connexion propre et facilite l’intégration dans des environnements techniques où la constance de contact et la bonne tenue du raccordement sont recherchées.
Orifice d’observation pour vérifier l’insertion du conducteur
La présence d’un orifice d’observation permet de contrôler visuellement que le conducteur est correctement engagé dans le fût avant sertissage. C’est un détail particulièrement utile lors des opérations de câblage répétitives ou en maintenance, car il aide à sécuriser la préparation du raccordement et à limiter les erreurs d’insertion avant compression.
Exécution non isolée pour les montages avec préparation sur mesure
Cette cosse tubulaire est un modèle non isolé. Elle convient donc aux installations où l’installateur choisit lui-même la méthode de finition et de protection du raccordement selon les contraintes du chantier ou de l’équipement : gaine adaptée, repérage, organisation du faisceau ou intégration dans un ensemble déjà protégé. Cette configuration laisse une grande liberté de mise en œuvre aux professionnels.
Plage à anneau avec un seul trou de montage
Sa plage en forme d’anneau comporte un trou de montage unique, pratique pour un serrage direct sur borne ou plot de raccordement. Cette géométrie favorise un positionnement clair de la cosse au moment du montage et convient aux connexions nécessitant une fixation simple, sans rotation excessive une fois l’ensemble correctement serré.
Une cosse technique pour installation, raccordement et câblage de puissance
Ce modèle trouve naturellement sa place dans les travaux de connexion et câblage, en particulier pour les liaisons en cuivre nécessitant une cosse tubulaire 35 mm² M8. Il répond aux besoins courants en installation, fixation et raccordement, que ce soit pour le câblage d’équipements, le montage en coffret ou les liaisons de distribution demandant une terminaison propre, lisible et compatible avec un sertissage professionnel.
Documentation PDF
Caractéristiques techniques
| Forme de flasque | forme d'anneau |
|---|---|
| Angle de raccordement | 180° (horizontal) |
| Section nominale | 35 mm² |
| Mesure de filetage métrique (M..) | 8 |
| Couleur de l'isolement | autre |
| Exécution étroite de collerette | non |
| Isolé | non |
| Matière | cuivre |
| Avec orifice d'observation | oui |
| type de traitement de la surface | étamé |
| Nombre de trous de montage | 1 |
Produits de la même marque dans la catégorie la plus précise
Cette cosse tubulaire CNF35-8 convient-elle pour un câble cuivre de 35 mm² ?
Oui. La référence CNF35-8 est donnée pour une section nominale de 35 mm², ce qui en fait une cosse adaptée à un câble cuivre de cette section, sous réserve de respecter le mode de sertissage recommandé.
Quel est le diamètre de fixation de cette cosse tubulaire ?
Cette cosse est en M8. Elle est donc prévue pour un raccordement sur un bornier, une vis ou un goujon au filetage métrique M8.
Cette cosse est-elle isolée ?
Non, elle n’est pas isolée. Elle doit donc être utilisée dans une installation où le raccordement nu est compatible et protégé de façon appropriée.
À quoi sert l’orifice d’observation ?
L’orifice d’observation permet de vérifier visuellement que le conducteur est bien engagé au fond de la cosse avant le sertissage. C’est un vrai plus pour contrôler le bon montage.
Dans quel sens se raccorde cette cosse ?
Il s’agit d’une cosse à œillet à raccordement horizontal, avec un angle de raccordement de 180°. Elle se monte donc dans l’axe du support de connexion.
De quel matériau et de quelle finition est faite cette cosse ?
Elle est en cuivre avec une surface étamée. Cette finition est couramment utilisée pour améliorer le contact et limiter la corrosion au niveau du raccordement.
Cette cosse doit-elle être sertie avec un outil spécifique ?
Oui. Comme pour les cosses tubulaires de ce type, le raccordement se fait par sertissage avec un outil adapté à la section du câble et au type de cosse, afin d’obtenir un montage fiable.
