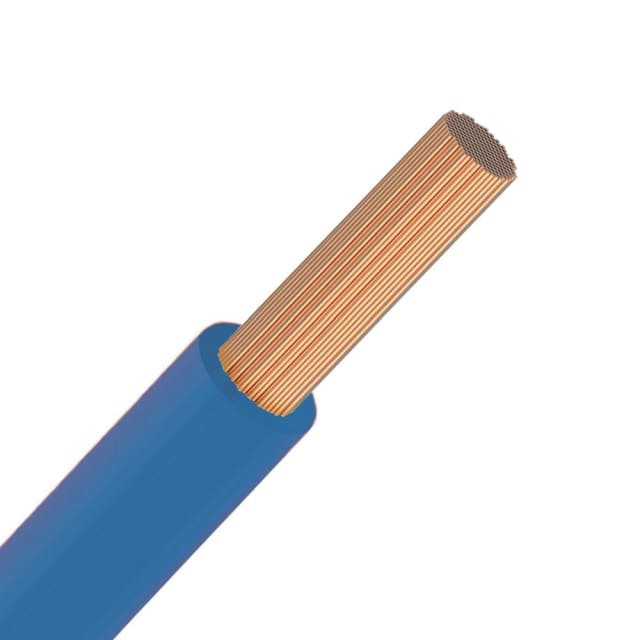

Fil électrique souple H05V2-K 0,75 mm² bleu foncé 90°C
40.40€ HTVA
4300 en stock
4300 en stock
Fil électrique souple H05V2-K 0,75 mm² bleu foncé 90°C
Ce fil électrique souple H05V2-K en 0,75 mm² est conçu pour les câblages nécessitant une grande flexibilité et une bonne tenue en température. Sa classe 5 souple facilite la mise en œuvre dans les armoires, coffrets, appareils et montages où le passage des conducteurs demande de la souplesse et un encombrement réduit.
Les atouts du fil H05V2-K
Souplesse élevée grâce à la classe 5, idéale pour les câblages soignés et les passages complexes. Température admissible du conducteur jusqu’à 90 °C , adaptée aux environnements plus sollicités thermiquement. Section 0,75 mm² pour les applications de commande, de signalisation ou les petits raccordements adaptés à cette section.
Caractéristiques techniques essentielles
Type : H05V2-K Section nominale du conducteur : 0,75 mm² Conducteur : cuivre Construction de l’âme : classe 5 souple Isolation : PVC Couleur du conducteur : bleu Tension nominale U/Uo : 500 V / 300 V Température max. admissible du conducteur : 90 °C Diamètre extérieur approx.
Pour quels usages choisir ce fil souple ?
Ce fil H05V2-K convient particulièrement aux travaux de câblage qui exigent un conducteur souple, facile à cheminer et à raccorder. Il est couramment utilisé pour les tableaux électriques , coffrets , appareillages , liaisons internes et certains montages techniques où la souplesse du conducteur apporte un vrai confort d’installation.
Points de vigilance avant installation
Vérifier que la section 0,75 mm² est bien adaptée à l’application prévue. Respecter le rayon de courbure minimal pour préserver l’intégrité du conducteur et de l’isolation. Tenir compte de la température maximale admissible du conducteur dans l’environnement d’installation. Choisir ce fil dans le cadre d’un câblage compatible avec sa tension nominale 300/500 V .
Identification produit
Référence commerciale : 4614337 Référence fabricant : 4515142/100 Série : H05V2-K GTIN / identifiant global : 4044776748809 Le fil électrique souple H05V2-K 0,75 mm² bleu foncé 90°C est une solution fiable pour les installations nécessitant un conducteur souple, résistant à la chaleur et facile à intégrer dans un câblage propre et professionnel.
Documentation PDF
Caractéristiques techniques
| Matériau de l'âme | cuivre |
|---|---|
| Matériau de recouvrement du conducteur | nu |
| Classe de construction de l'âme | Classe 5 = souple |
| Section nominale du conducteur | 0.75 mm² |
| Isolation du conducteur | Polyvinylchloride (PVC) |
| Identification du conducteur | couleur |
| Couleur du conducteur | bleu |
| classe de réaction au feu selon EN 13501-6 | Eca |
| Tension nominale U | 500 V |
| Tension nominale Uo | 300 V |
| Poids | 11 kg/km |
| Diamètre extérieur approx. | 2.3 mm |
| Rayon de courbure min. (x * diamètre) | 4 |
| Longueur rouleau/bobine | 100 m |
| Température max. admissible du conducteur | 90 °C |
| Faible dégagement de fumée selon IEC 61034-2 | non |
Produits de la même série que le produit consulté
Ce fil souple peut-il être utilisé pour le câblage interne d’un appareil ou d’un tableau électrique ?
Oui, c’est précisément le type d’usage attendu pour un fil souple H05V2-K : câblage interne, raccordements dans des équipements et tableaux, avec une bonne facilité de mise en œuvre grâce à l’âme souple en cuivre.
Peut-on le raccorder sur des borniers à vis ou à ressort ?
Oui, à condition d’utiliser le mode de raccordement adapté au conducteur souple. Pour un serrage fiable et durable, on privilégie généralement des embouts de câble lorsque le bornier ou l’appareil le recommande.
Ce fil est-il adapté à une installation dans une gaine ou un conduit ?
Oui, il peut être utilisé dans une gaine, un conduit ou à l’intérieur d’un appareil si l’application respecte les règles de pose prévues pour ce type de fil de câblage.
Le code couleur bleu foncé sert-il à identifier un circuit précis ?
Oui, la couleur facilite l’identification visuelle du conducteur lors du repérage, du câblage et de la maintenance. Elle ne remplace pas le schéma de câblage ni le marquage réglementaire de l’installation.
Peut-on le couper et le dénuder facilement pour une petite connexion ?
Oui, sa classe souple le rend adapté aux petites liaisons et aux connexions de précision. Il faut simplement choisir un outil de coupe et de dénudage approprié pour ne pas endommager les brins de cuivre.
Ce fil convient-il pour des zones où l’on souhaite limiter l’encombrement ?
Oui, son faible diamètre extérieur permet de gagner de la place dans un faisceau, un coffret ou un appareillage, ce qui est utile quand le passage de câbles est serré.
